Im technischen Bereich, als üblicherTechnologie der Bauteilbearbeitung, Senklöcher spielen eine wichtige Rolle. Es ist nicht nur ein Designelement, sondern auch der Schlüssel, um sicherzustellen, dass die Verbindungsfläche flach und schön ist. Der ursprüngliche Zweck der Senkbohrungen besteht darin, den Befestigungskopf vollständig in den Verbinder zu versenken, wodurch ein Stufenloch entsteht.

Diese Konstruktion ermöglicht es, Schraubenköpfe oder andere Verbinder in den Teilen zu verstecken, wodurch das Überstehen von Schrauben vermieden und die Ebenheit der Installationsebene gewährleistet wird. In dieser Arbeit werden die Definition, das Konstruktionsprinzip, der Verarbeitungsprozess und der praktische Anwendungswert von Zählern vorgestelltIchNK Löcher werden aus technischer Sicht detailliert analysiert.

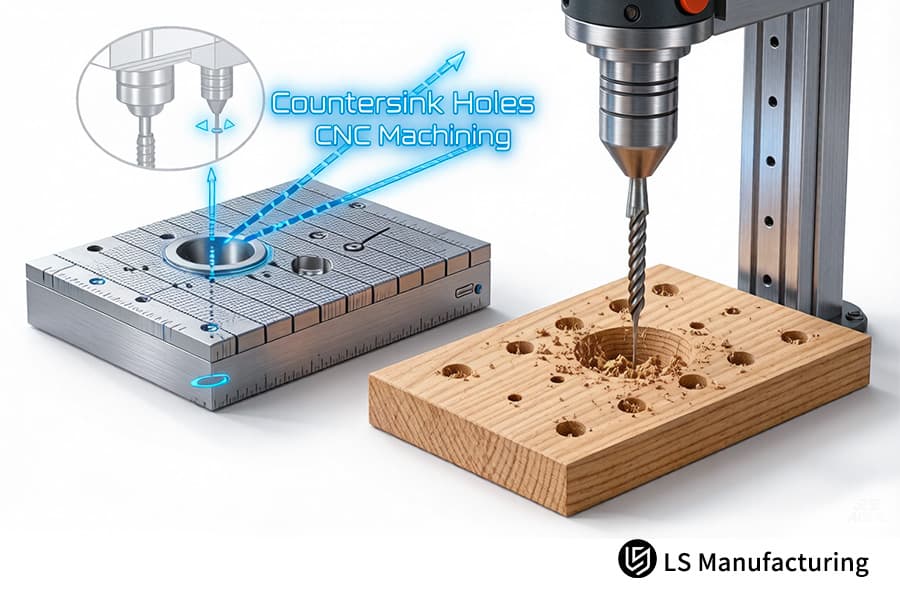

Was sind Senklöcher?

Senklöchersind Rillenstrukturen, die gebildet werden durchMechanische Prozessedie normalerweise Löcher in Metall, Kunststoff oder anderes Blech bohren und dann das Lochmaterial durch einen Schneid- oder Formprozess entfernen, um eine konische oder abgestufte Struktur in einem Winkel am Rand des Lochs (normalerweise 90-110°) zu erzeugen.

Der Hauptzweck besteht darin, dem Kopf von Verbindungskomponenten wie Bolzen und Nieten einen verdeckten Raum zu bieten, die Oberfläche der Verbindungskomponenten zu bündigen und den Kopf der Befestigungselemente nach der Installation vollständig in die Materialoberfläche einzubetten. Senklöcher werden häufig verwendet inBlechteile, mechanische Teile,Komponenten für die Luft- und Raumfahrt Komponentenetc.

Was sind die Klassifizierungen von Senklöchern?

1.By geometrische Form

• Konische ThekenIchnk hole: Der gebräuchlichste Typ mit einem Kegelwinkel zwischen 60° und 120° (passend zum Schraubenkopf).
• Trapezförmige ThekenIchnk hole: Die Öffnung ist trapezförmig (z.B. zwei oder drei Stufen mit unterschiedlichem Durchmesser).
• Konische ThekenIchnk hole: Die Basis eines konischen Lochs dehnt sich zu einer Plattform aus und bietet so eine größere Stützfläche.
• Zylindrische ThekenIchnk hole: Die Blende ist eine zylindrische (nicht konische) Nut, normalerweise mit einer internen Sechskantschraube.

2. Je nach Material

• Theken aus MetallIchnk hole: Harte Materialien (wie z.B.Edelstahl, Titanlegierung) erfordernSpezialisierte Schneidwerkzeuge(z. B. beschichtete Bohrer, kryogene Verarbeitung).
• Nichtmetallische ThekenIchnk Löcher: Kunststoffe, Keramiken und Verbundwerkstoffe sind zerbrechlich und erfordern eine niedrige Geschwindigkeit und eine hochpräzise Verarbeitung.

3. Funktion

• Theken zusammenbauenIchnk Löcher: Verstecken Sie Fugenköpfe (z. B. Schrauben und Nieten), um die Ästhetik und Sicherheit zu verbessern.
• Strukturelle ThekenIchnk hole: Optimieren Sie die Spannungsverteilung, erhöhen Sie die Festigkeit des Bauteils und passen Sie die Tiefe und den Kegelwinkel des Erdfalles an die Lastanforderungen an.

Was sind die wichtigsten Konstruktionspunkte von Senklöchern?

Das Design von ThekenIchBei NK Holes müssen Materialeigenschaften, Befestigungselementtypen und Verwendungsszenarien berücksichtigt werden. Hier sind die Design-Highlights:

1. Wahl des Kegelwinkels

• Standardwinkel: 90 ° (flacher Boden), 100 ° (universell) und 110 ° (hohe Verriegelung) sind gängige Winkel.
• Auswahlkriterien:Harte Materialien (z.B. Edelstahl, Aluminiumlegierungen)Erfordern einen größeren Winkel, um Verarbeitungsschwierigkeiten zu reduzieren.
• Befestigungstyp: Selbstangreifende Schrauben müssen zum Schwanzkegel passen (z. B. selbstschneidende BOSCH-Schrauben, die oft in einem Winkel von 100 ° verwendet werden).

2. Kontrolle der Lochtiefe

Die Tiefe des Lochs sollte den Anforderungen entsprechen, den Befestigungskopf vollständig zu vergraben und eine ausreichende Dicke (in der Regel 20 bis 30 Prozent der Dicke des Materials) am Boden zu belassen, um zu verhindern, dass die strukturelle Festigkeit durch übermäßige Tiefe verringert wird. Die Formel ist zu finden:

Bohrungstiefe= H Gesamtlänge- h Kopf- t (H Gesamtlänge ist die Materialstärke, h Kopf ist die Kopfhöhe des Befestigungselements, t ist reservierter Sicherheitsspielraum).

3. Anpassungsfähigkeit des Materials

• Spröde Materialien (z. B. Keramik und Glas): Es sollten niedrige und kleine Vorschübe verwendet werden, um Risse auf der konischen Oberfläche zu vermeiden.
• Kunststoffe (z.B. Kunststoffe, Aluminiumlegierungen): Die Fließfähigkeit der Verarbeitung kann durch Wärmebehandlung oder Schmiermittel verbessert werden.

4. Toleranz und Oberflächenrauheit

• Toleranzanforderungen: Im Allgemeinen nach ISO-Normen gesteuert, sollte die Öffnung etwas größer als der Außendurchmesser der Schraube sein, die Toleranz beträgt ± 0,1 ~ ± 0,3 mm, die Tiefentoleranz beträgt ± 0,05 mm.
• Oberflächenrauheit:Ra ≤ 3,2 μ m wird empfohlen, um eine stabile Reibung zwischen dem Befestigungselement und den Porenwänden zu gewährleisten.

Welche Verarbeitungstechnologien gibt es für Senkbohrungen?

DasBEARBEITUNGSMETHODE VON ZÄHLERNIchNK-Löcherdirekten Einfluss auf die Maßgenauigkeit und Produktionseffizienz.Zu den gängigen Prozessen gehören:

1. Traditionelle Verarbeitungsmethoden

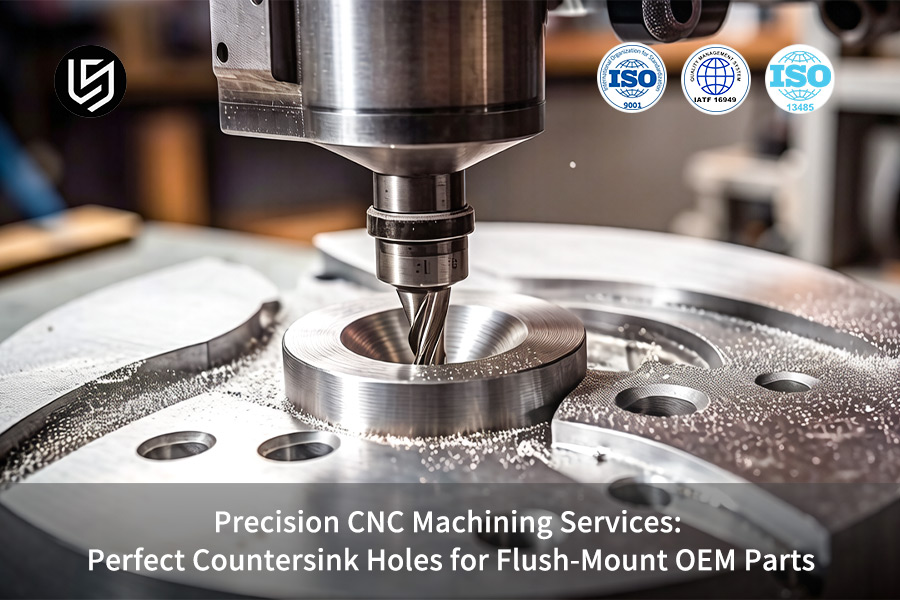

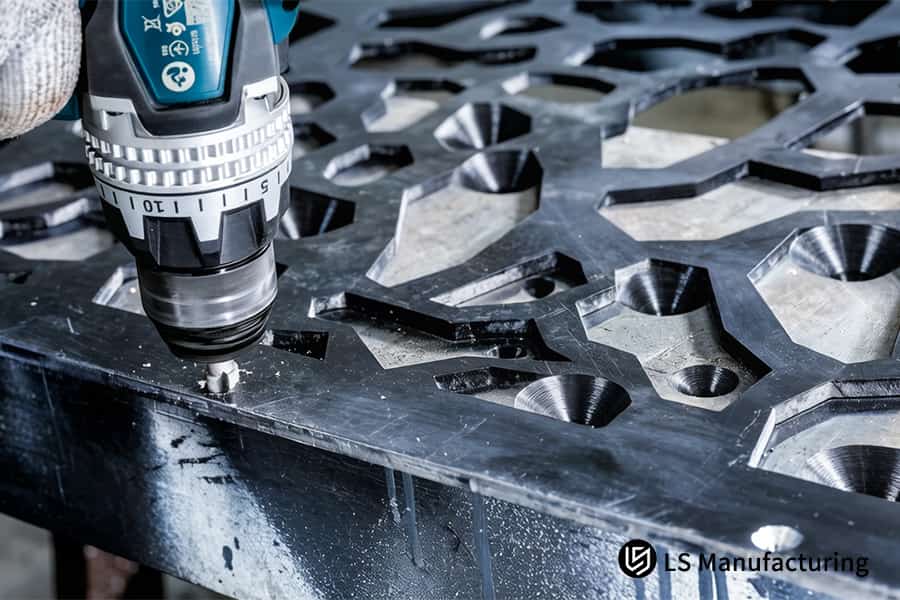

• Bohren+Anfasen/Fräsen:Ein Fried Dough Twists-Bohrer oder ein Tieflochbohrer werden verwendet, um das Material zu durchdringen, gefolgt von einem Schaftfräser oder Fasenschneider, um die Löcher zu Kegeln zu schneiden. Diese Methode ist flexibel, aber ineffizient und anfällig für Grate. Geeignet für Blechteile mit geringer Präzision (z. B.Gehäuse für Haushaltsgeräte).
• Spezialisierte ThekenIchNK Bohrer:Ein umfassendes Werkzeug, das Bohr- und Anfasfunktionen kombiniert, um das Bohren und die Kegelbearbeitung in einem Arbeitsgang abzuschließen und sich für die Großserienproduktion eignet.

2. Effiziente und präzise Bearbeitung

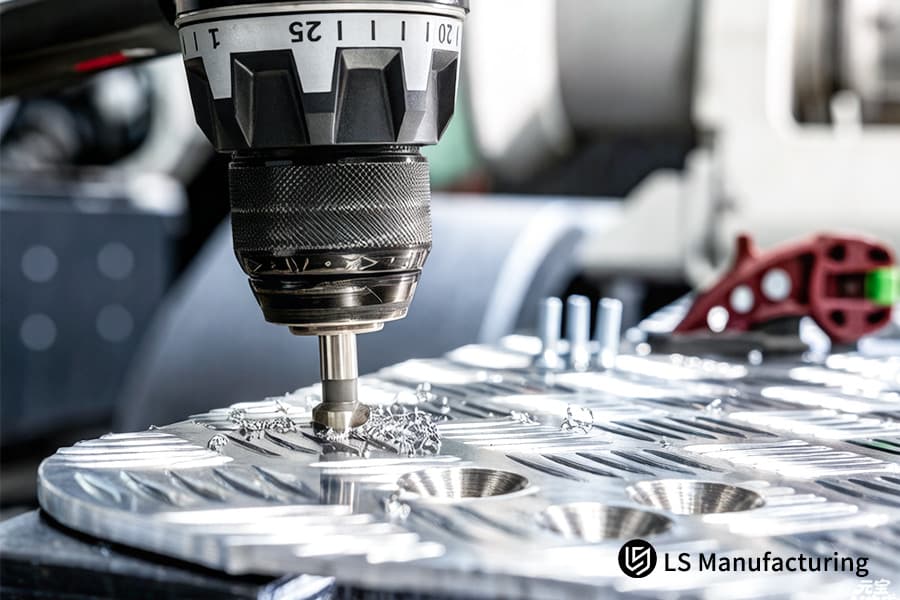

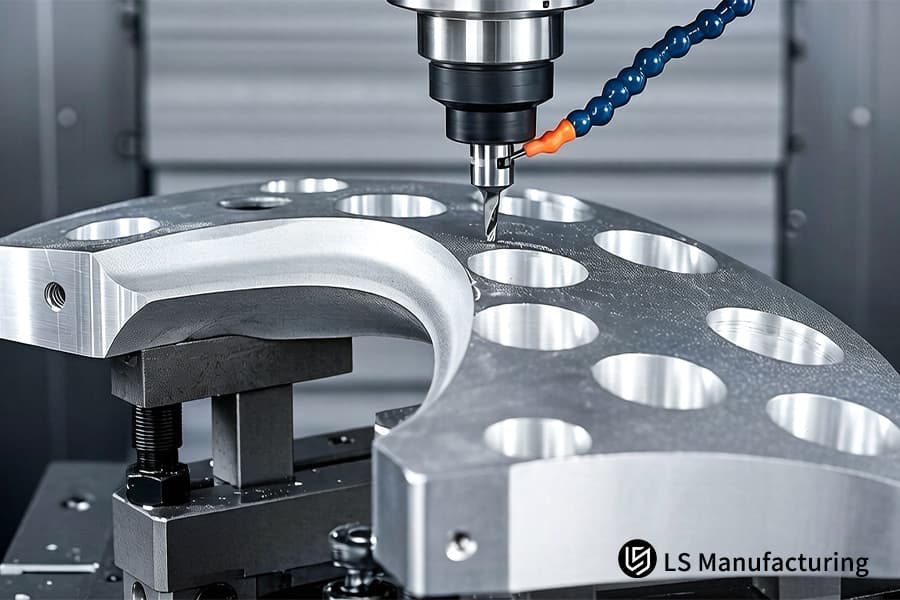

• CNC-Bearbeitung:Programmiert zur Steuerung von Kegelwinkel, -tiefe und -prozess. CNC-Werkzeugmaschinen verwenden in der Regel beschichtete Senkbohrer (TiAlN-Beschichtung wird empfohlen), um das Bohren und Anti-Sinken auf einmal abzuschließen. Die Drehzahl wird zwischen 500 ~ 5000 U / min geregelt (je nach Material erfordert eine Titanlegierung 200 ~ 500 U / min), die Vorschubgeschwindigkeit beträgt 0,05 bis 2 mm/U (um Materialrisse zu vermeiden) und eine hochpräzise Kegelwinkelverarbeitung wird erreicht (Fehler ≤ 0,05 °).
• Schnellbearbeitung:Die Hochfrequenzachse (Geschwindigkeit ≥ 20000 U/min) wird verwendet, um die Schnittwärme zu reduzieren und die Oberflächenqualität von feuerfesten Materialien wieAluminiumlegierung und Titanlegierung.
• Interne Kühltechnik:Durch innere Kühlung die Schnitttemperatur senken, Materialerweichung und -verformung verhindern.

3. Neue Prozesse

• Laserschneiden: Hochenergetisches lasergeschmolzenes Material bildet Lochpaare (Genauigkeit ± 0,05 mm), geeignet für kleine Öffnungen (z. B.Mikro-ZählerIchNK-Löcher in Medizinprodukten), berührungslose Verarbeitung zur Vermeidung von Materialschäden.
• 3D-DruckOptimierung:Design von Einsturzstrukturen durch Topologieoptimierung, um ein geringes Gewicht bei gleichbleibender Tragfähigkeit zu gewährleisten (z. B. Komponenten für die Luft- und Raumfahrt).

Was ist der Hauptunterschied zwischen Senker und Senkbohrung?

1.Unterschiede in der strukturellen Gestaltung

Eigenschaften der Struktur	Versenken	Senkung
Rillenform	Konische Nut (Kegelwinkel 60 °~120 °), mit dem ursprünglichen Bohrdurchmesser an der Unterseite.	Stufenförmige Nut (geringe Tiefe, normalerweise ≤ 25 % der Öffnung).
Ablauf der Verarbeitung	Einmalige Umformung (gleichzeitiger Abschluss von Bohren und Abteufen).	Sekundäre Bearbeitung (zuerst bohren, dann expandieren, um Nuten zu bilden).
Typische Größe	Die Tiefe des Senklochs entspricht der Höhe des Anschlusskopfes (z.B. M6-Schraubensenktiefe von 7-8mm).	Die Tiefe der Senkbohrung ist in der Regel gering (z. B. bei Lagereinbaulöchern mit einer Tiefe von 0,5 bis 2 mm).

2.Unterschiede bei den Kernfunktionen

Funktion	Versenken	Senkung
Verbinder ausblenden	Vollständige Aufnahme von Schrauben-/Nietköpfen durch konische Rillen, um eine glatte Oberfläche zu erzielen.	Erweitern Sie nur die Funktionalität der Bohrung, ohne die Verbinder zu verbergen.
Erhöhen Sie die Zuverlässigkeit der Montage	Reduzieren Sie das Risiko von losen Verbindungsstücken und verbessern Sie die strukturelle Festigkeit.	Wird hauptsächlich zur Positionierung oder Abstützung verwendet, mit minimalen Auswirkungen auf die Verbindungszuverlässigkeit.
Optimierung der Spannungsverteilung	Die konische Struktur verteilt Spannungen und vermeidet lokale Konzentrationen.	Die abgestufte Struktur kann Spannungskonzentrationspunkte einführen.

3.Vergleich von Werkzeugen und Verarbeitungsmethoden

Kunstfertigkeit	Versenken	Senkung
Versorgungswirtschaft	Senkbohrer(CNC oder manuell), Laserschneiden.	Anbohrer, Schaftfräser, Innenlochbohrwerkzeug.
Effizienz der Verarbeitung	Hoch (einmalige Umformung), geeignet fürGroßserienproduktion.	Mittel (erfordert eine Sekundärverarbeitung), mit hoher Flexibilität.
Anpassungsfähigkeit des Materials	Metall, Kunststoff, Verbundwerkstoffe (die Parameter müssen je nach Material angepasst werden).	Wird hauptsächlich für Metalle verwendet (für Materialien mit hoher Härte sind spezielle Schneidwerkzeuge erforderlich).

• Kegelsenker: Die konische Nut spielt eine wichtige Rolle bei der Umformung, Lösung okkulter Verbindungen und Optimierung der Montage.
• Senkbohrung: Trapezförmige Rillen erfordern eine Kontrolle der Leiterhöhe, um die Positioniergenauigkeit der Hauptbohrung nicht zu beeinträchtigen und die Abstütz-, Positionierungs- oder Dichtungsleistung zu verbessern.
• Wenn es notwendig ist, den Schraubenkopf zu verstecken, wählen Sie Senkkopf.Wenn Sie Dichtungen aufnehmen oder die Lochpositionen anpassen, wählen Sie Senkbohrung.

Welche Anwendungen gibt es für Senkbohrungen im Maschinenbau?

1. Automobilbau

• Zylinderkopf des Motors: Sensoren und Rohrhalterungen sind mit Zählern eingebautIchnk Löcher, die eine hohe Temperatur (≥ 200 °C) und Vibrationsfestigkeit erfordern.
• Herausforderung: Bei Aluminiumlegierungen mit hoher Härte, mit Toleranzen von ±0,05 mm, ist ein umgekehrter Hohlbruch mit einem Durchmesser von 10 mm und einem Kegelwinkel von 100° erforderlich.
• Lösung:Hartmetallbeschichteter Senkbohrer mit einer eingestellten Drehzahl von 6000 U/min und einem Vorschub von 2 mm/U/min, gekoppelt mit einer internen Kaltschmierung, um die endgültige Öffnungsabweichung auf ±0,03 mm zu kontrollieren.

2. Elektronikindustrie

• Platinenminiatur: Die DoppelzählerIchNK Lochdesign für die beidseitige Montage von Steckverbindern, Abweichung der Lochposition zu kontrollieren (≤ 0,01 mm), um Kurzschlüsse zu vermeiden.
• Herausforderung: Bearbeitung von ultrafeinen Senklöchern mit einem Durchmesser von 0,5 mm, die anfällig für Grate durch Vibrationen sind.
• Lösung:Der Senkbohrer mit Diamantbeschichtung wird verwendet, um die Drehzahl auf 20000 U / min zu erhöhen, Reibung und Vibrationen durch Hochsteifigkeit zu reduzieren Klemmung anCNC-Werkzeugmaschinen.

Welchen Einfluss hat die Auswahl der Senkbohrer auf die Qualität der Senkbohrungen?

1. Materialanpassung

• Hartmetallbeschichteter Senkbohrer: Geeignet für Edelstahl,Titanlegierungen und andere Härtewerkstoffe, um übermäßige Reibung bei der Verarbeitung des Anti-Sink-Bohrers zu vermeiden, die zu Kratzern an der Lochwand führen.
• Diamantbeschichteter Senkbohrer: Wird für die Ultrapräzisionsbearbeitung (z. B. optische Instrumente) verwendet, um die Oberflächenrauheit von Senklöchern (Ra ≤ 0,8 μ m) zu gewährleisten.

2.Strukturelle Komplexität

• Verbundfunktion Senkbohrer:IchErweitert die Fasen- und Gewindebearbeitungsfunktionen, kann Senklöcher und die Verarbeitung von Innengewinden synchronisieren und Fehler in der Verarbeitungskette reduzieren.
• Verstellbarer Senkbohrer: Durch den Austausch der Führungshülse kann der Konuswinkel flexibel angepasst werden, um den Anforderungen unterschiedlicher Spezifikationen für Senkbohrungen gerecht zu werden, wie z.B.Unregelmäßige Steckverbinder in der Luft- und Raumfahrt.

Was sind die Voraussetzungen für die Auswahl des Senklochtyps?

1. Befestigungselement passend:Vorrang sollte industriellen Verbindungselementen eingeräumt werden, dieLeistungsindikatorenIchNK Winkel- und Tiefenstandards für Bohrungen(e.g. ISO Serie 898).

2.Kosten-Nutzen-Analyse: Es wird empfohlen, spezielle Zähler zu verwendenIchNK-Bohrer für die Massenproduktion,CNC-FräsenKann für die Einzelstückbearbeitung verwendet werden. Spezielle Werkstoffe wie z.B. Titanlegierungen erfordernKundenspezifische Fräserum den Verschleiß zu reduzieren.

3.Nachweis und Überprüfung:Blenden- und Konuswinkel werden mit einem Stopper oder einer Koordinatenlehre gemessen. Es wurde ein Zugversuch durchgeführt, um die Scherfestigkeit der Verbindung zu überprüfen (in der Regel ist eine Nennlast ≥ 1,5-fachen erforderlich).

Wie können LS-Unternehmen eine hochpräzise Senklochbearbeitung erreichen?

1.Auswahl der PräzisionCNC-Ausrüstung

• CNC-Stanze/laserschneiden: Ausgestattet mit einem hochauflösenden Sensor (± 0,01 mm Genauigkeit) werden die Werkzeugbahnen programmiert, um die Konsistenz der Zähler zu gewährleistenIchNK Lochwinkel (z.B. 105° -120°) und Tiefe.
• Mehrachsiges Gestängesystem: Geeignet für die dreidimensionale Positionierung komplexer Blechteile, um kumulative Fehler zu reduzieren.

2. Tools und Prozessoptimierung

• Speziell geformtSchneidewerkzeuge: Kundenspezifische trapezförmige/kugelförmige Kantenbohrer zur Reduzierung von Grate und zur Verbesserung der Rechtwinkligkeit der Lochwand.
• Schritt-für-Schritt-Bearbeitungsverfahren: Schruppen → Halbpräzisionsbearbeitung → umgekehrtes Polieren, um Verformungen durch Einzelschnittspannungen zu vermeiden.

3.Strategien zur Materialanpassung

Voreingestellte Parameterbibliothek für Platten unterschiedlicher Dicke (0,5 mm-5 mm), wie z. B.:

• Dünne Platte (<1 mm): Niedrige Geschwindigkeit + hoher Vorschub, um Vibrationen zu vermeiden;
• Dickblech (>3mm): Teilschichtbohrung, Synchronkühlschmierung.

Zusammenfassung

Im Maschinenbau sind Senklöcher das wichtigste Funktionsteil in derBlechbearbeitung, die die Montageeffizienz und die strukturelle Integrität verbessert und gleichzeitig eine nahtlose Integration von Verbindungselementen ermöglicht. Diese konischen Vertiefungen, die in der Regel mit speziellen Senkbohrern hergestellt werden, sorgen dafür, dass Schrauben, Nieten oder Stifte auf gleicher Höhe mit der Materialoberfläche sind, entfernen Vorsprünge und reduzieren die Spannungskonzentration.

Bei der Blechbearbeitung ist die Genauigkeit der Senklochbildung entscheidend - Abweichungen von Winkel, Tiefe oder Oberflächenbeschaffenheit können die Tragfähigkeit oder die ästhetische Qualität beeinträchtigen. Fortschrittliche Technologien wie CNC-Bearbeitung mit Echtzeitüberwachung, adaptive Schnittparameter und Schmierstrategien sind der Schlüssel zum Erreichen der engen Toleranzen, die für die Luft- und Raumfahrt, die Automobilindustrie oder die Luft- und Raumfahrt erforderlich sind.Unterhaltungselektronikanträge.







Verzichtserklärung

Der Inhalt dieser Seite dient nur als Referenz.LSgibt keine ausdrückliche oder stillschweigende Zusicherung oder Gewährleistung hinsichtlich der Richtigkeit, Vollständigkeit oder Gültigkeit der Informationen ab. Es sollten keine Leistungsparameter, geometrischen Toleranzen, spezifischen Designmerkmale, Materialqualität und -art oder Verarbeitung darauf abgeleitet werden, was ein Drittanbieter oder Hersteller über das Longsheng-Netzwerk liefern wird. Es liegt in der Verantwortung des KäufersSuche nach einem Angebot für Teileum die spezifischen Anforderungen für diese Teile zu ermitteln.Bittekontaktieren Sie unsfür mehrInfOrmation.

LS Team

LS ist ein branchenführendes UnternehmenSpezialisiert auf kundenspezifische Fertigungslösungen. Mit über 20 Jahren Erfahrung in der Betreuung von mehr als 5.000 Kunden konzentrieren wir uns auf hochpräziseCNC-Bearbeitung,Blechbearbeitung,3D-Druck,Spritzgießen,Stanzen von Metall,und andere Fertigungsdienstleistungen aus einer Hand.
Unser Werk ist mit mehr als 100 fortschrittlichen 5-Achsen-Bearbeitungszentren ausgestattet und nach ISO 9001:2015 zertifiziert. Wir bieten Kunden in über 150 Ländern weltweit schnelle, effiziente und qualitativ hochwertige Fertigungslösungen. Ganz gleich, ob es sich um eine Kleinserienproduktion oder eine groß angelegte Anpassung handelt, wir können Ihre Anforderungen mit einer Lieferung von nur 24 Stunden erfüllen. WählendLS-Technologiebedeutet, sich für Effizienz, Qualität und Professionalität zu entscheiden.
Um mehr zu erfahren, besuchen Sie bitte unsere Website:www.lsrpf.com

Häufig gestellte Fragen

1.Welche Werkzeuge werden normalerweise verwendet, um Senklöcher in dünnem Stahl oder Aluminium zu erstellen?

Senkbohrer (z. B. 100°- oder 110°-Winkel) sind entscheidend für die Genauigkeit. Bits wie Aluminium, Schnellarbeitsstahl (HSS) oder Titan beschichtete Bits minimieren Grate und verhindern Verformungen.

2.In der Blechverarbeitung, wie man die Größe von Theken bestimmtIchNK-Löcher?

Die Größe der ThekenIchDie NK-Löcher sind entsprechend der Größe des Befestigungskopfes zu bestimmen. In der Regel ist der Durchmesser der ZählerIchDas Loch sollte etwas größer sein als das des Befestigungskopfes, um sicherzustellen, dass das Befestigungselement erfolgreich installiert werden kann undIchnk in das Loch. Gleichzeitig wird die Tiefe der ZählerIchDas NK-Loch sollte entsprechend der Form und Größe des Befestigungskopfes gestaltet werden.

3.Was sind die häufigsten Probleme mit Zählern?IchNK Löcher in der Blechbearbeitung?

Häufige Probleme beim Einbruch in der Blechbearbeitung sind ungenaue Maße, unebene Lochöffnungen und raue Lochwände. Diese Probleme können sich auf die Installation von Befestigungselementen und die Gesamtqualität des Produkts auswirken. Daher müssen im Verarbeitungsprozess die Verarbeitungsparameter und Prozessbedingungen streng kontrolliert werden, um die Qualität der Zähler zu gewährleistenIchnk Löcher.

4.Können Senklöcher für große Blechprojekte in Serie hergestellt werden?

Ja!  CNC-Stanzpressen oder passende Laserschneidanlagen und Senkbohrer können eine Massenproduktion erreichen. Die Bediener programmieren die Positionen und Winkel der Löcher vor, um die Konsistenz über Tausende von Komponenten hinweg zu gewährleisten.
