공학 분야에서는, 일반적인 것으로부품가공기술, 카운터싱크 구멍이 중요한 역할을 합니다. 디자인 요소일 뿐만 아니라 연결 표면이 평탄하고 아름답다는 것을 보장하는 열쇠이기도 합니다. 카운터싱크 구멍 설계의 원래 목적은 패스너 헤드를 커넥터에 완전히 가라앉혀 계단 구멍을 형성하는 것입니다.

이 설계를 통해 볼트 머리 또는 기타 커넥터를 부품 내에 숨길 수 있어 나사가 돌출되는 것을 방지하고 설치 평면의 평탄도를 보장할 수 있습니다. 이 논문에서는 카운터의 정의, 디자인 원칙, 처리 프로세스 및 실제 적용 가치에 대해 설명합니다나는NK 홀은 엔지니어링 관점에서 자세히 분석됩니다.

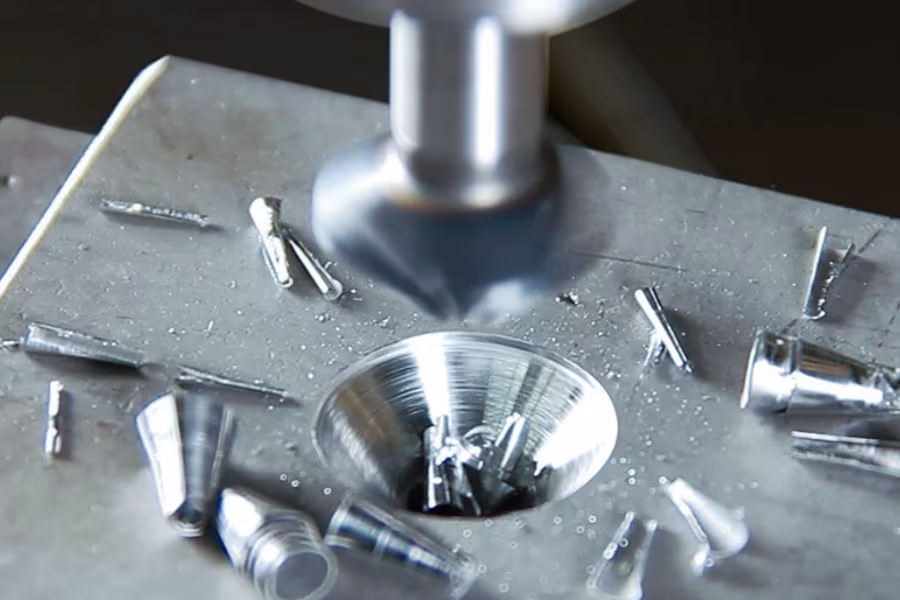

카운터싱크 홀이란 무엇입니까?

카운터싱크 구멍에 의해 형성된 그루브 구조입니다.기계적 공정일반적으로 금속, 플라스틱 또는 기타 판금에 구멍을 뚫은 다음 절단 또는 성형 공정을 통해 구멍 재료를 제거하여 구멍 가장자리(보통 90-110°)에서 비스듬히 원추형 또는 계단식 구조를 만듭니다.

핵심 목적은 볼트 및 리벳과 같은 연결 구성 요소의 헤드에 숨겨진 공간을 제공하고, 연결 구성 요소의 표면을 플러시하고, 설치 후 패스너의 헤드를 재료 표면에 완전히 삽입하는 것입니다. 카운터 싱크 구멍은 널리 사용됩니다.판금 부속, 기계 부품,항공 우주 구성 요소 구성 요소등.

카운터싱크 홀의 분류는 무엇입니까?

1.By 기하학적 모양

• 원뿔형 카운터나는nk 구멍: 원뿔 각도가 60 °에서 120 ° 사이인 가장 일반적인 유형입니다(나사 머리와 일치).
• 사다리꼴 카운터나는nk 구멍: 개구부가 사다리꼴입니다(예: 직경이 다른 2개 또는 3개의 계단).
• 원뿔형 카운터나는nk 구멍: 원뿔형 구멍의 바닥이 플랫폼으로 확장되어 더 넓은 지지 영역을 제공합니다.
• 원통형 카운터나는nk 구멍: 오리피스는 일반적으로 내부 육각 나사가 있는 원통형(비원추형) 홈입니다.

2. 재료에 따라

• 금속 카운터나는nk 구멍: 단단한 물자 (와 같은스테인리스강, 티타늄 합금)이 필요합니다.특수 절삭 공구(예: 코팅된 드릴 비트, 극저온 가공).
• 비금속 카운터나는nk 홀: 플라스틱, 세라믹 및 복합재는 깨지기 쉬우며 저속 및 고정밀 가공이 필요합니다.

3. 기능

• 카운터 조립나는nk 구멍: 조인트 헤드(예: 나사 및 리벳)를 숨겨 미관과 안전성을 향상시킵니다.
• 구조적 카운터나는nk hole: 응력 분포를 최적화하고, 부재 강도를 향상시키고, 싱크홀의 깊이와 원뿔 각도를 하중 요구 사항에 맞게 조정합니다.

카운터싱크 홀의 주요 설계 포인트는 무엇입니까?

카운터의 디자인나는NK 홀은 재료 속성, 파스너 유형 및 사용 시나리오를 고려해야 합니다. 디자인 하이라이트는 다음과 같습니다.

1. 원뿔 각도의 선택

• 표준 각도 : 90 ° (평평한 바닥), 100 ° (범용) 및 110 ° (높은 잠금)가 일반적인 각도입니다.
• 선정 기준:단단한 재료(예: 스테인리스강, 알루미늄 합금)처리 난이도를 줄이기 위해 더 큰 각도가 필요합니다.
• 패스너 유형: 자체 공격 나사는 테일 테이퍼와 일치해야 합니다(예: 100° 각도에서 자주 사용되는 BOSCH 셀프 태핑 나사).

2. 구멍 깊이 제어

구멍의 깊이는 패스너 헤드를 완전히 묻고 바닥에 충분한 두께(보통 재료 두께의 20-30%)를 남겨 과도한 깊이로 인해 구조적 강도가 감소하는 것을 방지하기 위한 요구 사항을 충족해야 합니다. 공식은 다음과 같이 찾을 수 있습니다.

구멍 깊이 = H 총 길이 - h 머리 - t (H 총 길이는 재료 두께, h 머리는 패스너 머리 높이, t는 예비 안전 여유).

3. 재료 적응성

• 취성 재료(예: 세라믹 및 유리): 원뿔형 표면의 균열을 방지하기 위해 낮고 작은 이송 속도를 사용해야 합니다.
• 플라스틱(예: 플라스틱, 알루미늄 합금): 열처리 또는 윤활제에 의해 가공의 유동성을 향상시킬 수 있습니다.

4. 포용력과 표면 거칠기

• 포용력 필요조건: ISO 기준에 일반적으로 통제해, 가늠구멍은 나사의 외부 직경, 포용력입니다 ± 0.1~± 0.3mm, 깊이 포용력입니다 ± 0.05mm보다 경미하게 더 커야 합니다.
• 표면 거칠기:Ra ≤ 패스너와 기공 벽 사이의 안정적인 마찰을 보장하기 위해 3.2 μ m를 사용하는 것이 좋습니다.

카운터싱크 홀의 가공 기술은 무엇입니까?

이카운터의 가공 방법나는NK 구멍치수, 정확도 및 생산 효율성에 직접적인 영향을 미칩니다..일반적인 프로세스는 다음과 같습니다.

1. 전통적인 가공 방법

• 드릴링+챔퍼링/밀링:Fried Dough Twists 드릴 또는 깊은 구멍 드릴을 사용하여 재료를 관통한 다음 엔드 밀링 커터 또는 모따기 커터를 사용하여 구멍을 다듬어 원뿔을 형성합니다. 이 방법은 유연하지만 비효율적이며 버가 발생하기 쉽습니다. 낮은 정밀도 판금 부속을 위해 적당한 (와 같은가전 제품 쉘).
• 전문 카운터나는NK 드릴 비트:드릴링 및 모따기 기능을 결합하여 드릴링 및 콘 가공을 한 번에 완료하고 대규모 생산에 적합한 종합 공구입니다.

2. 효율적이고 정확한 가공

• CNC 기계로 가공:원뿔 각도, 깊이 및 처리 경로를 제어하도록 프로그래밍되었습니다. CNC 공작 기계는 일반적으로 코팅된 카운터싱크 드릴 비트(TiAlN 코팅 권장)를 사용하여 드릴링 및 침몰 방지를 한 번에 완료합니다. RPM은 500 ~ 5000 RPM (재료에 따라 티타늄 합금은 200 ~ 500 RPM이 필요함) 사이에서 제어되고, 이송 속도는 0.05-2 mm / rev (재료 찢어짐을 방지하기 위해)이며, 고정밀 원뿔 각도 가공이 달성됩니다 (오차 ≤ 0.05 °).
• 속도 가공:고주파 축(속도 ≥ 20000rpm)은 절삭 열을 줄이고 다음과 같은 내화물의 표면 품질을 향상시키는 데 사용됩니다.알루미늄 합금 및 티타늄 합금.
• 내부 냉각 기술:내부 냉각을 통해 절삭 온도를 낮추고 재료 연화 및 변형을 방지합니다.

3. 새로운 프로세스

• 레이저 절단: 고 에너지 레이저 용융 재료는 작은 구멍 (예 : 0.05mm± 적합한 구멍 쌍을 형성합니다.마이크로 카운터나는의료기기의 NK 구멍), 물질적 손상을 방지하기 위한 비접촉 가공.
• 3D 프린팅최적화:토폴로지 최적화를 통한 함몰 구조를 설계하여 지지력을 유지하면서 경량화를 보장합니다(예: 항공우주 부품).

카운터싱크와 카운터보어의 핵심 차이점은 무엇입니까?

1. 구조 설계의 차이점

구조 특성	카운터싱크	카운터 보어
그루브 형상	원추형 홈(원뿔 각도 60 °~120 °), 원래 드릴링 직경이 바닥에 있습니다.	계단 모양의 홈(얕은 깊이, 일반적으로 조리개의 25% ≤).
처리 순서	1 회 성형 (드릴링 및 침몰 동시 완료).	2차 가공(먼저 드릴링한 다음 확장하여 홈을 형성함).
일반적인 크기	카운터싱크 구멍의 깊이는 커넥터 헤드의 높이와 일치합니다(예: 7-8mm의 M6 나사 접시머리 깊이).	카운터 보어의 깊이는 일반적으로 얕습니다 (예 : 0.5-2mm 깊이의 베어링 설치 구멍).

2. 핵심 기능의 차이점

기능	카운터싱크	카운터 보어
커넥터 숨기기	매끄러운 표면을 얻기 위해 원뿔형 홈을 통해 나사/리벳 머리를 완전히 수용합니다.	커넥터를 숨기지 않고 구멍의 기능만 확장하십시오.
조립 신뢰성 향상	느슨한 커넥터의 위험을 줄이고 구조적 강도를 향상시킵니다.	주로 포지셔닝 또는 지원에 사용되며 연결 안정성에 미치는 영향을 최소화합니다.
응력 분포 최적화	원뿔형 구조는 응력을 분산시키고 국소 집중을 방지합니다.	계단식 구조는 응력 집중 지점을 도입할 수 있습니다.

3. 도구와 가공 방법의 비교

장인	카운터싱크	카운터 보어
유틸리티	카운터싱크 드릴 비트(CNC 또는 수동), 레이저 절단.	스폿 드릴, 엔드 밀, 내부 구멍 보링 공구.
처리 효율성	높음(일회성 성형), 에 적합합니다.대규모 생산.	중간(2차 처리 필요), 높은 유연성.
재료 적응성	금속, 플라스틱, 복합 재료(재료에 따라 매개변수를 조정해야 함).	주로 금속에 사용됩니다(고경도 재료에는 특수 절삭 공구가 필요함).

• 원추형(Countersink): 원추형 홈은 형성하고, 신비한 연결을 해결하고, 어셈블리를 최적화하는 데 중요한 역할을 합니다.
• 카운터보어: 사다리꼴 홈은 메인 홀의 위치 정확도에 영향을 미치지 않고 지지대, 위치 지정 또는 밀봉 성능을 개선하기 위해 사다리 높이를 제어해야 합니다.
• 스크류 머리를 숨겨야 하는 경우 카운터싱크(Countersink)를 선택합니다. 개스킷을 수용하거나 구멍 위치를 조정할 때는 카운터보어(Counterbore)를 선택합니다.

엔지니어링에서 카운터싱크 구멍의 응용 분야는 무엇입니까?

1. 자동차 제조

• 엔진 실린더 헤드: 센서 및 배관 브래킷이 카운터와 함께 설치됩니다.나는고온(≥ 200°C) 및 진동 저항이 필요한 NK 구멍.
• 도전 과제: 직경 10mm, 원뿔 각도 100°의 역 동굴 가공은 ±0.05mm의 공차를 가진 고경도 알루미늄 합금에 필요합니다.
• 용액:설정 속도가 6000RPM이고 이송 속도가 2mm/rpm인 카바이드 코팅된 카운터싱크 드릴 비트는 내부 냉간 윤활과 결합되어 최종 조리개 편차를 ±0.03mm로 제어합니다.

2. 전자 산업

• 회로 기판 미니어처: 이중 카운터나는커넥터의 양면 장착을 위한 NK 홀 설계, 단락을 방지하기 위해 제어해야 할 구멍 위치 편차(≤ 0.01mm).
• 도전 과제: 진동으로 인해 버가 발생하기 쉬운 직경 0.5mm의 초미세 카운터싱크 구멍을 가공합니다.
• 용액:다이아몬드 코팅이 된 카운터 싱크 드릴 비트를 채택하여 속도를 20000 RPM으로 높이고 고 강성 클램핑을 통해 마찰과 진동을 줄입니다.CNC 공작 기계.

Countersink Drill Bit의 선택이 Countersink Holes의 품질에 어떤 영향을 미칩니까?

1. 재료 적응

• 카바이드 코팅 카운터 싱크 드릴 비트 : 스테인레스 스틸에 적합,티타늄 합금 및 기타 경도 재료, 침몰 방지 비트 가공으로 과도한 마찰을 피하기 위해 구멍 벽이 긁히는 원인이 되었습니다.
• 다이아몬드 코팅 카운터 싱크 드릴 : 표면 거칠기 카운터 싱크 구멍 (Ra ≤ 0.8 μ m)을 보장하기 위해 초정밀 가공 (예 : 광학 기기)에 사용됩니다.

2. 구조적 복잡성

• 복합 기능 카운터 싱크 드릴 비트 :나는모따기 및 나사 가공 기능을 통합하여 카운터 싱크 구멍과 내부 나사 가공을 동기화하고 가공 체인 오류를 줄일 수 있습니다.
• 조정 가능한 카운터 싱크 드릴 비트 : 가이드 슬리브를 교체함으로써 원뿔 각도를 유연하게 조정하여 카운터 싱크 구멍에 대한 다양한 사양의 요구 사항을 충족시킬 수 있습니다.항공 우주 분야의 불규칙한 커넥터.

카운터싱크 홀의 유형을 선택하기 위한 요구 사항은 무엇입니까?

1. 패스너 매칭 :충족하는 산업용 등급 패스너에 우선 순위를 부여해야 합니다.카운터나는NK 홀 각도 및 깊이 표준(e.g. ISO 898 시리즈).

2. 비용 편익 분석: 전문 카운터를 사용하는 것이 좋습니다나는대량 생산을 위한 NK 교련,CNC 밀링일체형 가공에 사용할 수 있습니다. 티타늄 합금과 같은 특수 재료에는 다음이 필요합니다.맞춤형 커터마모를 줄이기 위해.

3. 탐지 및 검증:조리개와 원뿔 각도는 스토퍼 또는 좌표 게이지를 사용하여 측정됩니다. 접합부의 전단 강도를 확인하기 위해 인장 시험을 수행했습니다(일반적으로 1.5배의 정격 하중≥ 필요함).

LS 기업은 어떻게 고정밀 카운터싱크 홀 가공을 달성할 수 있습니까?

1.정밀도 선택CNC 장비

• CNC 펀치/레이저 절단: 고해상도 센서(± 0.01mm 정확도)가 장착되어 카운터의 일관성을 보장하기 위해 도구 궤적이 프로그래밍되어 있습니다.나는NK 구멍 각도 (예 : 105 ° -120 °) 및 깊이.
• 다축 연결 시스템: 누적 오류를 줄이기 위해 복잡한 판금 부품의 3차원 위치 지정에 적합합니다.

2. 도구 및 프로세스 최적화

• 특별한 모양의절삭 공구: 맞춤형 사다리꼴/구형 모서리 드릴 비트로 버를 줄이고 구멍 벽의 직각도를 향상시킵니다.
• 단계별 가공 방법: 거친 드릴링 → 반정밀 가공 → 단일 절삭 응력으로 인한 변형을 피하기 위해 역 연마를 합니다.

3. 재료 적응 전략

다음과 같은 다양한 두께(0.5mm-5mm)의 플레이트에 대한 사전 설정 매개변수 라이브러리:

• 박판(<1mm): 진동을 방지하기 위한 저속+고이송;
• 후판(>3mm): 단면 적층 드릴링, 동기 냉각 윤활.

요약

기술설계에서는, countersink 구멍은 안으로 중요한 기능적인 부분입니다판금 제작이는 조립 효율성과 구조적 무결성을 향상시키는 동시에 패스너의 원활한 통합을 달성합니다. 일반적으로 특수 카운터싱크 드릴 비트로 생성되는 이러한 원뿔형 움푹 들어간 곳은 나사, 리벳 또는 핀이 재료 표면과 수평을 이루도록 하고 돌출부를 제거하며 응력 집중을 줄입니다.

판금 가공의 경우 카운터싱크 구멍 형성의 정확도가 결정적이며 각도, 깊이 또는 표면 마감의 편차는 하중 지지 능력이나 미적 품질에 영향을 미칠 수 있습니다. 실시간 모니터링을 통한 CNC 가공, 적응형 절삭 매개변수 및 윤활 전략과 같은 고급 기술은 항공우주, 자동차 또는 자동차 등에 필요한 엄격한 공차를 달성하는 데 핵심입니다.가전제품응용 프로그램.







면책 조항

이 페이지의 내용은 참조용으로만 사용됩니다.엘에스정보의 정확성, 완전성 또는 유효성에 대해 명시적이거나 묵시적인 진술이나 보증을 하지 않습니다. 성능 매개변수, 기하학적 공차, 특정 설계 기능, 재료 품질 및 유형 또는 제조 기술은 제3자 공급업체 또는 제조업체가 Longsheng Network를 통해 제공할 내용에 대해 추론해서는 안 됩니다. 구매자의 책임입니다부품에 대한 견적 요청을 클릭하여 해당 부품에 대한 특정 요구 사항을 결정합니다.부탁해요문의더 많은 것을 위해인프ORMATION.

LS팀

LS는 업계를 선도하는 기업입니다맞춤형 제조 솔루션을 전문으로 합니다. 20년 이상 5,000명 이상의 고객에게 서비스를 제공한 경험을 바탕으로 고정밀에 중점을 둡니다.CNC 가공,판금 제작,3D 프린팅,사출 성형,금속 각인,및 기타 원스톱 제조 서비스.
우리 공장에는 100개 이상의 고급 5축 머시닝 센터가 장착되어 있으며 ISO 9001:2015 인증을 받았습니다. 우리는 전 세계 150개국 이상의 고객에게 빠르고 효율적인 고품질 제조 솔루션을 제공합니다. 소량 생산이든 대규모 맞춤화이든, 우리는 24시간 이내에 배송으로 귀하의 요구를 충족시킬 수 있습니다. 선택LS테크놀로지효율성, 품질 및 전문성을 선택하는 것을 의미합니다.
자세한 내용은 당사 웹 사이트를 참조하십시오.www.lsrpf.com

자주 묻는 질문(FAQ

1. 얇은 게이지의 강철 또는 알루미늄에 카운터 싱크 구멍을 만드는 데 일반적으로 사용되는 도구는 무엇입니까?

카운터싱크 드릴 비트(예: 100° 또는 110° 각도)는 정확성에 매우 중요합니다. 알루미늄과 같은 비트의 경우 고속강(HSS) 또는 티타늄 코팅 비트가 버를 최소화하고 변형을 방지합니다.

판금 가공 2.In 카운터의 크기를 결정하는 방법나는nk 구멍?

카운터의 크기나는NK 구멍은 패스너 헤드의 크기에 따라 결정되어야 합니다. 일반적으로 카운터의 지름입니다나는NK 구멍은 패스너 헤드보다 약간 커야 패스너가 성공적으로 설치될 수 있고 s.나는nk를 구멍에 넣습니다. 동시에, 카운터의 깊이나는NK 구멍은 패스너 헤드의 모양과 크기에 따라 설계해야 합니다.

3. 카운터의 일반적인 문제는 무엇입니까?나는판금 가공에서 NK 구멍?

판금 가공에서 일반적인 케이빙 문제에는 부정확한 치수, 고르지 않은 구멍 개구부 및 거친 구멍 벽이 포함됩니다. 이러한 문제는 패스너 설치 및 제품의 전반적인 품질에 영향을 미칠 수 있습니다. 따라서 처리 과정에서 처리 매개 변수와 공정 조건은 카운터의 품질을 보장하기 위해 엄격하게 제어되어야 합니다나는nk 구멍.

4. 대규모 판금 프로젝트를 위해 카운터 싱크 구멍을 대량 생산할 수 있습니까?

예!  CNC 펀칭 프레스 또는 일치하는 레이저 절단 시스템 및 카운터 싱크 드릴 비트는 대량 생산을 달성 할 수 있습니다. 작업자는 수천 개의 구성 요소에서 일관성을 보장하기 위해 구멍의 위치와 각도를 미리 프로그래밍합니다.
