В области машиностроения, как обычноеТехнология обработки деталей, зенковка отверстий играет важную роль. Это не только элемент дизайна, но и ключ к тому, чтобы соединительная поверхность была ровной и красивой. Первоначальное назначение конструкции зенковочных отверстий заключается в том, чтобы полностью погрузить крепежную головку в соединитель, образуя таким образом ступенчатое отверстие.

Такая конструкция позволяет спрятать головки болтов или другие соединители внутри деталей, избегая выступа винтов и обеспечивая плоскость установки. В данной работе рассмотрены определение, принцип конструкции, процесс обработки и практическое применение счетчиковяОтверстия NK детально анализируются с инженерной точки зрения.

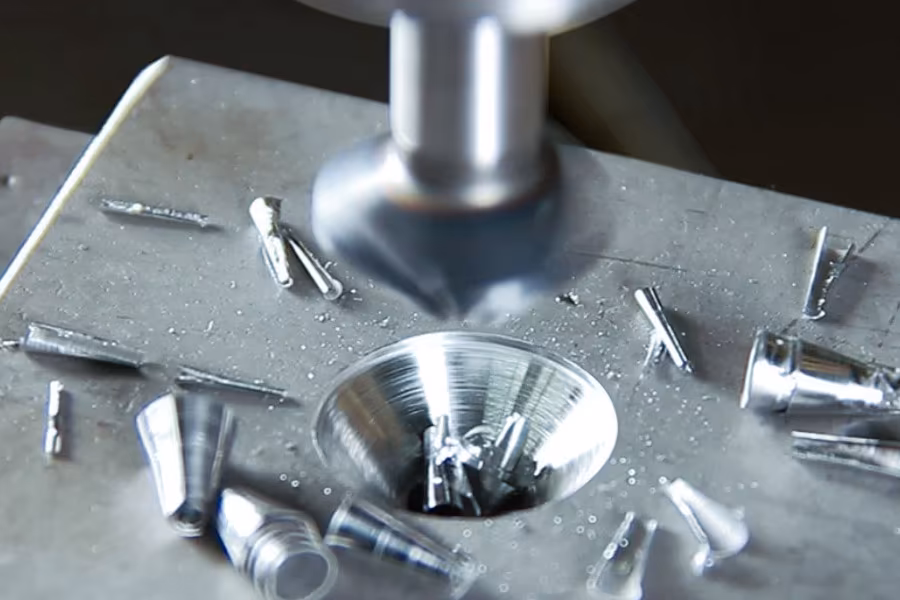

Что такое отверстия для зенковки?

Отверстия для зенковкипредставляют собой пазовую структуру, образованнуюМеханические процессыкоторые обычно сверлят отверстия в металлическом, пластиковом или другом листовом металле, а затем удаляют материал отверстия в процессе резки или формовки для создания конической или ступенчатой структуры под углом к краю отверстия (обычно 90-110°).

Основное назначение заключается в том, чтобы обеспечить скрытое пространство для головки соединительных компонентов, таких как болты и заклепки, чтобы заподлицо с поверхностью соединительных компонентов и полностью встроить головку крепежных элементов в поверхность материала после установки. Зенковка отверстий широко используется вдетали из листового металла, механические части,компоненты аэрокосмической промышленностии так далее.

Какова классификация отверстий для зенковки?

1.By Геометрическая форма

• Конические счетчикияОтверстие nk: Наиболее распространенный тип с углом конуса от 60 ° до 120 ° (соответствует головке винта).
• Трапециевидные счетчикияОтверстие nk: Отверстие трапециевидное (например, две или три ступени разного диаметра).
• Конические счетчикияОтверстие nk: Основание конического отверстия расширяется в платформу, обеспечивая большую площадь поддержки.
• Цилиндрические счетчикияОтверстие nk: Отверстие представляет собой цилиндрическую (неконическую) канавку, обычно с внутренним шестигранным винтом.

2. В соответствии с материалом

• Металлические столешницыяОтверстие nk: Твердые материалы (такие какнержавеющая сталь, титановый сплав) требуютспециализированные режущие инструменты(например, сверла с покрытием, криогенная обработка).
• Неметаллические столешницыяОтверстия nk: Пластмассы, керамика и композиты хрупкие и требуют низкой скорости и высокой точности обработки.

3. Функция

• Сборка счетчиковяОтверстия nk: Спрячьте головки соединений (например, винты и заклепки) для улучшения эстетики и безопасности.
• Структурные счетчикияОтверстие nk: Оптимизируйте распределение напряжения, повысьте прочность стержня и согласуйте глубину и угол конуса воронки с требованиями к нагрузке.

Каковы ключевые моменты проектирования отверстий для зенковки?

Дизайн счетчиковяОтверстия NK должны учитывать свойства материала, типы крепежа и сценарии использования. Вот основные особенности дизайна:

1. Выбор угла наклона конуса

• Стандартные углы: 90° (плоское дно), 100° (универсальные) и 110° (высокие запирающие) являются распространенными углами.
• Критерии выбора:Твердые материалы (например, нержавеющая сталь, алюминиевый сплав)Требуется больший угол наклона, чтобы снизить сложность обработки.
• Тип крепежа: самоатакующиеся винты должны соответствовать хвостовому конусу (например, саморезы BOSCH, часто используемые под углом 100°).

2. Контроль глубины скважин

Глубина отверстия должна соответствовать требованиям полного заглубления крепежной головки и оставления достаточной толщины (обычно от 20 до 30 процентов от толщины материала) на дне, чтобы предотвратить снижение прочности конструкции из-за чрезмерной глубины. Формулу можно найти:

Глубина отверстия = H общая длина- h головка- t (H общая длина - толщина материала, h головка - высота крепежной головки, t - зарезервированный запас прочности).

3. Технологичность материала

• Хрупкие материалы (такие как керамика и стекло): следует использовать низкую и малую скорость подачи, чтобы избежать растрескивания на конической поверхности.
• Пластмассы (например, пластмассы, алюминиевые сплавы): Текучесть обработки может быть улучшена с помощью термической обработки или смазочных материалов.

4. Допуск и шероховатость поверхности

• Требования к допускам: Как правило, контролируется в соответствии со стандартами ISO, отверстие должно быть немного больше, чем внешний диаметр винта, допуск составляет ± 0,1 ~ ± 0,3 мм, допуск по глубине составляет ± 0,05 мм.
• Шероховатость поверхности:Рекомендуется Ra ≤ 3,2 μ м для обеспечения стабильного трения между крепежом и стенками пор.

Какие существуют технологии обработки отверстий для зенковки?

ТемМетод обработки счетчиковяОтверстия NKнапрямую влияет на точность размеров и эффективность производства.К распространенным процессам относятся:

1. Традиционные методы обработки

• Сверление + снятие фасок/фрезерование:Для проникновения в материал используется сверло Fried Dough Twists или сверло с глубокими отверстиями, за которым следует концевая фреза или фреза для снятия фаски для обрезки отверстий с образованием конусов. Этот метод гибкий, но неэффективный и подвержен образованию заусенцев. Подходит для деталей из листового металла с низкой точностью (например,Корпус бытовой техники).
• Специализированные счетчикияСверло NK:Комплексный инструмент, сочетающий в себе функции сверления и снятия фасок для полного сверления и обработки конуса за один раз и подходит для крупносерийного производства.

2. Эффективная и точная обработка

• Обработка на станках с ЧПУ:Запрограммирован на управление углом конуса, глубиной и траекторией обработки. На станках с ЧПУ обычно используются сверла с покрытием зенковки (рекомендуется покрытие TiAlN) для одновременного сверления и антицинковки. Частота вращения в минуту регулируется в диапазоне 500 ~ 5000 об/мин (в зависимости от материала, титановый сплав требует 200 ~ 500 об/мин), скорость подачи составляет от 0,05 до 2 мм/об (чтобы избежать разрыва материала), а также достигается высокоточная обработка угла конуса (погрешность ≤ 0,05 °).
• Скорость обработки:Высокочастотная ось (скорость ≥ 20000 об/мин) используется для снижения нагрева резания и улучшения качества поверхности огнеупорных материалов, таких какалюминиевый сплав и титановый сплав.
• Технология внутреннего охлаждения:За счет внутреннего охлаждения снижают температуру резки, предотвращают размягчение и деформацию материала.

3. Возникающие процессы

• Лазерная резка: Высокоэнергетический лазерный расплавленный материал образует пары отверстий (точность ± 0,05 мм), подходящих для небольших апертур (таких какМикросчетчикияОтверстия NK в медицинских устройствах), бесконтактная обработка во избежание повреждения материала.
• 3D-печатьОптимизация:Проектирование конструкций с обрушением путем топологической оптимизации для обеспечения легкости при сохранении несущей способности (например, аэрокосмические компоненты).

В чем основное различие между зенковкой и цековкой?

1. Различия в структурном дизайне

Структурные характеристики	Зенковка	Цековка
Форма канавки	Коническая канавка (угол конуса 60 ° ~ 120 °), с первоначальным диаметром сверления на дне.	Ступенчатая канавка (небольшая глубина, обычно ≤ 25% от отверстия).
Последовательность обработки	Единовременная формовка (одновременное завершение бурения и проходки).	Вторичная обработка (сначала сверление, затем расширение для формирования канавок).
Типичный размер	Глубина отверстия зенковки соответствует высоте соединительной головки (например, глубина потайной головки винта M6 составляет 7-8 мм).	Глубина цековки обычно невелика (например, отверстия для установки подшипников глубиной 0,5-2 мм).

2. Различия в основных функциях

Функция	Зенковка	Цековка
Скрыть соединители	Полностью разместите головки винтов / заклепок через конические канавки для получения гладкой поверхности.	Только расширьте функционал отверстия, не скрывая разъемы.
Повышение надежности сборки	Снижение риска ослабления соединителей и повышение прочности конструкции.	В основном используется для позиционирования или поддержки, с минимальным влиянием на надежность соединения.
Оптимизация распределения напряжений	Коническая структура рассеивает напряжение и позволяет избежать локальной концентрации.	Ступенчатая конструкция может привести к появлению точек концентрации напряжений.

3. Сравнение инструментов и методов обработки

Мастерство	Зенковка	Цековка
Коммунальные услуги	Зенковка сверла(ЧПУ или ручная), лазерная резка.	Точечное сверло, концевая фреза, инструмент для растачивания внутренних отверстий.
Эффективность обработки	Высокие (одноразового формования), подходят длякрупносерийное производство.	Средний (требующий вторичной обработки), с высокой гибкостью.
Технологичность материала	Металл, пластик, композитные материалы (параметры нужно корректировать в соответствии с материалом).	В основном используется для металлов (для материалов высокой твердости требуются специальные режущие инструменты).

• Зенковка: Коническая канавка играет важную роль в формировании, решении скрытых соединений и оптимизации сборки.
• Цековка: Трапециевидные канавки требуют контроля высоты лестницы, чтобы не повлиять на точность позиционирования основного отверстия и улучшить опору, позиционирование или эффективность уплотнения.
• Если необходимо спрятать головку винта, выберите «Зенковка».При установке прокладок или регулировке положения отверстий выберите «Цековка».

Каковы области применения зенковок в инженерии?

1. Автомобилестроение

• Головка блока цилиндров двигателя: датчики и кронштейны трубопроводов установлены со счетчикамияОтверстия nk, требующие высокой температуры (≥ 200 °C) и виброустойчивости.
• Задача: На алюминиевых сплавах высокой твердости с допусками ±0,05 мм требуется обратное обрушение диаметром 10 мм и углом конуса 100 °.
• Решение:Сверло с твердосплавным покрытием с заданной скоростью 6000 об/мин и скоростью подачи 2 мм/об/мин в сочетании с внутренней холодной смазкой для контроля конечного отклонения апертуры до ±0,03 мм.

2. Электронная промышленность

• Миниатюрная печатная плата: двойные счетчикияКонструкция отверстий NK для двустороннего монтажа разъемов, контролируемое отклонение положения отверстия (≤ 0,01 мм) для предотвращения короткого замыкания.
• Задача: Обработка сверхтонких зенковок диаметром 0,5 мм, которые подвержены образованию заусенцев из-за вибрации.
• Решение:Зенковка с алмазным покрытием принята для увеличения частоты вращения до 20000 об/мин, снижения трения и вибрации за счет зажима высокой жесткостиСтанки с ЧПУ.

Какое влияние оказывает выбор коронки на качество зенковочных отверстий?

1. Адаптация материала

• Сверло для зенковки с твердосплавным покрытием: подходит для нержавеющей стали,титановые сплавы и другие твердые материалы, чтобы избежать чрезмерного трения при обработке антитонущей коронки, вызванной царапинами на стенке отверстия.
• Сверло для зенковки с алмазным покрытием: используется для сверхточной обработки (например, оптических приборов) для обеспечения шероховатости поверхности зенковочных отверстий (Ra ≤ 0,8 μ м).

2. Структурная сложность

• Композитная функция Зенковка Сверло:ЯВключает функции снятия фасок и обработки резьбы, может синхронизировать зенковочные отверстия и внутреннюю обработку резьбы, уменьшить ошибку цепочки обработки.
• Регулируемое сверло для зенковки: При замене направляющей втулки угол конуса можно гибко регулировать в соответствии с требованиями различных спецификаций для зенковок, таких какНестандартные разъемы в аэрокосмической отрасли.

Какие требования предъявляются к выбору типа зенковочного отверстия?

1. Подбор крепежа:Приоритет следует отдавать крепежу промышленного класса, который соответствуетСчетчикияСтандарты угла и глубины скважины NK(e.g. ISO серии 898).

2. Анализ затрат и выгод: Рекомендуется использовать специализированные счетчикиядрели NK для массового производства,Фрезерование с ЧПУМожет использоваться для обработки отдельных деталей. Специальные материалы, такие как титановые сплавы, требуютРезаки на заказдля уменьшения износа.

3. Обнаружение и проверка:Апертура и угол конуса измеряются с помощью стопора или координатного измерителя. Испытание на растяжение было проведено для проверки прочности соединения на сдвиг (обычно требуется номинальная нагрузка ≥ 1,5 раза).

Как предприятия LS могут добиться высокоточной обработки отверстий зенковки?

1.Выбор точностиОборудование с ЧПУ

• Перфорация с ЧПУ/лазерная резка: Оснащенный датчиком высокого разрешения (± точностью 0,01 мм), траектории инструмента программируются для обеспечения согласованности счетчиковяугол скважины NK (например, 105° -120°) и глубина.
• Многоосевая рычажная система: Подходит для трехмерного позиционирования сложных деталей из листового металла для уменьшения кумулятивных ошибок.

2. Инструменты и оптимизация процессов

• Специальная формарежущие инструменты: Индивидуальные сверла с трапециевидными/сферическими кромками для уменьшения заусенцев и улучшения перпендикулярности стенки отверстия.
• Пошаговый метод обработки: черновое сверление → полупрецизионная обработка → инвертированной полировкой, чтобы избежать деформации, вызванной одиночным режущим напряжением.

3. Стратегии адаптации материалов

Предустановленная библиотека параметров для пластин разной толщины (0,5-5 мм), таких как:

• Тонкая пластина (<1 мм): низкая скорость + высокая подача для предотвращения вибрации;
• Толстая пластина (>3 мм): секционное послойное сверление, синхронная охлаждающая смазка.

Сводка

В инженерии зенковка отверстий является ключевой функциональной частьюИзготовление листового металла, что повышает эффективность сборки и структурную целостность, обеспечивая при этом бесшовную интеграцию крепежных элементов. Эти конические углубления, обычно создаваемые с помощью специализированных сверл для зенковки, обеспечивают выравнивание винтов, заклепок или штифтов с поверхностью материала, удаляют выступы и снижают концентрацию напряжений.

При обработке листового металла точность формирования отверстий в зенковке имеет решающее значение - отклонение угла, глубины или шероховатости поверхности может повлиять на несущую способность или эстетическое качество. Передовые технологии, такие как обработка на станках с ЧПУ с мониторингом в режиме реального времени, адаптивными параметрами резания и стратегиями смазки, являются ключом к достижению жестких допусков, необходимых для аэрокосмической, автомобильной иЭлектроникаПриложений.







Отказ

Содержание этой страницы носит справочный характер.ЛСне дает никаких явных или подразумеваемых заверений или гарантий в отношении точности, полноты или действительности информации. Никакие эксплуатационные параметры, геометрические допуски, специфические конструктивные особенности, качество и тип материала или качество изготовления не должны подразумевать то, что сторонний поставщик или производитель будет поставлять через сеть Longsheng. Это ответственность покупателяПоиск коммерческого предложения на запчастидля определения конкретных требований к этим деталям.ПожалуйстаСвяжитесь с намидля получения дополнительной информацииинформация.

Команда LS

LS — ведущая компания в отраслиСпециализация на производственных решениях на заказ. Обладая более чем 20-летним опытом обслуживания более 5 000 клиентов, мы ориентируемся на высокую точностьОбработка с ЧПУ,Изготовление листового металла,3D-печать,литье под давлением,Штамповкии другие комплексные производственные услуги.
Наш завод оснащен более чем 100 передовыми 5-осевыми обрабатывающими центрами и сертифицирован по стандарту ISO 9001:2015. Мы предоставляем быстрые, эффективные и высококачественные производственные решения клиентам в более чем 150 странах мира. Будь то мелкосерийное производство или крупномасштабная индивидуализация, мы можем удовлетворить ваши потребности с доставкой в течение 24 часов. ВыборТехнология LSЭто значит выбирать эффективность, качество и профессионализм.
Чтобы узнать больше, посетите наш сайт:www.lsrpf.com

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1.Какие инструменты обычно используются для создания зенковок из тонкой стали или алюминия?

Сверла с зенковкой (например, углы 100° или 110°) имеют решающее значение для точности. Для таких бит, как алюминий, быстрорежущая сталь (HSS) или титановое покрытие, коронки минимизируют образование заусенцев и предотвращают деформацию.

2.In обработки листового металла, как определить размер прилавковяnk дыры?

Размер счетчиковяОтверстия NK определяются в соответствии с размером крепежной головки. Как правило, диаметр счетчиковяОтверстие NK должно быть немного больше, чем отверстие крепежной головки, чтобы обеспечить успешную установку крепежа и Sянк в отверстие. В то же время глубина залегания счетчиковяОтверстие NK должно быть спроектировано в соответствии с формой и размером крепежной головки.

3.Какие распространенные проблемы со счетчикамияОтверстия NK при обработке листового металла?

При обработке листового металла распространенными проблемами обрушения являются неточные размеры, неровные отверстия отверстий и шероховатые стенки отверстий. Эти проблемы могут повлиять на установку крепежа и общее качество изделия. Поэтому в процессе обработки необходимо строго контролировать параметры обработки и условия процесса, чтобы обеспечить качество счетчиковяотверстия nk.

4. Можно ли массово изготавливать зенковки для крупномасштабных проектов из листового металла?

Да!  Пробивные прессы с ЧПУ или соответствующие системы лазерной резки и сверла с зенковкой могут обеспечить массовое производство. Операторы предварительно программируют положение и углы отверстий, чтобы обеспечить согласованность тысяч компонентов.
