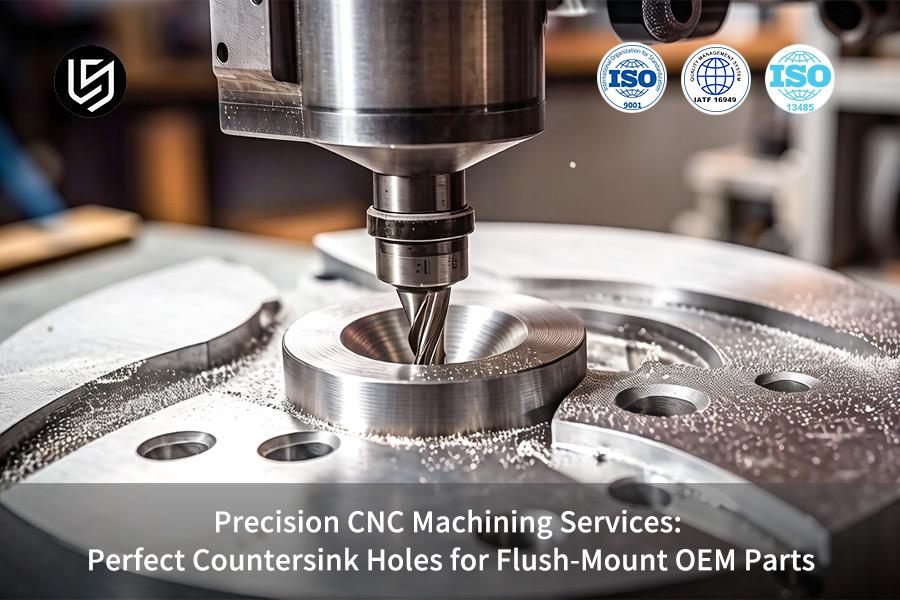

Nel campo dell'ingegneria, come comuneTecnologia di lavorazione dei componenti, i fori di svasatura svolgono un ruolo importante. Non è solo un elemento di design, ma anche la chiave per garantire che la superficie di collegamento sia la planarità e la bellezza. Lo scopo originale del design dei fori svasati è quello di affondare completamente la testa del dispositivo di fissaggio nel connettore, formando così un foro per gradini.

Questo design consente di nascondere le teste dei bulloni o altri connettori all'interno delle parti, evitando la sporgenza delle viti e garantendo la planarità del piano di installazione. In questo articolo, la definizione, il principio di progettazione, il processo di lavorazione e il valore pratico dell'applicazione dei contatoriioI fori NK vengono analizzati in dettaglio dal punto di vista ingegneristico.

Cosa sono i fori svasati?

Fori di svasaturasono struttura a scanalatura formata daLavorazioni meccanicheche di solito praticano fori in metallo, plastica o altra lamiera e quindi rimuovono il materiale del foro attraverso un processo di taglio o stampaggio per creare una struttura conica o a gradini ad angolo sul bordo del foro (di solito 90-110°).

Lo scopo principale è quello di fornire uno spazio nascosto per la testa dei componenti di collegamento come bulloni e rivetti, di lavare la superficie dei componenti di collegamento e di incorporare completamente la testa degli elementi di fissaggio nella superficie del materiale dopo l'installazione. I fori svasati sono ampiamente utilizzati inparti in lamiera, parti meccaniche,componenti aerospaziali componentiand so on.

Quali sono le classificazioni dei fori svasati?

1.By Forma geometrica

• Contatori coniciioforo nk: Il tipo più comune con angolo del cono compreso tra 60 ° e 120 ° (corrisponde alla testa della vite).
• Contatori trapezoidaliionk foro: L'apertura è trapezoidale (ad esempio, due o tre gradini di diverso diametro).
• Contatori coniciioforo nk: la base di un foro conico si espande in una piattaforma, fornendo un'area di supporto più ampia.
• Contatori cilindriciioforo nk: L'orifizio è una scanalatura cilindrica (non conica), solitamente con una vite esagonale interna.

2. Secondo il materiale

• Banconi in metalloionk hole: materiali duri (comein acciaio inossidabile, in lega di titanio) richiedonoutensili da taglio specializzati(come punte da trapano rivestite, lavorazione criogenica).
• Contatori non metalliciioFori nk: plastica, ceramica e compositi sono fragili e richiedono una lavorazione a bassa velocità e alta precisione.

3. Funzione

• Assemblare contatoriioFori nk: Nascondono le teste dei giunti (come viti e rivetti) per migliorare l'estetica e la sicurezza.
• Contatori strutturaliioforo nk: ottimizza la distribuzione delle sollecitazioni, migliora la resistenza dell'asta e abbina la profondità e l'angolo del cono della dolina ai requisiti di carico.

Quali sono i punti chiave della progettazione dei fori svasati?

Il design dei contatoriioI fori NK devono tenere conto delle proprietà dei materiali, dei tipi di elementi di fissaggio e degli scenari di utilizzo. Ecco i punti salienti del design:

1. Scelta dell'angolo del cono

• Angoli standard: 90 ° (fondo piatto), 100 ° (universale) e 110 ° (bloccaggio alto) sono angoli comuni.
• Criteri di selezione:Materiali duri (come acciaio inossidabile, lega di alluminio)richiedono un angolo maggiore per ridurre la difficoltà di elaborazione.
• Tipo di fissaggio: le viti autofilettanti devono corrispondere al cono della coda (ad es. viti autofilettanti BOSCH, spesso utilizzate ad angoli di 100 °).

2. Controllo della profondità dei fori

La profondità del foro dovrebbe soddisfare i requisiti di seppellire completamente la testa del dispositivo di fissaggio e lasciare uno spessore sufficiente (di solito dal 20 al 30 per cento dello spessore del materiale) nella parte inferiore per evitare che la resistenza strutturale venga ridotta da una profondità eccessiva. La formula può essere trovata:

Profondità del foro= H lunghezza totale- h testa- t (H la lunghezza totale è lo spessore del materiale, h la testa è l'altezza della testa del dispositivo di fissaggio, t è il margine di sicurezza riservato).

3. Adattabilità dei materiali

• Materiali fragili (come ceramica e vetro): è necessario utilizzare velocità di avanzamento basse e piccole per evitare crepe sulla superficie conica.
• Materie plastiche (ad es. materie plastiche, leghe di alluminio): la fluidità della lavorazione può essere migliorata mediante trattamenti termici o lubrificanti.

4. Tolleranza e rugosità superficiale

• Requisiti di tolleranza: generalmente controllata secondo gli standard ISO, l'apertura deve essere leggermente più grande del diametro esterno della vite, la tolleranza è ± 0,1 ~ ± 0,3 mm, la tolleranza di profondità è ± 0,05 mm.
• Rugosità superficiale:Si consiglia una ≤ di 3,2 μ m per garantire un attrito stabile tra il dispositivo di fissaggio e le pareti dei pori.

Quali sono le tecnologie di lavorazione dei fori svasati?

LeMetodo di lavorazione dei contatoriioFori NKinfluenza direttamente la precisione dimensionale e l'efficienza produttiva.I processi comuni includono:

1. Metodi di lavorazione tradizionali

• Foratura+smussatura/fresatura:Per penetrare nel materiale vengono utilizzati un trapano a torsione per pasta fritta o un trapano per fori profondi, seguiti da una fresa a candela o da una fresa per smussare per tagliare i fori per formare coni. Questo metodo è flessibile ma inefficiente e soggetto a sbavature. Adatto per parti in lamiera a bassa precisione (comescocca per elettrodomestici).
• Banchi specializzatiioPunta da trapano NK:Uno strumento completo che combina le funzioni di foratura e smussatura per completare la foratura e la lavorazione del cono in un'unica soluzione ed è adatto per la produzione su larga scala.

2. Lavorazione efficiente e precisa

• Lavorazione CNC:Programmato per controllare l'angolo del cono, la profondità e il percorso di elaborazione. Le macchine utensili CNC di solito utilizzano punte da trapano svasate rivestite (si consiglia il rivestimento TiAlN) per completare contemporaneamente la perforazione e l'antiaffondamento. Il numero di giri è controllato tra 500 ~ 5000 giri/min (a seconda del materiale, la lega di titanio richiede 200 ~ 500 giri/min), la velocità di avanzamento è compresa tra 0,05 e 2 mm/giro (per evitare lo strappo del materiale) e si ottiene un'elaborazione dell'angolo del cono ad alta precisione (errore ≤ 0,05 °).
• Velocità di lavorazione:L'asse ad alta frequenza (velocità ≥ 20000 giri/min) viene utilizzato per ridurre il calore di taglio e migliorare la qualità della superficie dei materiali refrattari comelega di alluminio e lega di titanio.
• Tecnologia di raffreddamento interna:Attraverso il raffreddamento interno, ridurre la temperatura di taglio, prevenire l'ammorbidimento e la deformazione del materiale.

3. Processi emergenti

• Taglio laser: Il materiale fuso al laser ad alta energia forma coppie di fori (precisione ± 0,05 mm), adatti per piccole aperture (come ad esempiomicro contatoriioFori NK nei dispositivi medici), lavorazione senza contatto per evitare danni materiali.
• Stampa 3DOttimizzazione:Progettazione di strutture a scavo attraverso l'ottimizzazione topologica per garantire leggerezza pur mantenendo la capacità portante (ad es. componenti aerospaziali).

Qual è la differenza fondamentale tra svasatore e lamatura?

1. Differenze nella progettazione strutturale

Caratteristiche della struttura	Svasare	Lamatura
Forma della scanalatura	Scanalatura conica (angolo del cono 60 ° ~ 120 °), con il diametro di foratura originale nella parte inferiore.	Scanalatura a forma di gradino (profondità ridotta, solitamente ≤ 25% dell'apertura).
Sequenza di lavorazione	Formatura una tantum (completamento simultaneo della perforazione e dell'affondamento).	Lavorazione secondaria (prima foratura, poi espansione per formare scanalature).
Dimensione tipica	La profondità del foro svasato corrisponde all'altezza della testa del connettore (ad es. vite M6 con profondità svasata di 7-8 mm).	La profondità della lamatura è solitamente ridotta (come i fori di installazione dei cuscinetti con una profondità di 0,5-2 mm).

2.Differenze nelle funzioni principali

Funzione	Svasare	Lamatura
Nascondi i connettori	Alloggiare completamente le teste di viti/rivetti attraverso scanalature coniche per ottenere una superficie liscia.	Espandi solo la funzionalità del foro, senza nascondere i connettori.
Migliora l'affidabilità dell'assemblaggio	Riduce il rischio di allentamento dei connettori e migliora la resistenza strutturale.	Utilizzato principalmente per il posizionamento o il supporto, con un impatto minimo sull'affidabilità della connessione.
Ottimizzazione della distribuzione delle sollecitazioni	La struttura conica disperde le sollecitazioni ed evita la concentrazione locale.	La struttura a gradini può introdurre punti di concentrazione delle sollecitazioni.

3.Confronto tra strumenti e metodi di lavorazione

Artigianalità	Svasare	Lamatura
Utilità	Punta svasata(CNC o manuale), taglio laser.	Punta a punti, fresa a candela, barenatura per fori interni.
efficienza di elaborazione	Alto (formatura una tantum), adatto perProduzione su larga scala.	Fluido (che richiede una lavorazione secondaria), con elevata flessibilità.
Adattabilità dei materiali	Metallo, plastica, materiali compositi (i parametri devono essere regolati in base al materiale).	Utilizzato principalmente per i metalli (sono necessari utensili da taglio speciali per materiali ad alta durezza).

• Svasatura: la scanalatura conica svolge un ruolo importante nella formatura, nella risoluzione delle connessioni occulte e nell'ottimizzazione dell'assemblaggio.
• Lamatura: Le scanalature trapezoidali richiedono il controllo dell'altezza della scala per evitare di compromettere la precisione di posizionamento del foro principale e per migliorare le prestazioni di supporto, posizionamento o tenuta.
• Quando è necessario nascondere la testa della vite, scegliere Svasatura.Quando si sistemano le guarnizioni o si regolano le posizioni dei fori, selezionare Svasatura.

Quali sono le applicazioni dei fori svasati in ingegneria?

1. Produzione automobilistica

• Testa del motore: i sensori e le staffe delle tubazioni sono installati con contatoriiofori che richiedono alta temperatura (≥ 200 °C) e resistenza alle vibrazioni.
• Sfida: Sulle leghe di alluminio ad alta durezza è richiesta una speleologia inversa con un diametro di 10 mm e un angolo del cono di 100°, con tolleranze di ±0,05 mm.
• Soluzione:Punta svasata rivestita in metallo duro con una velocità impostata di 6000 giri/min e una velocità di avanzamento di 2 mm/giri/min, abbinata a lubrificazione interna a freddo per controllare la deviazione finale dell'apertura a ±0,03 mm.

2. Industria elettronica

• Miniatura del circuito stampato: i contatori doppiioDesign a foro NK per il montaggio su due lati dei connettori, deviazione della posizione del foro da controllare (≤ 0,01 mm) per evitare cortocircuiti.
• Sfida: lavorazione di fori svasati ultrasottili con un diametro di 0,5 mm, che sono soggetti a bave dovute alle vibrazioni.
• Soluzione:La punta da trapano svasata con rivestimento diamantato viene adottata per aumentare la velocità a 20000 giri/min, ridurre l'attrito e le vibrazioni mediante un bloccaggio ad alta rigiditàMacchine utensili CNC.

Che impatto ha la selezione della punta svasata sulla qualità dei fori svasati?

1. Adattamento dei materiali

• Punta da trapano svasata rivestita in carburo: adatta per acciaio inossidabile,leghe di titanio e altri materiali di durezza, per evitare un attrito eccessivo nella lavorazione della punta antiaffondamento causato dal graffio della parete del foro.
• Punta svasata diamantata: utilizzata per lavorazioni di altissima precisione (come strumenti ottici) per garantire la rugosità superficiale dei fori di svasatura (Ra ≤ 0,8 μ m).

2.Complessità strutturale

• Funzione composita Punta da trapano svasata:IoIntegra le funzioni di smussatura e lavorazione dei filetti, può sincronizzare i fori di svasatura e la lavorazione dei filetti interni, riducendo l'errore della catena di elaborazione.
• Punta da trapano svasata regolabile: sostituendo il manicotto di guida, l'angolo del cono può essere regolato in modo flessibile per soddisfare i requisiti di diverse specifiche per i fori di svasatura, come ad esempioconnettori irregolari nel settore aerospaziale.

Quali sono i requisiti per la selezione del tipo di foro svasato?

1. Corrispondenza del dispositivo di fissaggio:La priorità dovrebbe essere data agli elementi di fissaggio di livello industriale che soddisfanoContatoriioStandard di angolo e profondità del foro nk(e.g. ISO serie 898).

2.Analisi costi-benefici: Si consiglia di utilizzare contatori specializzatiioTrapani NK per la produzione di massa,Fresatura CNCPuò essere utilizzato per la lavorazione di pezzi singoli. Materiali speciali come le leghe di titanio richiedonofrese su misuraper ridurre l'usura.

3. Rilevamento e verifica:L'apertura e l'angolo del cono vengono misurati utilizzando un tappo o un misuratore di coordinate. È stata eseguita una prova di trazione per verificare la resistenza al taglio del giunto (generalmente è richiesto un carico nominale ≥ 1,5 volte).

In che modo le aziende LS possono ottenere una lavorazione di fori svasati ad alta precisione?

1.Selezione della precisioneAttrezzature CNC

• Punzone CNC/taglio laser: Dotato di un sensore ad alta risoluzione (precisione ± 0,01 mm), le traiettorie degli utensili sono programmate per garantire la coerenza dei contatoriioangolo del foro nk (es. 105 ° -120 °) e profondità.
• Sistema di collegamento multiasse: Adatto per il posizionamento tridimensionale di parti complesse in lamiera per ridurre gli errori cumulativi.

2.Strumenti e ottimizzazione dei processi

• Forma specialeutensili da taglio: Punte da trapano per bordi trapezoidali/sferici personalizzate per ridurre le sbavature e migliorare la perpendicolarità della parete del foro.
• Metodo di lavorazione passo-passo: foratura di sgrossatura → lavorazione semi-precisa → lucidatura invertita per evitare deformazioni causate da una singola sollecitazione di taglio.

3.Strategie di adattamento dei materiali

Libreria di parametri preimpostata per piastre di diverso spessore (0,5 mm-5 mm), come ad esempio:

• Piastra sottile (<1 mm): bassa velocità + alto avanzamento per evitare vibrazioni;
• Piastra spessa (>3 mm): foratura a strati sezionali, lubrificazione a freddo sincrona.

Sommario

In ingegneria, i fori di svasatura sono la parte funzionale chiave infabbricazione di lamiere, che migliora l'efficienza dell'assemblaggio e l'integrità strutturale, ottenendo al contempo una perfetta integrazione degli elementi di fissaggio. Queste rientranze coniche, solitamente create con punte svasate specializzate, assicurano che viti, rivetti o perni siano a livello della superficie del materiale, rimuovono le sporgenze e riducono le concentrazioni di sollecitazioni.

Per la lavorazione della lamiera, la precisione della formazione del foro svasato è cruciale: la deviazione dell'angolo, della profondità o della finitura superficiale può influire sulla capacità di carico o sulla qualità estetica. Tecnologie avanzate, come la lavorazione CNC con monitoraggio in tempo reale, i parametri di taglio adattivi e le strategie di lubrificazione, sono fondamentali per ottenere le tolleranze strette richieste per il settore aerospaziale, automobilistico oElettronicaapplicazioni.







Disconoscimento

Il contenuto di questa pagina è solo di riferimento.LSnon rilascia alcuna dichiarazione o garanzia, esplicita o implicita, in merito all'accuratezza, alla completezza o alla validità delle informazioni. Nessun parametro di prestazione, tolleranze geometriche, caratteristiche di progettazione specifiche, qualità e tipo di materiale o lavorazione deve essere dedotto su ciò che un fornitore o produttore di terze parti fornirà attraverso la rete Longsheng. È responsabilità dell'acquirenteAlla ricerca di un preventivo per le partiper determinare i requisiti specifici per tali parti.Per favorecontattaciper saperne di piùInformazione.

Squadra LS

LS è un'azienda leader del settorespecializzata in soluzioni di produzione personalizzate. Con oltre 20 anni di esperienza al servizio di più di 5.000 clienti, ci concentriamo sull'alta precisioneLavorazione CNC,fabbricazione di lamiere,Stampa 3D,stampaggio ad iniezione,stampaggio di metalli,e altri servizi di produzione one-stop.
Il nostro stabilimento è dotato di più di 100 centri di lavoro avanzati a 5 assi ed è certificato ISO 9001:2015. Forniamo soluzioni di produzione rapide, efficienti e di alta qualità a clienti in oltre 150 paesi in tutto il mondo. Che si tratti di produzione a basso volume o di personalizzazione su larga scala, siamo in grado di soddisfare le vostre esigenze con consegne in sole 24 ore. SceltaTecnologia LSsignifica scegliere l'efficienza, la qualità e la professionalità.
Per saperne di più, visita il nostro sito web:www.lsrpf.com

Domande frequenti

1. Quali strumenti vengono tipicamente utilizzati per creare fori di svasatura in acciaio o alluminio di spessore sottile?

Le punte svasate (ad es. angoli di 100° o 110°) sono fondamentali per la precisione. Per punte come l'alluminio, l'acciaio ad alta velocità (HSS) o le punte rivestite in titanio riducono al minimo le bave e prevengono la deformazione.

2.In lavorazione della lamiera, come determinare la dimensione dei contatoriiobuchi nk?

La dimensione dei contatoriioI fori nk devono essere determinati in base alle dimensioni della testa del dispositivo di fissaggio. Di solito, il diametro dei contatoriioIl foro nk deve essere leggermente più grande di quello della testa del dispositivo di fissaggio per garantire che il dispositivo di fissaggio possa essere installato correttamente e sionk nel buco. Allo stesso tempo, la profondità dei contatoriioIl foro nk deve essere progettato in base alla forma e alle dimensioni della testa del dispositivo di fissaggio.

3.Quali sono i problemi comuni con i contatoriioFori NK nella lavorazione della lamiera?

Nella lavorazione della lamiera, i problemi di speleologia più comuni includono dimensioni imprecise, aperture dei fori irregolari e pareti dei fori ruvide. Questi problemi possono influire sull'installazione degli elementi di fissaggio e sulla qualità complessiva del prodotto. Pertanto, nel processo di lavorazione, i parametri di lavorazione e le condizioni di processo devono essere rigorosamente controllati per garantire la qualità dei contatoriiobuchi nk.

4. I fori di svasatura possono essere prodotti in serie per progetti di lamiera su larga scala?

Sì!  Le punzonatrici CNC o il sistema di taglio laser abbinato e le punte da trapano svasate possono raggiungere la produzione di massa. Gli operatori pre-programmano le posizioni e gli angoli dei fori per garantire l'uniformità tra migliaia di componenti.
