ラピッドプロトタイピングとは?

急速に発展するテクノロジーとイノベーティブデザインの分野では、クリエイティビティと市場をつなぐ架け橋としての製品設計と開発の重要性は自明です。効率的で柔軟な製品開発戦略として、「ラピッドプロトタイピング」は徐々に人々のビジョンに取り入れられ、製品の革新と市場の変革を促進する重要な力となっています。では、具体的にどのようなのでしょうかプロトタイピング製品開発の一翼を担いますか?企業が市場の需要に迅速に対応し、製品の競争力を向上させるのにどのように役立つのでしょうか?この記事では、製品開発におけるラピッドプロトタイピングの定義、原則、技術的方法、およびアプリケーション価値を掘り下げ、このイノベーション戦略の背後にある秘密を垣間見ることができます。

ラピッドプロトタイピングとは?

ラピッドプロトタイピング、要するに、製品開発の初期段階で高度な製造技術または設計ソフトウェアを使用して、製品の予備モデルまたはプロトタイプを低コストで短時間で製造することを指します。これらラピッドプロトタイプ機能的、化粧品、または、この2つの組み合わせで、テスト、設計コンセプトの検証、ユーザーエクスペリエンスの評価、投資家へのプレゼンテーション、またはマーケティングに使用されます。

その原則は、「ビルド-テスト-学習-フィードバック」のサイクルを通じて、製品設計を継続的に改訂および改善することです。従来の製品開発プロセスと比較して、ラピッドプロトタイピングはスピードと柔軟性に重点を置いているため、設計者やエンジニアは製品開発の早い段階で問題を発見して解決し、後でコストと時間のかかる変更を回避できます。

ラピッドプロトタイピングはどのように機能しますか?

ラピッドプロトタイピングは、製品開発の初期段階でチームがテスト可能で検証可能なプロトタイプを迅速に作成できる効率的な製品開発方法です。以下は、ラピッドプロトタイピングプロセス:

要件分析:ユーザーや利害関係者と緊密に連携して、製品の基本的なニーズと機能要件を収集し、明確にします。要件を整理して分析することにより、プロトタイプ設計の目標と範囲を決定します。

予備設計:需要分析の結果をもとに、製品を概念化し、予備設計案を立案します。手描きのスケッチ、設計ソフトウェア、その他のツールを使用して、製品の予備設計図面をすばやく描画します。

プロトタイピング：Axure RP、InVision、Marvelなどのプロトタイピングツールやソフトウェアを使用して、デジタルを迅速に構築しますプロトタイピングモデル.物理的なラピッドモックアップが必要な場合は、適切な材料とプロセスを選択し、3D印刷、CNC加工、手作りなどを通じて製造します。

テストと検証:ターゲットユーザーまたは潜在的なユーザーを招待して、プロトタイプをテストし、フィードバックを収集します。プロトタイプの機能テスト、ユーザビリティテスト、パフォーマンステストなどを実施して、プロトタイプが設計要件とユーザーのニーズを満たしていることを確認します。

フィードバックとイテレーション:必要な変更と最適化を行います。ラピッドプロトタイプ テスト結果とユーザーフィードバックに基づきます。プロトタイプが満足のいく結果に達するまで、テストとイテレーションのプロセスを繰り返します。

配信と評価:最終的なプロトタイプをプロジェクトチーム、クライアント、または利害関係者に提供し、評価と意思決定を行います。プロトタイプ設計プロセス全体を要約して評価し、将来の製品開発の参考にしてください。

ラピッドプロトタイピングの主な方法は何ですか?

1.契約締結

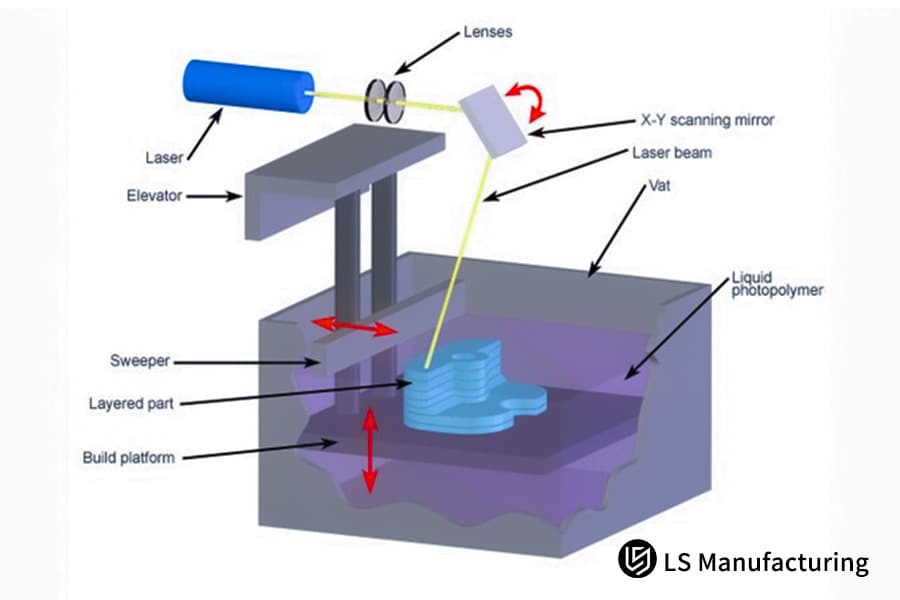

SLAは、コンピューター制御のレーザーを使用して、UV硬化型フォトポリマー樹脂のプールに部品を構築する産業用3Dプリンティングまたは積層造形プロセスです。レーザーは、液体レジンの表面にあるパーツデザインの断面をトレースし、硬化させるために使用されます。その後、固化した層を液状樹脂の表面のすぐ下に下げて、このプロセスを繰り返します。新しく硬化した各層は、その下の層に付着します。このプロセスは、パーツが完了するまで続行されます。

長所

短所

コンセプトモデル用、化粧品プロトタイプ、および複雑な設計の場合、SLAは、他の添加剤プロセスと比較して、複雑な形状と優れた表面仕上げを備えた部品を製造できます。コストは競争力があり、テクノロジーはいくつかのソースから入手できます。

プロトタイプ化された部品は、エンジニアリンググレードの樹脂で作られた部品ほど強度が高くない場合があるため、SLAを使用して製造された部品は機能テストでの使用が限られています。さらに、部品は部品の外面を固めるためにUVサイクルを受けますが、SLAに組み込まれた部品は、劣化しないように、UVと湿度への曝露を最小限に抑えて使用する必要があります。

2.SLSの

SLSは、Protolabsで利用可能な5つの添加剤プロセスの1つです。SLSプロセス中、コンピュータ制御のCO₂レーザーは、ナイロンベースの粉末の温床に下から上に引き込み、粉末を軽く焼結(融合)して固体にします。各層の後、ローラーがベッドの上に新しい粉末の層を置き、プロセスが繰り返されます。SLSは、実際のエンジニアリング熱可塑性プラスチックと同様の硬質ナイロンまたはエラストマーTPU粉末を使用しているため、部品はより高い靭性を示し、正確ですが、表面が粗く、細部に欠けています。SLSは大量の造形を提供し、非常に複雑な形状の部品を製造し、耐久性のあるプロトタイプを作成できます。

長所	短所
SLSパーツは、SLAパーツよりも精度と耐久性が高い傾向があります。このプロセスは、複雑な形状の耐久性のある部品を製造でき、一部の機能テストに適しています。	部品は粒子状または砂質のテクスチャーを持ち、プロセスでは樹脂の選択肢が限られています。

3.FDMの

FDMは、熱可塑性樹脂(ABS、ポリカーボネート、またはABS/ポリカーボネートブレンド)を層状に溶融して再固化し、完成したプロトタイプを形成する押出法を使用します。実際の熱可塑性樹脂を使用しているため、バインダージェッティングよりも強度が高く、機能試験での使用は限られています。

長所	短所
FDM部品は手頃な価格で比較的強力であり、一部の機能テストに適しています。このプロセスでは、複雑な形状の部品を作成できます。	部品の表面仕上げが悪く、波紋の影響が顕著です。また、SLAやSLSよりも添加プロセスが遅く、機能テストへの適合性も限られています。

4.CNC加工

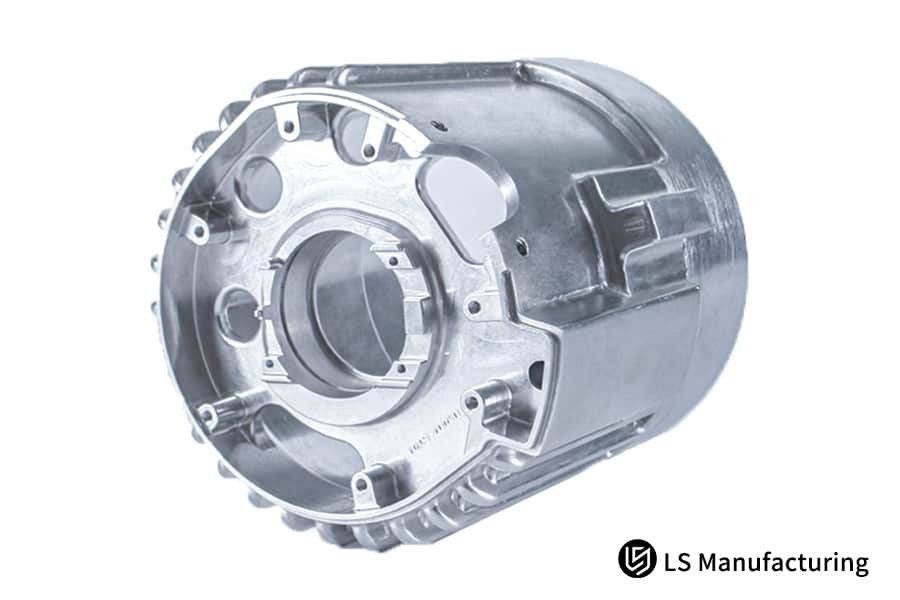

機械加工では、プラスチックまたは金属の固体ブロック(またはロッドストック)をそれぞれCNCミルまたは旋盤にクランプし、サブトラクティブプロセスを通じて完成部品に切断します。この方法は、一般に、あらゆる積層造形プロセスよりも優れた強度と表面仕上げを実現します。また、プラスチックのような材料を使用し、層状に構築されているほとんどの添加剤プロセスとは対照的に、押し出し成形または圧縮成形された熱可塑性樹脂の固体ブロックから作られているため、プラスチックの完全で均質な特性も備えています。材料の選択肢が広いため、引張強度、耐衝撃性、熱変形温度、耐薬品性、生体適合性など、目的の材料特性を備えた部品を作ることができます。良好な公差により、フィットテストや機能テストに適した部品、治具や固定具、最終用途向けの機能コンポーネントが得られます。Protolabsを含む多くのメーカーは、旋削加工とともに3軸フライス加工および5軸インデックスフライス加工を使用して、さまざまなエンジニアリンググレードのプラスチックおよび金属で部品を製造しています。

長所	短所
機械加工された部品は、エンジニアリンググレードの熱可塑性プラスチックと金属を使用しているため、表面仕上げが良好で、非常に丈夫です。3Dプリンティングと同様に、カスタムプロトタイプは、一部のサプライヤーで最短1日で納品できます。	CNC機械加工にはいくつかの幾何学的制限が関連付けられている場合があり、これを社内で行うと、3D印刷プロセスよりも費用がかかる場合があります。このプロセスでは材料を追加するのではなく取り除くため、アンダーカットのフライス加工が難しい場合があります。

5.射出成形

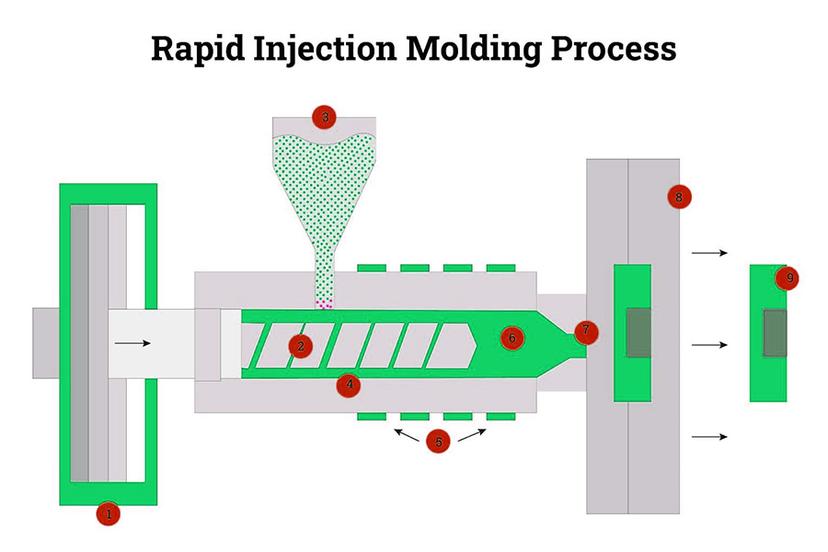

ラピッド射出成形は、熱可塑性樹脂を金型に注入することで機能します、生産射出成形の場合と同じです。このプロセスを「迅速」にしているのは、金型の製造に使用される技術であり、多くの場合、生産金型で使用される従来の鋼ではなく、アルミニウムで作られています。成型部品は強度があり、仕上がりも優れています。また、プラスチック部品の業界標準の製造プロセスでもあるため、状況が許せば、同じプロセスでプロトタイピングを行うことには固有の利点があります。エンジニアリンググレードのプラスチックまたは液体シリコーンゴム(LSR)は、ほとんどすべて使用できるため、設計者はプロトタイピングプロセスの材料制限に縛られることはありません。

長所	短所
成形部品は、さまざまなエンジニアリンググレードの材料から作られており、優れた表面仕上げを備えており、製造段階での製造可能性の優れた予測因子です。	迅速な射出成形に関連する初期ツーリングコストがありますが、これはどの添加剤プロセスやCNC機械加工でも発生しません。したがって、ほとんどの場合、1ラウンドまたは2ラウンド行うのが理にかなっています。ラピッドプロトタイプ射出成形に移行する前に、適合性と機能を確認します。

6. 板金加工

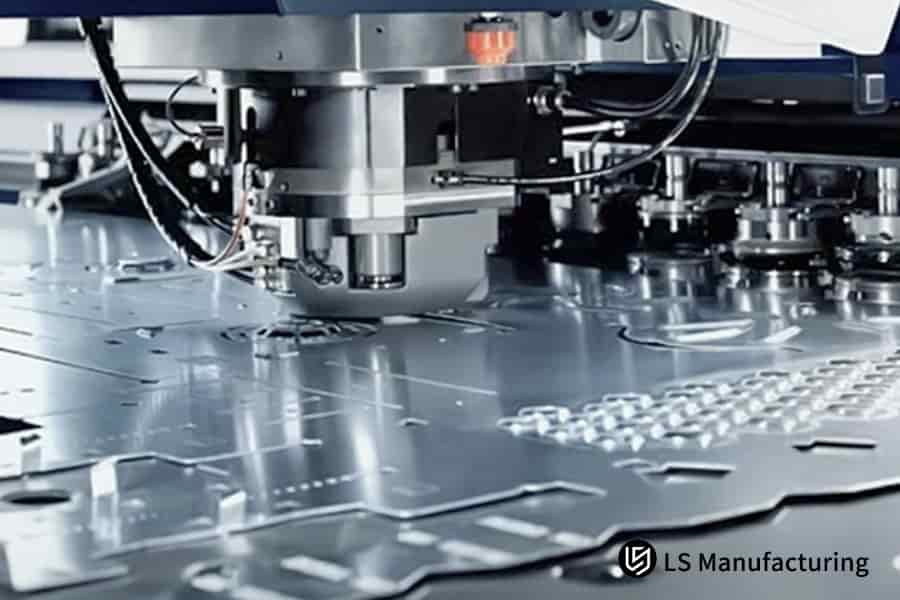

ラピッドシートメタルマニュファクチャリングは、効率的で高精度な金属シート加工技術です。コンピューター制御により、金属板は設計要件に従って切断、曲げ、溶接され、必要な部品を迅速に製造します。この技術は、高度なCNC機器、レーザー切断、スタンピング、およびその他のプロセス方法を組み合わせて、複雑な形状と高精度の要件を持つ板金部品の製造を短時間で完了します。

長所	短所
迅速な板金製造技術は、高効率、高精度、柔軟性、低コスト、環境保護という特徴があります。	高い設備コスト、高い技術要件、高いスクラップ率、高いカスタマイズコストなど。

さまざまな分野でのラピッドプロトタイピングのアプリケーションは何ですか?

ソフトウェアエンジニアリング

ソフトウェアエンジニアリングの分野では、ラピッドプロトタイピング技術は主にソフトウェア開発の初期段階で使用されます。その目的は、システムのさまざまな機能やユーザーインターフェイスを模倣するソフトウェアプロトタイプを作成し、既存の問題を早期に特定して解決できるようにすることです。コンピュータ技術とソフトウェア業界の急速な発展に伴い、ラピッドプロトタイピング技術はさまざまな分野で広く使用され、良好な結果を達成しています。ソフトウェアエンジニアリングの分野では、ラピッドプロトタイピングテクノロジーを使用すると、開発時間サイクルを効果的に短縮し、開発の総コストを削減し、ソフトウェアの全体的な品質を向上させることができます。これにより、開発者はソフトウェアをより高いレベルから複雑で巨大な全体として認識し、特定の目標またはタスク要件を持つ一連のサブモジュールに分解できます。さらに、これにより、開発者はユーザーのニーズをより深く理解できるため、誤解やコミュニケーションの難しさが軽減されます。

UXデザイン

UX(ユーザーエクスペリエンス)デザインプロセスでは、ラピッドプロトタイピング技術も不可欠な役割を果たします。ラピッドプロトタイピングシステムは、コンピュータを使用して3次元エンティティを生成する方法です。これは仮想現実に基づいており、仮想シーンを提供し、それを制御および変更できるため、概念設計から完成品の製造までの全プロセスを実現できます。UXデザイナーは、製品のさまざまな機能やユーザーインターフェースを模倣して、製品の縮小版(プロトタイプ)を作成し、ユーザーがテストや検証できるようにします。プロトタイプどちらか単純な紙にすることができますモデルのプロトタイピングまたは、ユーザーが操作できる完全に機能するデジタルプロトタイプ。このテクノロジーをUXデザインに適用することで、デザイナーはユーザーのニーズをより深く理解し、製品デザインの問題や欠陥を特定できるため、製品のユーザーエクスペリエンスを向上させるためにタイムリーに調整と最適化を行うことができます。

デザイン思考

デザイン思考は、人間中心の継続的なイノベーションと反復の問題解決戦略を表しています。高度な製造の分野で最も有望な新興技術の1つとして、ラピッドプロトタイピング技術は低コストと高効率の特性を備えており、製品の研究開発プロセスの不可欠な部分になりつつあります。ラピッドプロトタイピング技術は、製品設計思考の多くの側面で広く使用されており、主にさまざまな設計ソリューションを迅速に検証および最適化するために使用されています。これに基づいて、この記事では、ラピッドプロトタイピングとデザイン思考を組み合わせて、コンセプトから物理的なオブジェクト、配送までの製品のライフサイクル全体を管理するラピッドプロトタイピングに基づくデザイン思考方法を提案します。これをデザイン思考に適用することで、チームメンバーはユーザーのニーズをより深く理解し、デザインソリューションの実現可能性を迅速に検証し、継続的な反復最適化を通じて製品設計の品質を継続的に向上させることができます。

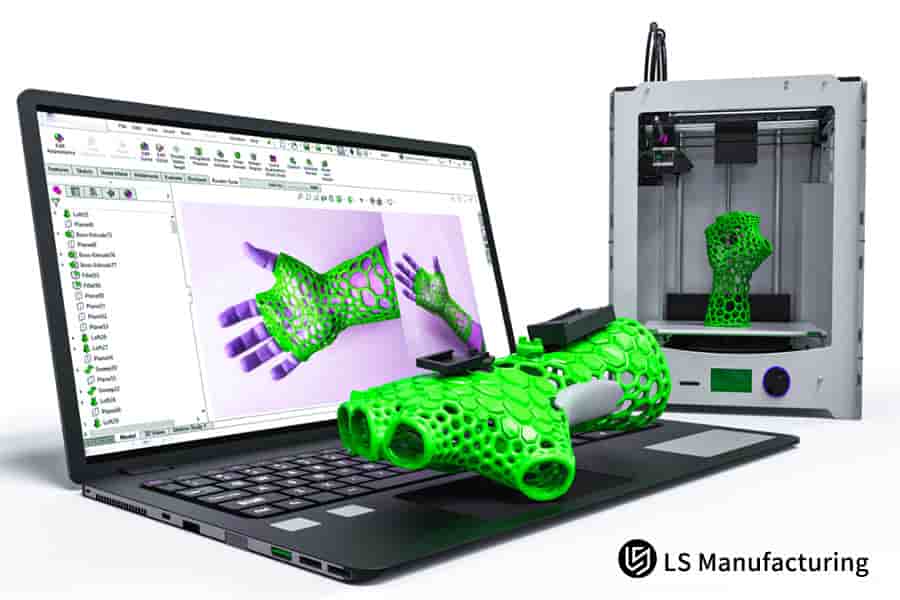

3Dプリンティング

3Dプリンティング技術がカギラピッドプロトタイピング法 デジタルモデルファイルを使用し、レイヤード印刷技術を使用して3次元オブジェクトを作成します。その独自のプロセス特性により、製造分野で最も先進的な加工方法の1つになり、急速に発展しました。3Dプリンティング技術の分野では、ラピッドプロトタイピング手法が製品の設計と製造のあらゆる段階で一般的に使用されています。必要に応じて物理的な部品や製品のプロトタイプを直接作成できるため、設計者により直感的で効果的なデータ情報を提供できます。ラピッドプロトタイピング技術の分野では、3D印刷は明らかな利点を示しています。例えば、複雑な構造や幾何学的な形状を作り出すことができるため、生産の精度と効率が向上し、生産コストが削減されます。したがって、それは新しい設計方法になりました。同時に、3Dプリンティング技術進歩を続け、その応用分野は徐々に拡大しています。

ラピッドプロトタイピングの利点は何ですか?

効率的な製品開発方法として、ラピッドプロトタイピングには多くの大きな利点があります。これがラピッドプロトタイピングの利点:

製品開発サイクルの短縮

ラピッドプロトタイピングは、設計コンセプトをタッチ可能でテスト可能な物理モデルにすばやく変換することにより、コンセプトから市場投入までの製品サイクルを大幅に短縮します。従来の製品開発プロセスでは、設計からプロトタイプの製造、フィードバックのテストまで、長い時間がかかることがよくあります。ラピッドプロトタイピングテクノロジーは、このプロセスを数日から数週間で完了できるため、開発者は設計を早期に検証し、問題を発見し、反復的な最適化を実行できるため、製品の発売が加速します。

設計精度の向上

ラピッドプロトタイピングテクノロジーは、通常、高度なコンピューター支援設計(CAD)ソフトウェアと高精度で複雑性の高い製品プロトタイプを実現するCNC加工装置.これらの技術により、プロトタイプと設計図面の間に高度な一貫性を確保し、手作業による生産や従来の処理方法によるエラーを減らすことができます。高精度のプロトタイプは、製品の機能と性能をより正確に評価するのに役立ち、その後の生産と製造に信頼性の高い基盤を提供します。

コスト削減

のにラピッドプロトタイピング技術初期設備への投資が多くなる可能性がありますが、実際には製品開発サイクル全体で見ると、コスト削減に役立ちます。まず、ラピッドプロトタイピングにより、開発者は設計の問題を早期に検出し、後の生産段階での大規模な変更を回避できるため、不要な無駄とコストを削減できます。次に、ラピッドプロトタイピングは、小ロットで多品種の生産モデルをサポートしているため、企業は市場の変化に柔軟に対応し、在庫のバックログと資本占有を減らすことができます。さらに、3D印刷などのラピッドプロトタイピング技術の普及とコスト削減に伴い、その製造コストも徐々に低下しています。

ユーザーエクスペリエンスとフィードバックの向上

ラピッドプロトタイピングにより、ユーザーや顧客は物理的な製品に早期にアクセスし、直接の体験を通じてフィードバックを提供できます。このような直感的で即時のフィードバックにより、開発者はユーザーのニーズと市場動向をより正確に把握し、的を絞った改善と最適化を行うことができます。同時に、ラピッドプロトタイピングは、投資家やパートナーに直感的な表示方法を提供し、製品に対する自信と認知度を高めるのにも役立ちます。

ラピッドプロトタイピングの例は何ですか?

ラピッドプロトタイピング技術は、実用化において幅広い用途があります。ラピッドプロトタイピングの例 は次のとおりです。

自動車産業

自動車の研究開発段階では、3D印刷技術が自動車のプロトタイプの製造に広く使用されています。これらのプロトタイプは、設計検証、アセンブリ検証、機能検証に使用でき、自動車メーカーが製品開発の早い段階で問題を特定して解決するのに役立ちます。たとえば、フォードは3D印刷技術を使用して、多数のプロトタイプ研究開発の効率を改善するために研究開発の段階で自動車部品の。

電子製品

スマートフォンの設計および開発プロセスでは、ラピッドプロトタイピング技術を使用して、携帯電話のケーシング、内部構造、およびその他のコンポーネントのプロトタイプを作成します。携帯電話のプロトタイプを作成することで、設計者は設計計画の実現可能性と美観を視覚的に検証し、設計の問題点を迅速に発見して修正することができます。ユーザーは、携帯電話のプロトタイプを実際に操作して体験し、開発者が製品のユーザーエクスペリエンスを向上させるのに役立つ貴重なフィードバックを提供できます。ラピッドプロトタイピングにより、製品開発サイクルが短縮され、スマートフォンをより早く市場に投入して消費者のニーズを満たすことができます。

医療機器

医療機器開発では、ラピッドプロトタイピング技術を駆使してプロトタイプ臨床検査および検証のための医療機器の。患者向けにカスタマイズされた補綴物およびリハビリテーション機器は、機器の快適性と機能性を確保するために、パーソナライズされたプロトタイプを作成するためのラピッドプロトタイピング技術を必要とすることがよくあります。

教育と研究

教育の分野では、ラピッドプロトタイピング技術を使用して、物理モデル、デモンストレーションデバイスなどの教育ツールが作成されています。科学研究の分野では、研究者はラピッドプロトタイピング技術を使用して実験装置やシステムプロトタイプを構築し、科学実験を行い、仮説を検証します。

よくあるご質問(FAQ)

1.ラピッドプロトタイピングとはどういう意味ですか?

ラピッドプロトタイピングは、製品のプロトタイプを迅速に構築してテストすることにより、製品開発プロセスを加速することを強調する製品開発方法です。このアプローチにより、設計者、エンジニア、開発者は、機能検証、設計評価、およびユーザーテストのための性能モデルを製品開発の早い段階で取得できます。

ラピッドプロトタイピング 2.Is 3Dプリンティングと同じですか?

ラピッドプロトタイピングは、いくつかの点で3Dプリンティングに似ていますが、まったく同じではありません。ラピッドプロトタイピングは、3Dプリンティングを含むさまざまなテクノロジーと方法を包含するより広範な概念です。3Dプリンティングは、ラピッドプロトタイピングで一般的に使用される技術であり、材料をレイヤーごとに積み重ねることでデジタルモデルを物理モデルに変換します。ただし、ラピッドプロトタイピングには、レーザー切断、CNC機械加工、射出成形などの他の技術も含まれます。

3.3Dプリンティングにおけるプロトタイピングとは何ですか?

3Dプリンティングにおけるプロトタイピングとは、3Dプリンティング技術を使用して、デジタルモデルを直接物理的なプロトタイプに変換するプロセスを指します。この技術により、設計者やエンジニアは、製品開発の早い段階で機能検証、設計評価、ユーザーテストのための物理モデルを取得できます。3Dプリントプロトタイピングには、高速で柔軟性があり、経済的であるという利点があり、製品開発サイクルを大幅に短縮し、開発コストを削減できます。3Dプリントの工程では、材料を積み重ねて立体的な立体を作り上げることで、複雑な形状や構造を作り出すことができます。

4.の例は何ですか迅速なPRオトタイピング?

フォードは、研究開発段階で3D印刷技術を使用して、自動車部品の多数のプロトタイプを作成しました。スマートフォンの設計および開発プロセスでは、ラピッドプロトタイピング技術が次の目的で使用されました原型携帯電話のケーシング、内部構造、その他のコンポーネント。医療機器の開発では、ラピッドプロトタイピング技術を使用して、臨床試験および検証用の医療機器のプロトタイプを作成します。教育の分野では、ラピッドプロトタイピング技術を使用して、物理モデル、デモンストレーションデバイスなどの教育ツールが作成されています。

概要

ラピッドプロトタイピングは、効率的で柔軟性があり、低コストの製品開発方法です。プロトタイピングの意味 高度な製造技術を使用して、デザインのアイデアをタッチ可能でテスト可能な物理プロトタイプにすばやく変換し、製品開発を大幅に加速します。開発コストとリスクを処理し、削減します。技術の継続的な進歩と応用分野の継続的な拡大により、ラピッドプロトタイピング技術は将来、より重要な役割を果たし、製品の革新と産業のアップグレードを強力にサポートします。
