تُعدّ قوالب حقن البلاستيك أدواتٍ بالغة الأهمية في إنتاج المنتجات البلاستيكية. ويرتبط اختيار موادها ارتباطًا وثيقًا بأدائها وعمرها الافتراضي وجودة المنتج النهائي. تُصنع قوالب الحقن من مجموعة واسعة من المواد، تشمل بشكل رئيسي المعادن والمواد غير المعدنية والمواد المركبة. سيأخذكم فريق لونغشنغ في جولةٍ تعريفيةٍ حول عالم مواد قوالب حقن البلاستيك.
ما هو قالب حقن البلاستيك؟
قالب حقن البلاستيك هو قالب معدني مصمم خصيصًا للاستخدام في عملية حقن البلاستيك . بفضل تصميمه الدقيق وهيكله المتقن، يقوم بحقن البلاستيك المنصهر في تجويف القالب تحت ضغط آلة الحقن، ليُشكّل منتجات بلاستيكية بالشكل والحجم المطلوبين بعد التبريد والتصلب. تتكون قوالب الحقن عادةً من قالب متحرك وآخر ثابت. وتتميز بدقة عالية وقوة ومتانة فائقة، مما يجعلها أداة أساسية لا غنى عنها في صناعة معالجة البلاستيك.
ما هي المواد المستخدمة في قوالب حقن البلاستيك؟
تستخدم قوالب حقن البلاستيك مجموعة متنوعة من المواد المصممة لتلبية احتياجات الإنتاج المختلفة، ومتطلبات العمليات، واعتبارات التكلفة. فيما يلي بعض المواد الشائعة المستخدمة في قوالب حقن البلاستيك وخصائصها:
1. المواد المعدنية
(1) التيتانيوم
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
تتطلب قوالب الحقن في مجال الطيران والفضاء متطلبات صارمة فيما يتعلق بخفة الوزن ومقاومة التآكل ومقاومة الحرارة. |
(2) الفولاذ
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
تُستخدم قوالب الحقن على نطاق واسع في صناعات السيارات والإلكترونيات والطب وغيرها من المجالات. |
(3) الفولاذ المقاوم للصدأ
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
تُعد قوالب الحقن في معالجة الأغذية والصناعات الكيميائية والطبية وغيرها من المجالات مناسبة بشكل خاص للتطبيقات التي تتطلب مقاومة للتآكل. |
(4) الألومنيوم
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
قوالب الحقن في المنتجات الإلكترونية وقطع غيار السيارات وغيرها من المجالات التي تتطلب خفة الوزن وأداءً عالياً في تبديد الحرارة. |
(5) المغنيسيوم
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
قوالب الحقن في أغلفة المنتجات الإلكترونية، وقطع غيار السيارات، وغيرها من المجالات التي تتطلب تخفيف الوزن. |
(6) سبيكة الزنك
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
تتطلب قوالب الحقن في صناعة الألعاب والسلع اليومية وغيرها من المجالات متطلبات تكلفة معينة. |
(7) الفولاذ المدلفن على البارد
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
قوالب الحقن التي تحتاج إلى تحمل إجهاد أكبر وتتطلب دقة معينة، مثل قوالب الحقن لقطع غيار السيارات ومكونات المعدات الصناعية. |
(8) سبيكة الكروم والنيكل
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
تتطلب قوالب الحقن في المجالات الكيميائية والطبية وغيرها على وجه الخصوص مقاومة للتآكل وثباتًا عاليًا في درجات الحرارة المرتفعة. |
(9) النحاس الأصفر
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
قوالب الحقن في مجالات الديكورات والأعمال الفنية وما إلى ذلك، حيث توجد متطلبات تكلفة معينة. |
(10) النحاس
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
قوالب الحقن التي تتطلب تبديدًا سريعًا للحرارة ومقاومة للتآكل، مثل قوالب الحقن لأغلفة المنتجات الإلكترونية. |
(11) البرونز
| السمة | مزايا التطبيق | السيناريوهات القابلة للتطبيق |
|
|
قوالب الحقن التي تحتاج إلى تحمل إجهاد وتآكل أكبر، مثل قوالب الحقن الكبيرة وقوالب الحقن لأجزاء المعدات الصناعية. |
2. مادة بلاستيكية
المواد المستخدمة في تقنية قولبة حقن البلاستيك هي في الأساس مواد بلاستيكية، وخاصة اللدائن الحرارية. يمكن لهذا النوع من البلاستيك أن يلين ويتدفق عند تسخينه أثناء عملية قولبة البلاستيك. تُسهّل هذه العملية عملية الحقن في القالب، وتتصلّب المادة لتحافظ على شكلها بعد التبريد. فيما يلي بعض المواد البلاستيكية الشائعة المستخدمة في التشكيل:
مطاط السيليكون: يُستخدم قولبة السيليكون للمنتجات التي تتطلب المرونة ومقاومة الحرارة، مثل الأجهزة الطبية.
مادة ABS: تُعد مادة ABS من أكثر المواد استخدامًا في قولبة الحقن. وهي تُستخدم على نطاق واسع في تصنيع أغلفة ومكونات السيارات والأجهزة المنزلية والمنتجات الإلكترونية نظرًا لخصائصها الميكانيكية الجيدة ومقاومتها للصدمات والمواد الكيميائية وسهولة معالجتها.
البولي كربونات: يتميز البولي كربونات بشفافية ممتازة، ومقاومة عالية للصدمات والحرارة، وثبات في الأبعاد. ويُستخدم غالبًا في صناعة المنتجات التي تتطلب شفافية عالية وقوة عالية، مثل الأقراص الضوئية، وعدسات النظارات، وخوذات السلامة، وشاشات الأجهزة الإلكترونية، وغيرها.
مادة النايلون : تتميز هذه المادة بقوة عالية، ومقاومة للتآكل، ومقاومة للزيوت، وخصائص تشحيم ذاتي جيدة. وهي تُستخدم عادةً في صناعة المحامل، والتروس، والأنابيب، وأغلفة الكابلات، وغيرها من الأجزاء التي تتطلب تحمل الإجهاد الميكانيكي ومقاومة التآكل.
مادة البولي أوكسي ميثيلين (POM): تشتهر مادة البولي أوكسي ميثيلين بصلابتها العالية، ومتانتها الفائقة، ومقاومتها الممتازة للتآكل. وغالبًا ما تُستخدم في تصنيع الأجزاء الدقيقة، والتروس، والمحامل، والأجزاء المنزلقة، وما إلى ذلك.
PMMA: يُعرف أيضًا باسم الزجاج العضوي، وغالبًا ما يستخدم في صنع العدسات وصناديق العرض واللافتات وما إلى ذلك نظرًا لخصائصه البصرية الجيدة وشفافيته ومقاومته للعوامل الجوية.
مادة البولي إيثيلين تيريفثالات (PET): تُستخدم مادة البولي إيثيلين تيريفثالات بشكل أساسي في صناعة زجاجات المشروبات وتغليف المواد الغذائية وما إلى ذلك، ولكن في عملية التشكيل بالحقن، تُستخدم أيضًا في صناعة بعض المنتجات التي تتطلب شفافية عالية وخصائص حاجز جيدة.
PBT و PETG: تتميز هذه المواد بمقاومة جيدة للحرارة والمواد الكيميائية والخصائص الميكانيكية، وتستخدم بشكل شائع في صناعات السيارات والإلكترونيات والأجهزة المنزلية.
أنواع قوالب الحقن ومتطلباتها من المواد
توجد أنواع عديدة من قوالب الحقن ، لكل منها استخداماتها الخاصة ومتطلباتها من المواد. فيما يلي شرح مفصل لأنواع قوالب الحقن ومتطلباتها من المواد:

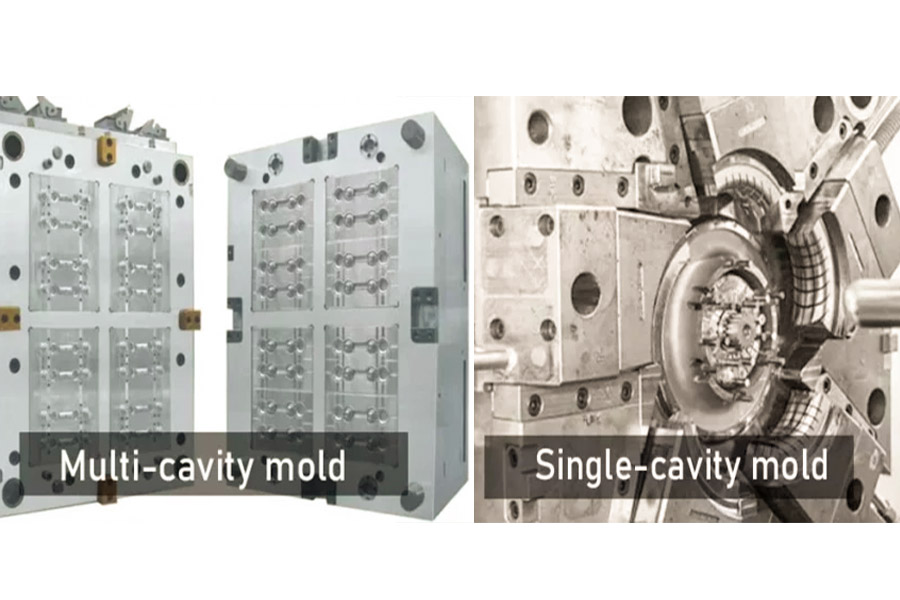

1. قالب ذو تجويف واحد
- الاستخدام: تُستخدم القوالب أحادية التجويف بشكل أساسي في إنتاج الدفعات الصغيرة، خاصةً عندما تكون الأجزاء البلاستيكية كبيرة، أو تتطلب دقة عالية، أو عند الحاجة إلى إنتاج تجريبي. وبفضل تصميمها البسيط، وانخفاض تكلفة تصنيعها، وقصر مدة دورة الإنتاج، تُعدّ القوالب أحادية التجويف مناسبة جدًا لهذا النوع من الاستخدام.
- المادة: عادةً ما تُصنع قوالب الحقن أحادية التجويف من الفولاذ أو الألومنيوم. تتميز قوالب الفولاذ بصلابة عالية ومقاومة للتآكل، وهي مناسبة لإنتاج قطع بلاستيكية عالية الدقة والجودة. أما قوالب الألومنيوم، فتتميز بخفة وزنها وموصلية حرارية جيدة، مما يُسهم في تقصير دورة الحقن وتحسين كفاءة الإنتاج.
2. قالب متعدد التجاويف
- المزايا: تتيح القوالب متعددة التجاويف معالجة منتجات متعددة في الوقت نفسه ضمن دورة إنتاج واحدة، مما يُحسّن كفاءة الإنتاج بشكل كبير. إضافةً إلى ذلك، تتميز هذه القوالب باستغلال أمثل للمواد وتكاليف إنتاج أقل، وهو أمر بالغ الأهمية للشركات التي تتطلب الإنتاج بكميات كبيرة.
- المادة: تتطلب القوالب متعددة التجاويف تحمل ضغط حقن وصدمات أكبر، لذا تُصنع عادةً من الفولاذ المقوى. يتميز الفولاذ المقوى بصلابة ومتانة عاليتين، مما يضمن احتفاظ القالب بشكله وثبات أبعاده على مدى فترات استخدام طويلة.
3. قالب العداء الساخن
- المواد: تتطلب قوالب القنوات الساخنة خصائص جيدة لإدارة الحرارة لضمان الحفاظ على درجة الحرارة المناسبة للبلاستيك المنصهر داخل القالب. لذلك، تُختار عادةً سبائك النحاس كمواد لهذه القوالب. تتميز سبائك النحاس بموصلية حرارية عالية ومقاومة جيدة للتآكل، مما يضمن استقرار وموثوقية أنظمة القنوات الساخنة.
- التطبيق: تم استخدام قوالب القنوات الساخنة بنجاح لمعالجة مواد بلاستيكية متنوعة، بما في ذلك الإلكترونيات والسيارات والمستلزمات الطبية والضروريات اليومية والألعاب والتعبئة والتغليف ومعدات البناء والمكاتب.
4. قوالب حقن بلاستيكية مصممة حسب الطلب
- اختيار المواد: يتميز اختيار المواد المستخدمة في قوالب حقن البلاستيك المصممة حسب الطلب بمرونة عالية، حيث يمكن تخصيصها وفقًا لشكل وحجم ودقة القطع البلاستيكية المطلوبة وبيئة الإنتاج. تشمل المواد الشائعة الفولاذ والألومنيوم وسبائك النحاس والمواد البوليمرية.
- التطبيق: قوالب حقن البلاستيك المخصصة مناسبة للعديد من التطبيقات الخاصة، مثل إنتاج الأجزاء عالية الدقة، والأجزاء ذات الأشكال المعقدة، والأجزاء الكبيرة، والأجزاء التي تتطلب خصائص خاصة (مثل مقاومة درجات الحرارة العالية، ومقاومة التآكل، وما إلى ذلك).
ما هي طرق صنع قوالب حقن البلاستيك؟
هناك طريقتان رئيسيتان لبناء القوالب: التصنيع باستخدام التحكم الرقمي الحاسوبي (CNC) والتصنيع بالتفريغ الكهربائي (EDM).
1. التصنيع باستخدام الحاسوب (CNC)
تُعدّ عملية التصنيع باستخدام الحاسوب (CNC) لصنع القوالب عملية آلية تستخدم معدات التصنيع والقطع لتشكيل القالب بأبعاد محددة وفقًا لتعليمات مُبرمجة حاسوبيًا. تقوم أنظمة CNC بتحويل ملفات التصميم المُفصّلة إلى تعليمات قابلة للبرمجة تقرأها آلة CNC وتنفذها. يقوم مهندسو تصميم المنتجات بإنشاء تصاميم افتراضية دقيقة للمنتجات باستخدام برامج التصميم بمساعدة الحاسوب (CAD) التي تُحدد كل تفاصيل البناء.
بمجرد اكتمال تصميم CAD ، يستطيع مهندسو القوالب استخدام برامج التصنيع بمساعدة الحاسوب (CAM) لتحويل التصميم إلى تعليمات يفهمها جهاز CNC. ثم تُحمّل الأوامر المُولّدة إلى جهاز CNC، ويتم قطع المعدن بدقة باستخدام أدوات القطع المناسبة لتلبية المواصفات الدقيقة لتصميم المنتج.
2. التصنيع بالتفريغ الكهربائي (EDM)
على غرار القطع بالليزر، لا تتطلب عملية القطع بالتفريغ الكهربائي (EDM) استخدام القوة الميكانيكية لقطع المعادن. بدلاً من ذلك، تستخدم أقطابًا كهربائية، مصنوعة عادةً من الجرافيت، يتم تركيبها على آلة القطع بالتفريغ الكهربائي ووضعها فوق قالب مغمور في سائل عازل.
ثم يُنزل القطب الكهربائي على القالب، ويُستخدم مصدر طاقة مُتحكم به لكسر المعدن وتوزيعه في المنطقة المقابلة للقطب دون ملامسة القالب. وعلى الرغم من أن عملية التفريغ الكهربائي (EDM) أبطأ عادةً، إلا أنها قادرة على إنتاج أشكال لا يُمكن الحصول عليها باستخدام آلات CNC التقليدية.
الأسئلة الشائعة
1. ما هي المادة البلاستيكية المستخدمة في قولبة الحقن؟
يُعدّ التشكيل بالحقن طريقة شائعة الاستخدام لتشكيل البلاستيك، وهي مناسبة لمجموعة متنوعة من المواد البلاستيكية. تشمل المواد البلاستيكية الشائعة المستخدمة في التشكيل بالحقن: ABS، والبولي إيثيلين (PE)، والبولي بروبيلين (PP)، والبوليسترين (PS)، والبولي كربونات (PC). بالإضافة إلى ذلك، هناك مواد بلاستيكية أخرى شائعة الاستخدام في التشكيل بالحقن، مثل الأكريليك (PMMA)، والنايلون، والبولي أميد (PA)، والبولي أوكسي ميثيلين (POM).
2. مم تتكون قوالب حقن البلاستيك؟
تُصنع قوالب حقن البلاستيك من فولاذ خاص يُستخدم في تشكيل المنتجات البلاستيكية. يتميز هذا الفولاذ عادةً بصلابة عالية ومقاومة للتآكل ومتانة فائقة، مما يضمن احتفاظ القالب بشكله وثبات أبعاده على مدى فترات استخدام طويلة. تشمل أنواع الفولاذ الشائعة المستخدمة في القوالب: الفولاذ الإنشائي الكربوني، وفولاذ الأدوات الكربوني، وفولاذ الأدوات السبائكي، والفولاذ عالي السرعة.
3. ما هي المواد المستخدمة في صنع القوالب؟
بشكل عام، يُختار نوع مادة القالب بناءً على استخدامه ومتطلبات أدائه. بالإضافة إلى فولاذ القوالب المذكور سابقًا، يمكن استخدام مواد أخرى، مثل سبائك الألومنيوم والنحاس، للقوالب ذات المتطلبات الخاصة. تُختار هذه المواد لتلبية متطلبات الصلابة، ومقاومة التآكل، ومقاومة الصدأ، والتوصيل الحراري، وسهولة التشكيل للقالب.
4. ما هي المعدات المستخدمة في عملية قولبة الحقن؟
المعدات الرئيسية المستخدمة في عملية التشكيل بالحقن هي آلة التشكيل بالحقن (المعروفة أيضًا باسم آلة التشكيل بالحقن). تُستخدم هذه الآلة لحقن البلاستيك المنصهر في قالب، والحصول على منتج بلاستيكي بالشكل المطلوب بعد التبريد والتصلب. تتكون بشكل أساسي من نظام الحقن، ونظام تثبيت القالب، ونظام النقل الهيدروليكي، ونظام التحكم الكهربائي، وغيرها. تستطيع آلة التشكيل بالحقن إتمام عمليات صهر البلاستيك، والحقن، والحفاظ على الضغط، والتبريد، وفك القالب تلقائيًا وفقًا لبرامج ومعايير محددة مسبقًا.
ملخص
تُعدّ قوالب الحقن أدواتٍ بالغة الأهمية في صناعة معالجة البلاستيك. فمن خلال التصميم الدقيق وعمليات التشغيل الفعّالة، يُمكنها إنتاج مجموعة متنوعة من المنتجات البلاستيكية عالية الجودة. وخلال عملية حقن القوالب، من الضروري مراعاة جوانب عديدة، مثل تصميم القالب، واختيار آلة حقن القوالب، وعملية حقن القوالب نفسها، والمعالجة اللاحقة، لضمان جودة وكفاءة الإنتاج. وبفضل الابتكار والتطوير التكنولوجي المستمر، ستُطبّق قوالب الحقن وتُطوّر في مجالاتٍ أوسع.
