No campo da manufatura industrial,A dobra de metal é um dos processos comuns. Quer se trate de fabricação de automóveis, fabricação de máquinas, eletrodomésticos, construção e outras indústrias, o processo de dobra de chapas metálicas é inseparável. Então, o que exatamente é dobra de metal na indústria? Ao ler este artigo, todas as suas perguntas serão respondidas. Em seguida, vamos entrar no oceano de conhecimento sobre dobra de metal!

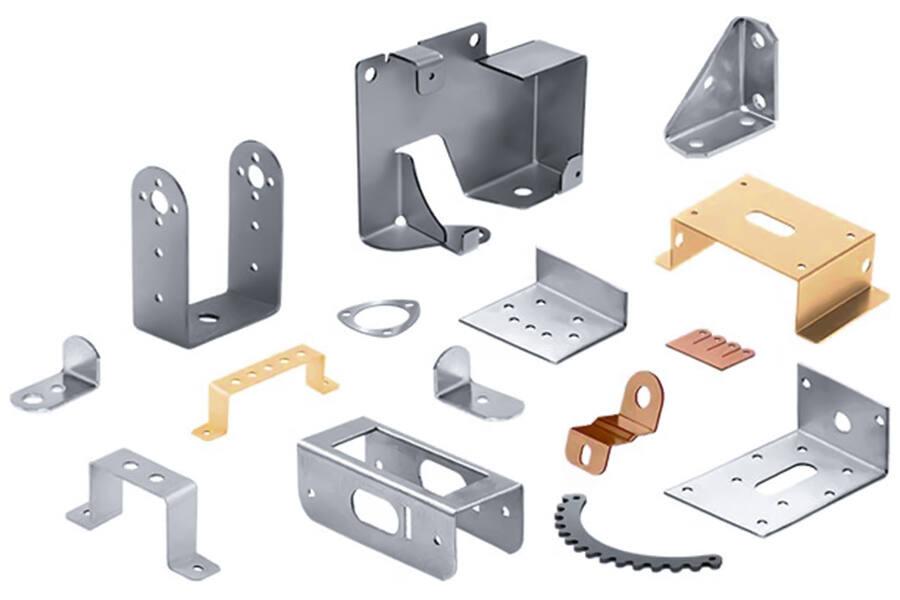

O que é dobra de metal?

A dobra de metal é o uso da força para deformar o metal em diferentes formas geométricas. Dobrar uma folha fina de metal uma ou mais vezes para formar a geometria final é chamado de dobra de metal. A espessura do metal usado pode variar. A espessura mínima que pode ser dobrada é de aproximadamente 127 mm, a espessura máxima depende do tipo e espessura do material. Normalmente, a espessura da chapa de aço não excede 6 mm. Geralmente, o raio de curvatura deve ser igual ou maior que a espessura do material.

Quais são os principais métodos de dobra de metal?

A dobra de metal é um processo demateriais metálicos de dobraem formas específicas. Os principais métodos incluem o seguinte:

1. V-flexão:

Este método é muito comum e é utilizado para a maioria dosnecessidades de dobra. O método usa um "punção" e uma "matriz em V" para dobrar a chapa metálica em ângulos especificados. Neste processo, o punção aplica força na chapa metálica no local sobre a matriz em V. Como resultado da força do punção, um ângulo é formado na chapa metálica. O método de dobra em V é relativamente eficiente porque pode ser utilizado para dobrar chapas de aço sem ter que mudar sua posição.

Existem trêstipos de flexão em V:

※ Cunhagem

A cunhagem é um processo de dobra no qual o punção e a peça de trabalho são inferiores na matriz. Isso produz um ângulo controlado, o que leva a um pequeno retorno elástico. Há mais tonelagem necessária neste tipo de dobra do que na dobra a ar e na dobra de fundo.

As vantagens da cunhagem são que, para produzir resultados excelentes, a precisão é essencial e é exatamente isso que o método de cunhagem pode oferecer. Além de ser preciso, repetir os resultados também é uma tarefa fácil quando se trata de usar essa técnica.  O retorno elástico também é menos comum ao usar a cunhagem, o que significa que é menos provável que o metal retorne ao seu estado original.

※ Flexão de fundo

Flexão de fundotambém usa um punção e uma matriz inferior em forma de V, assim como a dobra a ar. A diferença é que o punção é usado para empurrar o metal totalmente para dentro da matriz para criar uma dobra. A dobra do fundo (ou fundo, como também é conhecida) recebe esse nome porque o metal é forçado para o fundo da matriz. Pressões mais altas são usadas e o metal entra em contato total com o punção e a matriz.

Como o material é pressionado na parte inferior da matriz, a matriz usada determinará o ângulo de curvatura alcançado. Com a dobra inferior, você deve trocar a matriz para obter um ângulo de dobra diferente. Este não é o caso da dobra a ar porque o punção pode ser empurrado para uma profundidade diferente na matriz. A flexão do fundo resulta em menos retorno elástico e cria ângulos mais precisos. A grande desvantagem é que cada novo raio de curvatura requer uma matriz inferior diferente, o que significa trocá-la manualmente na máquina. O maquinário também é colocado sob mais pressão durante a produção.

※ Dobra de ar

Dobra parcial ou dobra de ar, deriva seu nome do fato de que a peça de trabalho não toca totalmente nas peças do ferramental. Na dobra parcial, a peça de trabalho repousa sobre 2 pontos e o punção empurra a dobra. Ainda é geralmente feito com uma prensa dobradeira, mas não há necessidade real de uma matriz lateral. A dobra de ar oferece muita flexibilidade. Digamos que você tenha um dado e um soco de 90°. Com este método, você pode obter um resultado entre 90 e 180 graus. Embora menos preciso do que o fundo ou a cunhagem, esse tipo de simplicidade é a beleza do método. Caso a carga seja liberada e o retorno elástico do material resulte em um ângulo errado, é simples ajustar apenas aplicando um pouco mais de pressão. Claro, isso é resultado de uma precisão menor em comparação com o fundo. Ao mesmo tempo, a grande vantagem da dobra parcial é que nenhuma reformulação é necessária para curvas de diferentes ângulos.

2. Dobra do rolo

Estetécnica de dobra de metalenvolve dobrar as folhas em formas curvas. Esta técnica faz uso de critérios de dobra de rolo de chapa metálica, que envolvem o uso de três rolos, um sistema de prensagem hidráulica e um freio. A distância entre os três rolos permite ao fabricante dobrar as chapas em curvas.

3. Dobra em U

A dobra em U é exatamente semelhante ao método de dobra em V. Este método faz uso de um punção em forma de U junto com uma matriz em forma de U. A única diferença entre a flexão em V e a flexão em U é que a folha resultante está em forma de U em vez de em forma de V.

4. Dobra rotativa

O método de dobra rotativa é implantado sempre que uma dobra de um ângulo superior a 90 graus é necessária. Também pode ser considerado semelhante ao da dobra em V, mas a saída neste processo é mais uniforme e estética, pois a máquina de dobra de chapas metálicas usada neste método não arranha a superfície da chapa.

5. Dobra de borda

Esta técnica de dobra de bordas de chapas metálicas ajuda o fabricante a dobrar as bordas sem danificá-las. O método de dobra de bordas de chapa metálica é mais comumente utilizado nas seções de chapas metálicas que são mais curtas do que a peça metálica restante. Ajuda a eliminar a nitidez dos cantos e aumenta a aparência estética do resultado.

6. Limpe a dobra

Este método de dobra faz uso de uma matriz de limpeza. A folha de metal é cuidadosamente colocada dentro da matriz de limpeza e uma almofada de pressão aplica pressão na folha. Mais tarde, o punção é usado para fazer a dobra desejada na folha.

Quais são as diferenças entre dobra de ar e flexão de fundo?

A dobra a ar e a dobra do fundo são realizadas usando o mesmo equipamento: uma matriz e um punção. A diferença entre esses dois métodos de dobra se resume à técnica usada quando uma dobra é criada. A dobra inferior é quando a peça é pressionada totalmente para baixo até a parte inferior de uma matriz (daí "flexão inferior") para formar um ângulo. A dobra a ar é quando a peça é pressionada parcialmente para baixo contra uma matriz para criar um determinado ângulo. A peça ainda tem folga entre ela e o fundo da matriz ("flexão de ar" para o ar visível entre os dois).

A dobra de fundo pode ser usada para criar curvas precisas e organizadas em peças de metal que precisam de maior precisão. A dobra a ar é um pouco menos precisa, mas é mais rápida e muito mais conveniente no processo de produção. Ambos os processos de dobra podem ser realizados usando uma dobradeira manual ou controlada por CNC. Em geral, serão necessárias dobradeiras mais precisas para a dobra a ar. Quando se trata de dobra de fundo, no entanto, a precisão na prensa é menos importante, mas mais sucata pode ser gerada. Mais manutenção do equipamento também pode ser necessária para a dobra do fundo devido à pressão exercida contra a matriz e ao impacto no sistema hidráulico da prensa dobradeira.

Opções	Dobra de ar	Flexão de fundo
Ferramentas personalizadas	Não é necessário	Pode ser necessário
O / Raios	Matriz única pode acomodar vários raios de ângulo	A matriz exclusiva é necessária para cada raio de ângulo
Precisão do ângulo	>± 45′	±15-30′
Melhor usado para	Peças onde a precisão da curvatura não é vital	Peças onde a precisão da dobra é importante
Precificação	Sem investimento em ferramentas / preço de peça mais alto	Investimento em ferramentas / preço de peça mais baixo

Quais equipamentos são usados na dobra de metal?

Se você deseja obter resultados precisos e excelentes quandodobrando metal, você tem que usar ferramentas especializadas. Três ferramentas indispensáveis comuns para dobrar chapas metálicas são dobradeiras hidráulicas, dobradeiras manuais e tesouras.

1. Máquina de dobra de metal ou máquina de dobra CNC hidráulica

Uma prensa dobradeira hidráulica é mais complexaferramenta de dobra de metal. A máquina está equipada com um sistema hidráulico e pode dobrar chapas mais grossas e maiores. Ele também vem com um sistema de controle digital que pode programar diferentes dobras e executá-las automaticamente. É ideal para grandes empresas de manufatura que produzem grandes peças de chapa metálica.

2. Máquina de dobragem manual

As chapas de metal geralmente são dobradas usando uma dobradeira manual. As ferramentas variam em tamanho dependendo da espessura da chapa e são normalmente usadas para dobras simples. Pequenas empresas de usinagem e oficinas costumam escolhê-lo porque também é bastante fácil de usar e transportar.

3. Tesoura

Use uma tesoura para cortar a folha de metal em pedaços. Suas funções incluem cortar chapas de metal em formas geométricas precisas antes de dobrá-las; eles podem ser manuais ou elétricos.

Quais materiais são adequados para dobra de metal?

Você não pode dobrar materiais elástico-plásticos em uma prensa dobradeira. Você também pode danificar a máquina se tentar fazer isso. Cuidado especial deve ser tomado ao decidir sobre materiais para dobra de metal durante a fabricação. Vamos dar uma olhada em alguns dos melhores materiais recomendados para conformação e dobra de metais.

• Aço carbono:O aço carbono é um dos materiais mais flexíveis e fortes usados na fabricação de chapas metálicas. Como o material é reciclável, também ajuda a reduzir a pegada de carbono.
• Alumínio:O alumínio é usado principalmente em aplicações leves. Cuidado especial deve ser tomado ao dobrar o alumínio para evitar que o material caia ou rache nos cantos.
• Aço inoxidável:Quando o produto final precisa ser forte e durável e a resistência do metal é alta, o aço inoxidável é a primeira coisa que vem à mente. O aço inoxidável também requer o uso de máquinas de dobra de chapa metálica de alta potência para formar produtos.
• Titânio:O titânio é um material resistente à corrosão e forte, ideal para a tecnologia de dobra de metais. Se o seu produto for um equipamento médico ou esportivo, o titânio deve ser o material de sua escolha.
• Cobre:O custo é o material mais resistente à corrosão, mas também o mais barato. O cobre permite a dobra de chapas metálicas de alta precisão. O cobre é um material comprovado amplamente utilizado por muitas indústrias de dobra de metal para uma variedade de propósitos.

Estes são os melhores materiais para todos os tipos de dobra de chapas metálicas. O aço carbono é o mais comumente usado dos materiais acima. Existem muitos outros metais que podem ser usados no processo de dobra. Mas certifique-se de fazer uma pesquisa adequada antes de escolher o material.

Perguntas frequentes

1. Qual é o significado de dobra de metal?

O processamento de dobra de metal é de grande importância na produção industrial, principalmente porque pode dobrar materiais metálicos em várias formas, como arcos, ângulos, círculos, etc., para atender a diferentes necessidades industriais. Ao mesmo tempo, ele também pode controlar com precisão o tamanho dos materiais metálicos para fazê-los atender aos requisitos de design. Através do processamento de dobra, o material metálico pode formar um certo raio de curvatura na curva, aumentando assim sua resistência e rigidez. Além disso, o processamento de dobra de metal geralmente tem as vantagens de alta eficiência, velocidade e alta precisão, o que pode melhorar muito a eficiência da produção e reduzir os custos de produção. Finalmente, o processamento de dobra de metal pode tornar a superfície dos produtos de metal lisa, livre de rebarbas, rachaduras e outros defeitos, melhorando assim a qualidade e a confiabilidade do produto. Isso é especialmente importante para alguns produtos de metal que requerem uso a longo prazo.

2. Qual é o método de dobra de metal?

Os métodos de processamento de dobra de metal incluem principalmente o seguinte: Dobra manual: Para materiais de metal mais finos e macios, ferramentas manuais como alicates, martelos, etc. podem ser usadas para dobrar. Dobra mecânica: Para materiais metálicos mais espessos ou mais duros, geralmente é necessário equipamento mecânico especial para dobrar, como dobradeiras, laminadoras de chapas, etc. Dobra térmica: Certos materiais metálicos, como alumínio, cobre, etc., têm boa plasticidade e condutividade térmica. No processo de dobra a quente, o material metálico é primeiro aquecido a uma certa temperatura e, em seguida, a força mecânica é usada para dobrá-lo. Dobra de rolamento: A dobra de rolamento é um método de dobra que exerce grandes forças sobre materiais metálicos. Ao colocar um material metálico entre os rolos de uma máquina de laminação, é aplicada uma força gradualmente crescente, fazendo com que o material metálico se dobre com o movimento dos rolos.

3. Em que arte marcial se baseia a dobra de metal?

A dobra de metal não é baseada em algumas artes marciais, mas nas propriedades mecânicas e nas leis de deformação plástica dos materiais metálicos. Quando a força externa atua sobre um material metálico, ocorrerá um deslizamento relativo entre as camadas atômicas dentro do metal, causando deformação plástica de todo o material. Essa deformação plástica é a premissa e a base para dobrar materiais metálicos.

4. O que a dobra de metal pode fazer?

A dobra de metal tem uma ampla gama de aplicações na indústria de manufatura, incluindo, mas não se limitando aos seguintes aspectos: Indústria de eletrodomésticos: como geladeiras, máquinas de lavar, condicionadores de ar e outros eletrodomésticos, através da tecnologia de dobra pode produzir uma aparência bonita e excelente desempenho estrutural invólucro de metal. Indústria automotiva: A fabricação de carrocerias, portas, capôs e outros componentes de automóveis é inseparável da tecnologia de dobra. Através do processamento de dobra preciso, a precisão e a confiabilidade das peças automotivas podem ser garantidas e o desempenho geral do automóvel pode ser melhorado. Indústria de equipamentos mecânicos: Ao fabricar vários gabinetes, racks, caixas e outras peças estruturais, a tecnologia de dobra precisa ser usada para concluir o processamento de dobra de chapas metálicas.

Resumo

Como uma tecnologia importante no processamento de chapas metálicas, a dobra de metal desempenha um papel importante na fabricação moderna. Por meio de inovação e desenvolvimento contínuos, a tecnologia de dobra de metal injetará um novo ímpeto no desenvolvimento da indústria de manufatura e promoverá o desenvolvimento da indústria de manufatura em uma direção mais inteligente, de alta precisão, verde e diversificada.
