A usinagem de pinhão desempenha um papel vital em várias indústrias, incluindo a automotiva, aeroespacial e maquinário pesado. A qualidade do produto final depende em grande parte do processo de fabricação correto. Não se trata apenas do método; Padrões e regulamentos rígidos devem ser respeitados para atender aos requisitos de desempenho e segurança. Seja por meio de fresagem, brochamento ou outras técnicas, a precisão é fundamental para garantir uma operação eficiente e segura das engrenagens. Neste artigo, vamos explorarComo funciona a usinagem de pinhão?

O que é usinagem de pinhão?

OSignificado da usinagem de pinhãorefere-se ao uso de matérias-primas (geralmente metais, como aço, ferro fundido, ligas de alumínio, etc.) por meio de uma série de processos de usinagem mecânica, como corte, retificação, laminação, etc., para produzir com precisão engrenagens de pinhão que atendam aos requisitos do projeto. processo. O pinhão é uma parte importante do sistema de transmissão mecânica. Ele transmite torque e movimento rotacional através da malha entre os dentes e realiza a conversão e transmissão de energia mecânica.

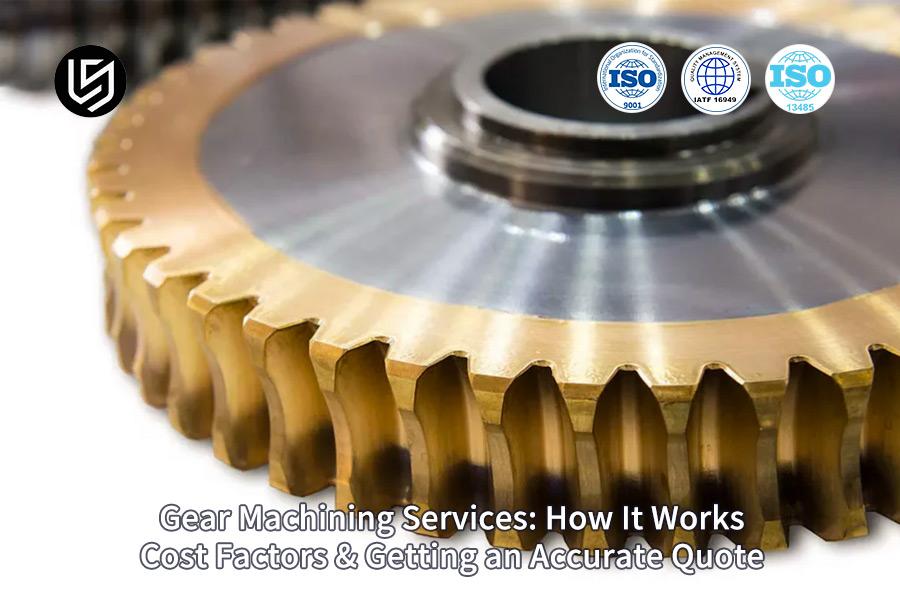

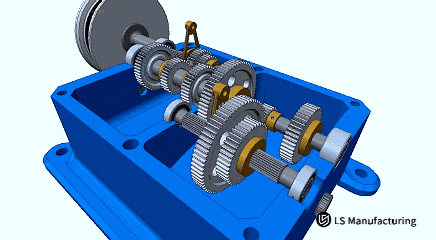

Como funciona a usinagem de pinhão?

A usinagem de pinhão é um processo complexo e delicado que geralmente envolve várias etapas e processos. A seguir estão as etapas gerais e os princípios de funcionamento da usinagem de pinhão:

Processos	Descrição
Preparação do material	Selecione matérias-primas que atendam aos requisitos de projeto e execute o pré-processamento necessário, como corte em formas e tamanhos apropriados.
Usinagem de desbaste	Processamento de matérias-primas em blanks de engrenagens próximas à forma e tamanho finais por meio de corte, fresagem e outros processos.
Processamento da forma do dente	Use equipamentos especiais de processamento de engrenagens, como fresadoras de engrenagens, máquinas de modelagem de engrenagens, etc., para processar com precisão a forma do dente da engrenagem. Esta etapa requer precisão e estabilidade extremamente altas para garantir o desempenho da malha de engrenagens e a eficiência da transmissão.
Tratamento térmico	Para melhorar a dureza e a resistência ao desgaste das engrenagens, muitas vezes é necessário realizar tratamento térmico em engrenagens processadas, como têmpera e revenimento.
Acabamento	Execute um acabamento adicional na engrenagem tratada termicamente, como retificação da superfície do dente, remoção de rebarbas, etc., para melhorar a qualidade da superfície e a precisão da engrenagem.
Inspeção e teste	Inspeção e teste rigorosos das engrenagens de pinhão processadas, incluindo medição dimensional, detecção de erro de forma e posição, detecção de rugosidade superficial e teste de desempenho de transmissão, etc., para garantir que atenda aos requisitos de projeto e padrões de uso.

Qual a importância dos pinhões na usinagem?

Os pinhões desempenham um papel vital na operação de sistemas mecânicos, transmitindo potência e controlando a velocidade de várias máquinas. No processo de usinagem, os pinhões são componentes importantes que permitem que o equipamento opere de forma eficiente e confiável. Seja usado em aplicações industriais ou pequenas máquinas, os pinhões garantem uma transmissão suave de energia, o que afeta diretamente o desempenho geral do equipamento.

• Ajuste da direção da potência:As engrenagens de pinhão desempenham um papel fundamental na mudança da direção da potência em muitos cenários de aplicação, como transmissões de automóveis. Especificamente, o design do pinhão permite que o veículo alterne de forma flexível entre avanço e ré, proporcionando a flexibilidade direcional necessária para várias operações mecânicas.
• Controle preciso da velocidade:Os pinhões desempenham um papel importante no controle de velocidade do equipamento rotativo. Ao usar diferentes tamanhos e configurações de pinhões, a máquina pode aumentar ou diminuir com precisão sua velocidade de operação, garantindo a execução eficiente das tarefas. Esse recurso é particularmente importante em equipamentos como transportadores que precisam ajustar a velocidade de acordo com as condições de carga.
• Conversão de torque eficiente:O tamanho do pinhão e o ajuste da relação são fundamentais para obter a conversão de velocidade e torque. A saída de alto torque é crucial em aplicações como furação e fresamento que exigem penetração de materiais duros. Ajustando corretamente o pinhão, a máquina é capaz de converter a rotação de alta velocidade na saída de alto torque necessária.
• Sentido de rotação:Os pinhões também têm a capacidade de mudar o sentido de rotação, o que desempenha um papel vital em uma variedade de sistemas. Tomando robôs e carros como exemplos, a função de mudança dos pinhões permite que essas máquinas executem tarefas complexas, como inversão e rotação, aumentando assim a flexibilidade e a diversidade de suas operações.
• Controle de movimento de precisão:Em campos de ponta, como robótica e aeroespacial, os pinhões desempenham um papel vital, pois fornecem a precisão extremamente alta necessária para obter um movimento preciso. Esse controle preciso de posicionamento e movimento garante que o sistema possa operar de forma estável com precisão predeterminada, mesmo em ambientes de alto risco, e atender a requisitos operacionais rigorosos.
• Distribuição eficiente de energia:Os pinhões desempenham um papel vital em sistemas mecânicos de transmissão de energia. Eles garantem a eficiência da distribuição de energia de todo o sistema mecânico. Por meio de pinhões projetados com precisão, a energia pode ser distribuída de forma eficiente para várias partes da máquina, permitindo que vários componentes trabalhem juntos sem causar desequilíbrio ou fazer com que uma área do sistema suporte cargas excessivas. , garantindo assim o desempenho geral e a estabilidade do maquinário.
• Regulação da velocidade de rotação:O pinhão desempenha um papel decisivo para garantir que a máquina funcione a uma velocidade de rotação precisa. Ajustando cuidadosamente a velocidade do pinhão, podemos calibrar com precisão a máquina para que ela possa executar uma tarefa específica na velocidade ideal, garantindo eficiência e evitando estresse excessivo na máquina.
• Transmissão suave de potência:Na usinagem, os pinhões também ocupam uma posição central. Sua principal função é transmitir suavemente a energia de um componente para outro, garantindo o bom funcionamento de todo o sistema mecânico. Este método de transmissão de energia garante que a energia possa ser distribuída uniformemente para todas as partes da máquina, mantendo assim a operação contínua e eficiente da máquina.
• Conversão de torque flexível:Ajustando cuidadosamente a relação de transmissão, podemos obter uma conversão flexível de rotação de alta velocidade e baixo torque para saída de baixa velocidade e alto torque. Esse recurso é crítico para máquinas pesadas, que geralmente exigem grandes quantidades de torque para concluir tarefas pesadas, como levantar, perfurar ou cortar.

Quais são os tipos de processos de usinagem de pinhão?

A usinagem de pinhão abrange uma variedade de métodos que permitem aos fabricantes criar engrenagens de alta qualidade para uma variedade de aplicações. A escolha do método depende de fatores como os materiais usados, a precisão necessária e o tipo específico de engrenagem que está sendo produzida. A seguir estão os principais processos usados na usinagem de pinhão, cada um fornecendo vantagens e recursos exclusivos para diferentes aplicações.

Engrenagem Hobbing

A fresagem de engrenagens é um dos processos de corte de engrenagens mais comuns, amplamente utilizado por sua velocidade e eficiência. Na fresagem de engrenagens, uma ferramenta de corte rotativa chamada placa remove gradualmente o material da peça bruta da engrenagem para formar dentes. A placa gira em alta velocidade enquanto corta simultaneamente a peça bruta, que também está girando. Este processo é adequado para produção em massa e pode ser usado para uma ampla gama de tipos de engrenagens, incluindo engrenagens retas, engrenagens helicoidais e engrenagens helicoidais.

A fresagem de engrenagens é particularmente eficaz para a fabricação de alto volume porque permite o corte contínuo de engrenagens. Este processo é frequentemente utilizado nos setores automotivo e de máquinas industriais, onde é necessário um grande número de engrenagens. A precisão e a velocidade da fresagem de engrenagens a tornam uma escolha popular para fabricantes que procuram produzir engrenagens com qualidade consistente de maneira econômica.

Modelagem de engrenagens

A modelagem de engrenagens é uma tecnologia de fabricação e corte de engrenagens de alta precisão usada especificamente para produzir engrenagens difíceis de alcançar com processos de fresagem. Ao usinar engrenagens, as ferramentas de corte usadas são de vários formatos, incluindo em forma de pinhão, em forma de cremalheira ou ponto único. Para a produção de engrenagens internas e engrenagens combinadas, as ferramentas de corte podem ser selecionadas a partir de projetos de engrenagens retas ou helicoidais. Durante o processo de usinagem, a ferramenta de corte se move na direção axial enquanto a peça gira, indexando com precisão toda a largura da peça até que um perfil de dente completo e uniforme seja formado em torno de seu perímetro. Uma vez concluída a operação de usinagem, a máquina-ferramenta para e a peça de trabalho é usinada com sucesso na engrenagem.

EDM (Usinagem por Descarga Elétrica)

EDM (Usinagem por Descarga Elétrica) é um processo de usinagem não tradicional que usa descarga elétrica para remover material de uma peça de trabalho. Também é conhecido como usinagem por faísca, gravação por descarga elétrica, gravação de molde, corte de fio ou gravação de fio. Na EDM, a faísca elétrica é usada para corroer o material da peça de trabalho. A peça de trabalho é conectada ao terminal negativo da fonte de alimentação e o eletrodo é conectado ao terminal positivo. Os eletrodos são geralmente feitos de grafite ou cobre e projetados na forma desejada. Quando o eletrodo é aproximado da peça de trabalho, as faíscas viajam pela lacuna, aquecendo o material a temperaturas de aproximadamente 8000 °C. Isso faz com que o material derreta e evapore, formando uma pequena cratera na peça de trabalho. Em seguida, mova o eletrodo levemente e repita o processo. A EDM é comumente usada na fabricação para produzir formas e contornos complexos que são difíceis ou impossíveis de alcançar com os processos de usinagem tradicionais. É frequentemente usado para fazer moldes, matrizes e outras ferramentas usadas para produzir outras peças CNC.

Fresamento de engrenagens

O fresamento de engrenagens refere-se ao uso de uma fresa de engrenagens para cortar os dentes de uma peça de engrenagem cujo módulo é igual ou menor que o diâmetro da engrenagem. O princípio de processamento é usar o movimento relativo da fresa e da peça de trabalho para fazer as bordas dos dentes da fresa entrarem em contato e cortarem, respectivamente, com os dentes na superfície da peça de trabalho.

Quais são as aplicações da usinagem de pinhão?

Os pinhões são úteis em muitas indústrias diferentes. Eles são úteis porque transmitem movimento e potência de forma eficiente. Em todos os setores, esses pinhões ajudam as máquinas a funcionar melhor e com mais suavidade. Abaixo, veremos como os pinhões podem desempenhar um papel positivo em diferentes áreas.

Indústria automotiva

Na indústria automotiva, os pinhões são uma parte importante do sistema de transmissão do veículo. O sistema de transmissão inclui os componentes que movem o carro para frente ou para trás. Os pinhões são frequentemente usados como um "diferencial" para ajudar a gerenciar a potência fornecida às rodas. Isso permite que as rodas girem em velocidades diferentes quando o carro gira. Em um diferencial, a engrenagem do pinhão trabalha em conjunto com a coroa dentada. Essas duas marchas ajudam as rodas a girar suavemente na velocidade correta. Os pinhões também são usados em sistemas de direção. Nesse sistema, eles ajudam a converter as voltas do volante no movimento necessário para mover as rodas.

Máquinas Industriais

Em fábricas e indústrias, os pinhões são frequentemente usados em máquinas pesadas. Eles são usados para controlar o movimento de diferentes componentes da máquina e transmitir energia de forma eficiente. Por exemplo, uma correia transportadora que move itens de um lugar para outro usa pinhões para acionar a correia transportadora na velocidade apropriada. Os pinhões também são usados em impressoras. Nesse caso, eles ajudam a controlar os rolos para garantir que a imagem seja nítida e impressa corretamente. Em guindastes e elevadores, os pinhões são usados para levantar objetos pesados e ajudar a mover cargas para cima e para baixo com precisão e segurança.

Robótica e Automação

Com o surgimento da robótica e da automação, os pinhões encontraram novos usos. Nos robôs, eles são usados em articulações para controlar com precisão o movimento e fornecer torque adequado. Torque é a força que faz com que um objeto gire.
Em fábricas com máquinas automatizadas, os pinhões são frequentemente usados em servomotores, que ajudam a controlar braços robóticos e outras peças da máquina. Como os pinhões são pequenos e eficientes, eles são ideais onde o espaço é limitado, mas o movimento preciso é importante.

Indústria aeroespacial

A indústria aeroespacial também faz bom uso de pinhões. Em motores de aeronaves, as engrenagens de pinhão ajudam a controlar a velocidade e o torque de diferentes componentes do motor. Eles também fazem parte do sistema de trem de pouso, garantindo uma implantação e retração suave e segura das rodas. Na indústria aeroespacial, a segurança e o desempenho são muito importantes. A alta confiabilidade dos pinhões é, portanto, uma vantagem importante para esta indústria.

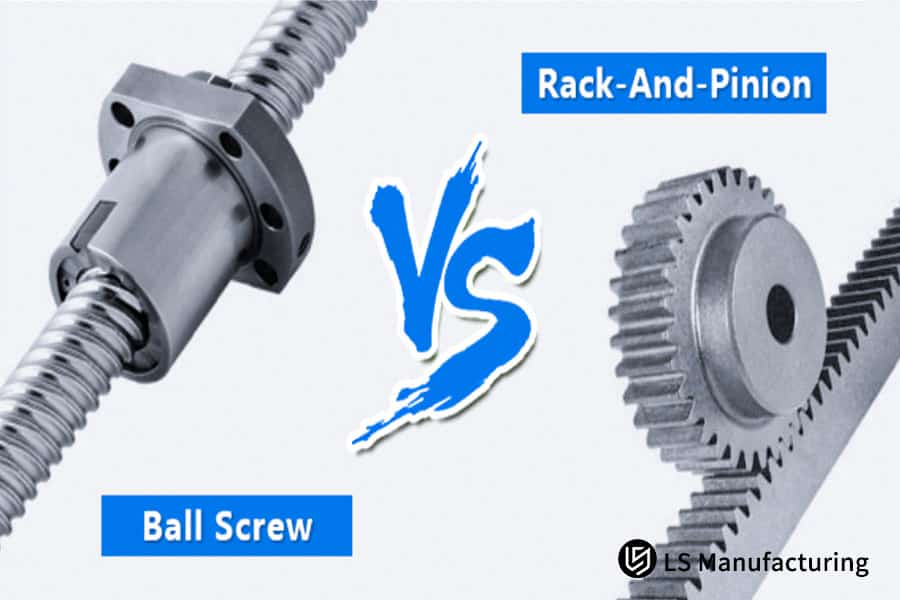

O que é cremalheira e pinhão?

Cremalheiras e pinhões formam um dispositivo eficiente para converter o movimento rotativo em movimento linear. Este dispositivo contém dois componentes principais: um é o rack, que é uma haste longa e reta com dentes projetados de um lado; o outro é o pinhão, que é uma engrenagem circular com dentes e os dentes da malha da cremalheira precisamente. Quando o pinhão gira, ele aciona a cremalheira para se mover em linha reta. Este mecanismo permite o controle preciso do movimento linear com base na rotação do pinhão. Tome o sistema de direção de um carro como exemplo. Quando o motorista gira o volante, essa ação faz com que o pinhão gire, o que, por sua vez, faz com que a cremalheira se mova, girando as rodas do carro.

Como funcionam as cremalheiras e pinhões?

A partir da introdução acima, você já deve conhecer a combinação de cremalheira e pinhão, mas pode não saber muito sobre seu princípio de funcionamento e seus usos específicos em aplicações práticas. A cremalheira e o pinhão são um par de componentes de engrenagem que funcionam juntos. Sua principal função é converter o movimento rotacional em movimento linear. Esse processo de conversão depende de uma engrenagem circular, comumente conhecida como pinhão, cujos dentes se entrelaçam com um membro alongado e dentado chamado cremalheira. Uma vez que o pinhão começa a girar, ele converte a força dessa rotação na força de movimento linear da cremalheira em uma determinada direção.

Quais são as aplicações de cremalheira e pinhão?

Cremalheiras e pinhões são comumente usados no mecanismo de direção de automóveis ou outros veículos com direção de roda. Aqui estão apenas algumas aplicações comuns em que os conjuntos de engrenagens de cremalheira e pinhão são frequentemente usados:

1. Direção do carro:Este sistema funciona convertendo o movimento rotacional em movimento linear. A maioria dos carros, caminhões pequenos e SUVs tem um sistema de pinhão e cremalheira em vez da direção de esfera recirculante encontrada em caminhões maiores, SUVs grandes e outros veículos pesados.
2. Ferrovias:As ferrovias de engrenagem são ferrovias de montanha que usam racks embutidos no centro da via e pinhões na locomotiva. Isso permite que eles viajem em encostas íngremes de até 45 graus, enquanto as ferrovias convencionais dependem apenas do atrito para se mover. Além disso, a adição de cremalheiras e pinhões deu a esses trens uma frenagem controlada e reduziu o impacto da neve ou gelo nos trilhos.
3. Elevadores de escadas:Quase todos os elevadores de escada contêm uma engrenagem de cremalheira e pinhão que permite o movimento ascendente de maneira semelhante ao acima.
4. Atuadores:Os atuadores são máquinas que movem vários componentes, como sistemas de transporte de tubos. Em tal sistema, a cremalheira e o pinhão ajudam a controlar as válvulas necessárias para as funções básicas do sistema.

Perguntas frequentes

1. Como funcionam os pinhões?

A engrenagem do pinhão transmite potência rotacional e torque de um lugar para outro, engrenando com o perfil do dente da engrenagem correspondente, enquanto altera a velocidade de rotação de acordo com a relação do número de dentes entre as engrenagens.

2. Qual é a função do pinhão?

Os pinhões desempenham um papel vital na operação de sistemas mecânicos, transmitindo potência e controlando a velocidade de várias máquinas. No processo de usinagem, os pinhões são componentes importantes que permitem que o equipamento opere de forma eficiente e confiável. Seja usado em aplicações industriais ou pequenas máquinas, os pinhões garantem uma transmissão suave de energia, o que afeta diretamente o desempenho geral do equipamento.

3. Qual é o método de fabricação mais rápido para usinagem de pinhão?

A fresagem de engrenagens é um dos métodos mais rápidos na fabricação de engrenagens e é particularmente adequada para produção em massa, seja de engrenagens retas ou helicoidais. Neste processo, a fresa desempenha um papel fundamental como ferramenta de corte que gera dentes de engrenagem de forma eficiente. A fresagem de engrenagens é, portanto, a escolha de processo ideal para a fabricação de engrenagens de alto volume usando máquinas CNC e centros de usinagem.

4. Por que o pinhão é mais difícil do que a engrenagem?

Os pinhões são geralmente mais duros do que as engrenagens pelos seguintes motivos principais: Nas transmissões de engrenagens, os pinhões estão sujeitos a tensões de flexão e contato relativamente grandes devido ao seu diâmetro menor. As engrenagens do pinhão têm mais contato com a superfície do dente do que as engrenagens maiores e, portanto, são mais suscetíveis ao desgaste. As diferenças na dureza do pinhão têm um impacto significativo no desempenho e na vida útil da engrenagem. Maior dureza ajuda o pinhão a manter melhor resistência ao desgaste e resistência durante a transmissão, melhorando assim a eficiência da transmissão. Ao mesmo tempo, as diferenças de dureza apropriadas também ajudam a garantir a suavidade da transmissão de engrenagens e reduzem a vibração e o ruído.

Resumo

A usinagem de pinhão usa uma variedade de centros e métodos de usinagem, dependendo do material, tamanho e tipo que está sendo produzido. O objetivo final é produzir pinhões que possam suportar o estresse operacional, mantendo a precisão no movimento e na transmissão de energia. Com o avanço contínuo da tecnologia de fabricação, o processo de usinagem de engrenagens de pinhão se tornará mais eficiente e inteligente, fornecendo componentes de maior qualidade para sistemas de transmissão mecânica.
