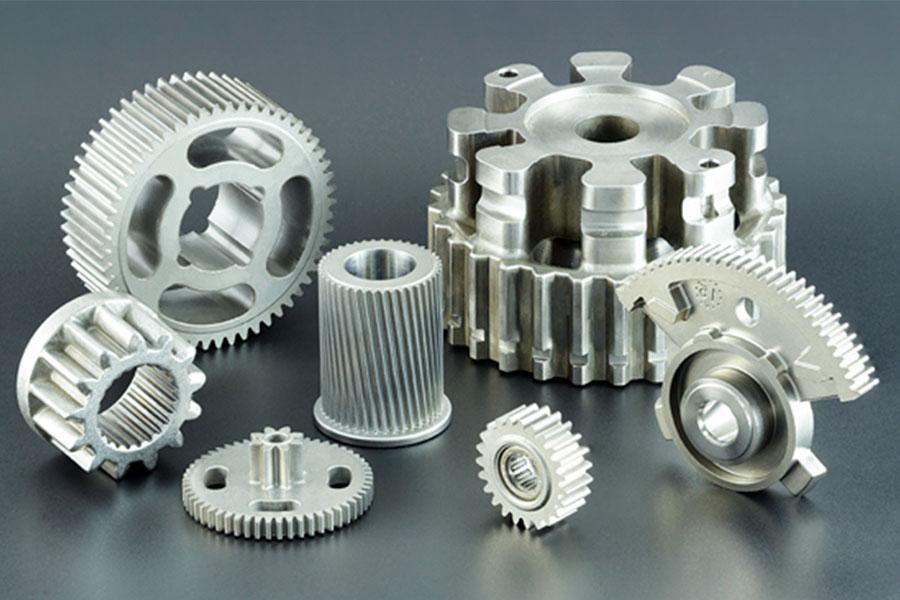

Quais indústrias exigemengrenagens personalizadas? Esta é uma questão que vale a pena explorar em profundidade.

Com o avanço contínuo da tecnologia industrial e a melhoria dos requisitos de desempenho do sistema de transmissão em vários campos,engrenagem como componente central dos sistemas de transmissãosão as necessidades de personalização que estão se tornando cada vez mais proeminentes. Da indústria aeroespacial à fabricação automotiva, de máquinas de engenharia a instrumentação de precisão, todas as indústrias estão procurando soluções de transmissão de engrenagens que sejam mais eficientes, confiáveis e adequadas a condições de trabalho específicas.Fabricação de engrenagens personalizadasnão apenas atende às necessidades especiais dessas indústrias, mas também promove a inovação contínua e o desenvolvimento de tecnologias relacionadas.

Qual é a estrutura básica das engrenagens?

A estrutura básica das engrenagens é complexa e consiste principalmente em três componentes principais:

A primeira édentes da engrenagem, que é uma saliência especialmente projetada na engrenagem que se engata, transferindo potência e movimento rotativo para garantir uma transmissão suave e eficiente entre as engrenagens, e o próximo é oranhura do dente, que é o espaço formado entre duas superfícies dentárias adjacentes. Este espaço existe para acomodar as superfícies dos dentes dos pares de engrenagens, permitindo que eles entrem e saiam do estado de malha suavemente quandofabricação de engrenagens personalizadas. Finalmentecorpo da engrenagemé a parte de suporte e conexão da engrenagem. Inclui rodas (para instalar e fixar engrenagens, transferir torque) e aros (para aumentar a rigidez e a capacidade de carga das engrenagens e proteger os dentes da engrenagem contra danos externos). Esses componentes trabalham juntos para formar um componente importante do sistema de transmissão de engrenagens.

Quais são as vantagens de personalizar as engrenagens?

1. Necessidades específicas altamente combinadas

Engrenagens personalizadas podem ser adaptadas às necessidades específicasdo cliente e cenários de aplicação reais. Na personalização da fabricação de engrenagens, a forma, o tamanho, o material e o desempenho da engrenagem podem ser projetados com precisão para garantir que a engrenagem atenda perfeitamente aos requisitos de uso.

2. Otimize o desempenho e prolongue a vida útil

Ao personalizar a engrenagem, podemos otimizar os parâmetros como módulo, ângulo de pressão e perfil do dente, e obter melhor desempenho sob certas condições de trabalho. Por exemploem aplicações de alta carga e alta velocidade,As engrenagens personalizadas podem fornecer maior capacidade de carga e efeitos de transmissão mais estáveis.

3. Atendendo aos requisitos das indústrias especializadas

Para algumas indústrias especiais, comoaeroespaçoe instrumentos de precisão, as engrenagens padrão muitas vezes não atendem aos seus requisitos especiais. Essas indústrias exigem alta precisão, confiabilidade, alta temperatura, baixa temperatura e resistência à corrosão das engrenagens. Na fabricação de engrenagens personalizadas, a engrenagem pode ser projetada para atender a requisitos específicos para garantir que ainda possa funcionar de forma constante em condições extremas.

4. Redução de custos a longo prazo

Embora o investimento inicial em equipamentos personalizados possa ser um pouco maior do que o equipamento padrão, a longo prazo, os equipamentos personalizados podem economizar custos significativos para os clientes, aumentando a eficiência, reduzindo as taxas de falhas e prolongando a vida útil. Este efeito de economia de custos é particularmente evidente em equipamentos mecânicos de grande escala e uso a longo prazo.

Como usar a tecnologia de usinagem CNC para personalização de engrenagens?

1. Modelagem de software:Projete modelos 3D de engrenagens usando ferramentas como SolidWorks e UG NX, definindo parâmetros de perfil de dente (módulo, ângulo de pressão, número de dentes) e dimensões principais.

2.Seleção de materiale pré-tratamento:Os materiais são selecionados de acordo com a finalidade da engrenagem (por exemplo, aço de cementação 20CrMnTi comumente usado em engrenagens automotivas, nylon vestível para engrenagens de engrenagens de plástico). O material precisa ser pré-tratado (temperado, revenido) para melhorar a dureza e a estabilidade do processamento.

3. Seleção de tecnologia de processamento:

Tipo de processo	Cenários aplicáveis	Máquina-ferramenta típica
Fresagem/fresagem	Produção em massa de engrenagens padrão	Máquina de fresagem de engrenagens (Transformação CNC)
Moagem	Lote pequeno, engrenagens de estrutura complexa	Fresadora de ligação de cinco eixos
Esmerilhação	Usinagem final de alta precisão (rugosidade superficial Ra ≤ 0,8 μ m)	Moedor de formação/moedor CNC

4. Pós-tratamento e inspeção de qualidade:

• Depilação/polimento: pequenos defeitos nas superfícies dos dentes, na superfície do dente, na máquina de limpeza ultrassônica ou no trabalho manual.
• Inspeção de qualidade: A máquina de medição de três coordenadas (CMM) é usada para detectar o desvio do passo do dente e o erro de orientação do dente. Use um interferômetro a laser para verificar se o perfil do dente está em conformidade com os padrões ISO.

Quais indústrias exigem engrenagens personalizadas?

1.Fabricação industrial

Automóveis/Veículos de Nova Energia

• Requisitos: Engrenagens de transmissão, engrenagens diferenciais, engrenagens do sistema de direção (requer resistência a altas temperaturas, baixo ruído, alta precisão).
• Caso: conjunto de engrenagens planetárias da caixa de engrenagens do veículo elétrico (requer leveza e alta eficiência).

Aeroespaço

• Requisitos: Engrenagens do motor de turbina, engrenagem de acionamento de helicóptero (requer resistência ultra-alta, resistência à fadiga, resistência a altas temperaturas).
• Caso: Engrenagem harmônica de precisão do mecanismo de desenrolamento da vela solar da espaçonave.

Máquinas-ferramentas/equipamentos industriais

• Requisitos: engrenagem de transmissão do eixo, engrenagem do mecanismo de indexação (requer alta rigidez, baixa vibração).
• Caso: Par de rodas helicoidais com alta precisão para centro de usinagem de cinco eixos.

2.Na área médica

Equipamento médico

• Requisitos: engrenagem conjunta de robô cirúrgico, engrenagem de equipamento de microdetecção (requer precisão ultra-alta e biocompatibilidade).
• Caixa: Mecanismo do mecanismo de acionamento do endoscópio de engrenagens microharmônicas (módulo ≤ 0,1 mm).

3.No campo da eletrônica de consumo

Drones/robôs

• Requisitos: Engrenagem de redução do motor sem escovas, engrenagem de junta de braço mecânico (requer leve, alta densidade de torque).
• Caixa: Engrenagem helicoidal universal de precisão com tração nas 4 rodas (folga ≤ 5 μ m).

Como as engrenagens personalizadas resolvem desafios específicos do setor?

1. Indústria automotiva

• Requisitos leves: As engrenagens personalizadas podem usar materiais leves, como liga de alumínio, para reduzir o peso e melhorar a eficiência de combustível. Ao mesmo tempo,Otimizando a estrutura da engrenagem, o peso pode ser reduzido ainda mais sem sacrificar a força.
• Transmissão de alto desempenho: de acordo comos requisitos de transmissão de modelos específicos, materiais adequados e processo de tratamento térmico podem ser selecionados para melhorar a resistência ao desgaste e à fadiga das engrenagens. Ao mesmo tempo, por meio de usinagem e teste de precisão, a precisão da engrenagem pode atender aos requisitos do projeto.

2. Indústria aeroespacial

• Exigências altas da confiança: As engrenagens podem ser feitas demateriais especiais com alta resistência e tenacidade, garantindo sua confiabilidade e durabilidade por meio de testes rigorosos e controle de qualidade. Além disso, a engrenagem pode ser especialmente projetada e otimizada de acordo com o ambiente de trabalho específico do equipamento.
• Leve e compacto: As engrenagens personalizadas podem ser projetadas com base no design ideal e materiais leves para minimizar o peso e o volume, atendendo aos requisitos de transmissão.

3. Indústria de máquinas de engenharia

• Carga pesada, ambiente hostil: As engrenagens personalizadas podem ser feitas de material de alta resistência e alta resistência à abrasão, através deProcesso especial de tratamento térmico, pode melhorar a força e a resistência à abrasão da engrenagem. Ao mesmo tempo, a capacidade de carga e a vida útil das engrenagens podem ser melhoradas otimizando a estrutura da engrenagem.
• Demanda diversificada de transmissão: pode projetar e fabricar engrenagens personalizadas de acordo com as necessidades específicas de transmissão de máquinas de engenharia. Por exemploMódulo pequeno e engrenagens de alta precisãoPode ser usado para equipamentos que requerem transmissão de alta velocidade, e engrenagens de grande módulo e alta resistência podem ser usadas para equipamentos que requerem transmissão de alto torque.

Análise de caso da indústria

1. Histórico do caso:Uma empresa de dispositivos médicos requer microengrenagens personalizadas (módulo ≤ 0,1 mm) para o mecanismo de transmissão de robôs cirúrgicos minimamente invasivos (como o sistema cirúrgico da Vinci), com um erro de passo dos dentes ≤ 5 μ m.

2. Parâmetros de requisitos

• Tipo de engrenagem: Roda flexível redutora harmônica (diâmetro interno 20mm, número de dentes 120).
• Material: Poliéter Éter Cetona (PEEK, densidade 1,4g / cm³, resistência à temperatura 343 °C).

3. Dados e Computação

• Análise de requisitos de precisão

Passo acumulado do dente de tolerância de erro: 5 μm x 120 dentes = 0,6 mm.

• Ao trabalhar com umMoedor CNC, o controle é necessário:

Parâmetros de corte: velocidade de alimentação f = 0,5 mm / min, velocidade do fuso n = 5000 rpm.

Compensação de erro de fixação: Correção em tempo real do desvio de posição (precisão ± 1 μ m) pelo sistema de medição online.

• Custos de material e eficiência de processamento

Preço unitário do material: $80 /kg;

Peso bruto: 439,8g

Custo do material: 439,8 x 80 / 1000 = $ 35,18.

Tempo de processamento: 2 horas para processamento bruto e 2 horas para moagem fina, para um consumo total de 3,5 horas / peça.

Se 1000 unidades forem produzidas a granel, o custo total da mão de obra é de 3,5 × 1000 × $ 50 / hora = $ 175000.

Depois de usar umRetificadora CNC para usinagem,tO erro de passo do dente diminuiu de 12 μ m para 3 μ m, a taxa de aprovação aumentou de 60% para 95% e o custo diminuiu 13%.

Como as empresas decidem sobre os fornecedores de engrenagens personalizadas?

Ao selecionar o fornecedor de equipamentos personalizados, as empresas precisam levar em consideração vários fatores, como capacidade técnica, controle de custos e estabilidade de qualidade.As avaliações do fornecedor são as seguintes:

Dimensões de avaliação	Peso	Classificação do fornecedor LS	Outras classificações de fornecedores
Capacidades técnicas	30%	85	75
estabilidade de qualidade	25%	90	80
Competitividade de custos	20%	70	85
Confiabilidade de entrega	15%	95	90
Conformidade e Proteção Ambiental	10%	80	85

Pontuação total	Classificação do fornecedor LS	Outras classificações de fornecedores
Pontuação total ponderada	83.5	81.5

Análise de competitividade da empresa LS:

1.Capacidade de serviço de personalização de processo completo

• Cobertura técnica abrangente: suporte para usinagem de precisão CNC (acoplamento multiaxial, precisão de nível micrométrico) e impressão 3D (SLA/DLP/FDM, etc.) para atender a requisitos completos, desde o desenvolvimento de protótipos até a produção em massa.
• Suporte de iteração rápida: o ciclo de desenvolvimento do produto é reduzido em 50% por meio de um processo de circuito fechado chamado design,impressão,teste,optimização.

2.Alta precisão e estrutura complexa

• Vantagens da usinagem CNC: tolerâncias de nível IT5 (por exemplo, folga da malha da engrenagem ≤ 5 μ m) e rugosidade da superfície nanométrica (por exemplo, Ra ≤ 0,01 μ m) para aplicações aeroespaciais e semicondutores de ponta.

• Aplicações inovadoras da impressão 3D: Fazer estruturas irregulares (como ocos internos e montagens de materiais gradientes) que são difíceis de fabricar com processos tradicionais, reduzindo as etapas de montagem.

3.Resposta rápida e desenvolvimento de protótipos de baixo custo

• Entrega rápida: Os serviços de emergência estão disponíveis dentro de 24 a 72 horas. Por exemplo, o fabricante de drones pode concluir a entrega de um protótipo completo do conjunto de engrenagens em 3 dias para atender às necessidades urgentes.
• Tentativa e erro de baixo custo: a impressão 3D reduz os custos do protótipo em 70% (em comparação com os processos de moldagem por injeção), suporta várias iterações de versão e não se limita a moldes.

Resumo

Com a aceleração da inteligência industrial e a atualização de equipamentos de ponta, o equipamento personalizado tornou-se a principal demanda no campo da transmissão de precisão e desempenha um papel insubstituível em todas as indústrias. A indústria aeroespacial conta com engrenagens especiais resistentes ao calor e à radiação; Houve um aumento na demanda por engrenagens miniaturizadas e biocompatíveis para dispositivos médicos (como engrenagens de articulação robótica cirúrgica com diâmetros ≤ 1 mm).

Essas indústrias geralmente enfrentam condições de trabalho complexas, tolerâncias rígidas ou requisitos funcionais especiais que as engrenagens padronizadas não podem atender. As engrenagens personalizadas tornaram-se uma solução fundamental para melhorar o desempenho do equipamento e reduzir custos por meio da inovação de materiais, como compósitos de matriz de alumínio reforçado com fibra de carbono,usinagem CNC de precisão(± precisão de 1 μ m) e tecnologias de tratamento de superfície.

Disclaimer

O conteúdo desta página é apenas para referência.Énão faz qualquer representação ou garantia expressa ou implícita quanto à precisão, integridade ou validade das informações. Nenhum parâmetro de desempenho, tolerâncias geométricas, características específicas de design, qualidade e tipo de material ou mão de obra devem ser inferidos quanto ao que um fornecedor ou fabricante terceirizado fornecerá por meio da Rede Longsheng. É de responsabilidade do compradorBuscando uma cotação para peçaspara determinar os requisitos específicos para essas partes.Por favorContate-nospara maisInformação.

Equipe LS

A LS é uma empresa líder do setorespecializada em soluções de fabricação personalizadas. Com mais de 20 anos de experiência atendendo a mais de 5.000 clientes, nos concentramos em alta precisãoUsinagem CNC,Fabricação de chapas metálicas,Impressão 3D,moldagem por injeção,carimbo do metal,e outros serviços de fabricação completos.
Nossa fábrica está equipada com mais de 100 centros avançados de usinagem de 5 eixos e é certificada pela ISO 9001:2015. Fornecemos soluções de fabricação rápidas, eficientes e de alta qualidade para clientes em mais de 150 países em todo o mundo. Quer se trate de produção de baixo volume ou personalização em larga escala, podemos atender às suas necessidades com entrega em até 24 horas. EscolherTecnologia LSsignifica escolher eficiência, qualidade e profissionalismo.
Para saber mais, visite nosso site:www.lsrpf.com

Perguntas frequentes

1. Por que escolher engrenagens personalizadas em vez de engrenagens padrão?

Normalmente, isso ocorre porque as engrenagens personalizadas podem ser usadas com mais precisão para aplicações específicas. Embora as engrenagens padrão sejam universais e econômicas, em alguns casos seu tamanho, material, perfil do dente ou desempenho podem não atender totalmente às condições de trabalho de determinados equipamentos ou máquinas.

2. Quais aspectos das engrenagens personalizadas valem a pena prestar atenção?

Precisão e ajuste, material e tratamento térmico, perfil do dente e desempenho de malha, durabilidade e vida útil, bem como flexibilidade de design e fabricação. Juntos, esses aspectos determinam o desempenho, a confiabilidade e a aplicabilidade das engrenagens personalizadas.

3. Por que os preços das engrenagens personalizadas geralmente são altos?

Como as engrenagens personalizadas são projetadas e fabricadas de acordo com as necessidades específicas do cliente, o processo envolve um trabalho de design complexo, o uso de matérias-primas de alta qualidade, processos e equipamentos de processamento sofisticados e suporte e serviços técnicos especializados. Esses fatores se combinam para tornar as engrenagens personalizadas mais caras de produzir, levando a preços de mercado que geralmente são mais altos do que os equipamentos padrão.

4. Quais são as aplicações típicas de engrenagens personalizadas na indústria de manufatura mecânica?

As engrenagens personalizadas são normalmente amplamente utilizadas na indústria de fabricação mecânica. Amplamente utilizado em máquinas-ferramentas CNC, guindastes, escavadeiras e outros campos. Nessas aplicações, as engrenagens personalizadas podem atender a requisitos específicos de transmissão e desempenhar um papel fundamental na potência de transmissão, velocidade de transmissão e direção.
