Che cos'è lo stampaggio a iniezione?

Nel luminoso cielo stellato dell'industria manifatturiera moderna, la tecnologia dello stampaggio a iniezione è indubbiamente diventata una stella splendente. Grazie alla sua elevata efficienza, flessibilità e precisione, illumina ogni aspetto della produzione di prodotti in plastica. Pur essendo una tecnologia antica, lo stampaggio a iniezione è diventato uno dei metodi di lavorazione della plastica più diffusi al mondo, grazie ai suoi numerosi vantaggi, ineguagliabili da altri metodi di produzione. Ma cos'è esattamente lo stampaggio a iniezione? Questo articolo fornirà un'analisi approfondita di questa tecnica fondamentale, svelandone i segreti e il fascino.

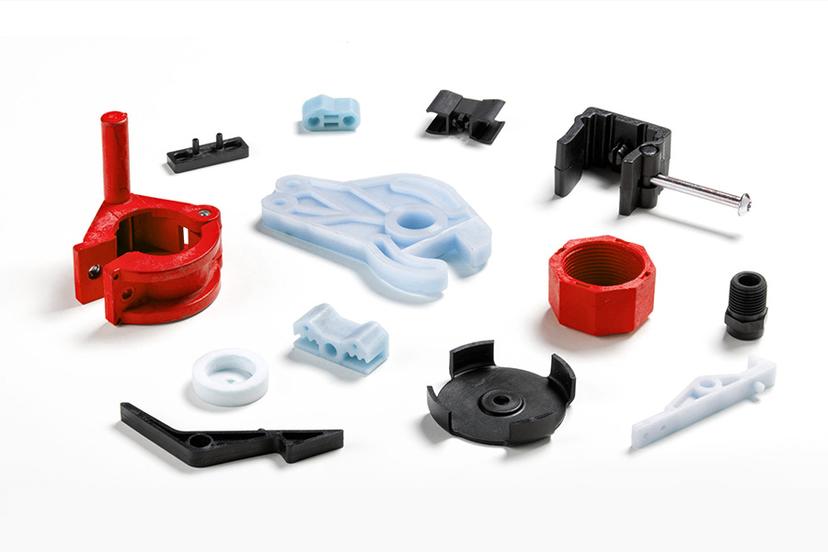

Che cos'è lo stampaggio a iniezione?

Nell'ampio campo della produzione, la tecnologia di stampaggio occupa una posizione fondamentale. Il termine "stampaggio" comprende l'intero processo di trasformazione delle materie prime in prodotti con forme, strutture e funzioni specifiche. Nello specifico, lo stampaggio a iniezione è un metodo importante nella tecnologia di stampaggio delle materie plastiche . Consiste nel riscaldare le particelle di plastica fino a portarle allo stato fuso, iniettarle nella cavità dello stampo ad alta pressione e solidificarle dopo il raffreddamento per produrre vari prodotti in plastica di precisione e complessi.

Inoltre, lo stampaggio del silicone , un'altra tecnologia di stampaggio specializzata, si concentra sulla lavorazione di materiali siliconici. Il gel di silice è ampiamente utilizzato in campo medico, alimentare, elettronico e in altri settori grazie alla sua eccellente resistenza alle alte temperature, alla resistenza all'invecchiamento, alla compatibilità ambientale e alla non tossicità. Anche il processo di stampaggio del silicone richiede un controllo preciso della temperatura, della pressione e di altri parametri per garantire la qualità e le prestazioni del prodotto finale. Che si tratti di stampaggio a iniezione, stampaggio di materie plastiche o stampaggio del silicone, tutte queste tecnologie rappresentano componenti importanti della tecnologia di stampaggio . Ognuna svolge un ruolo insostituibile in diversi ambiti e, insieme, promuovono il progresso e lo sviluppo dell'industria manifatturiera.

Come funziona il processo di stampaggio a iniezione?

Il processo di stampaggio a iniezione è un processo di produzione complesso e delicato , che comprende principalmente quattro fasi chiave: spurgo, iniezione ed espulsione. Di seguito viene fornita una descrizione dettagliata del processo di stampaggio a iniezione, passo dopo passo :

Serraggio

La chiusura dello stampo, detta anche bloccaggio, è la prima fase preparatoria del processo di stampaggio a iniezione. In questa fase, entrambe le metà dello stampo vengono posizionate nell'unità di bloccaggio, che le spinge l'una contro l'altra per garantire una chiusura ermetica e preparare lo stampo per il successivo processo di iniezione. La tenuta del bloccaggio influisce direttamente sul flusso del materiale fuso e sulla qualità dello stampaggio . Se lo stampo non è chiuso ermeticamente, si verificherà una fuoriuscita del materiale fuso, compromettendo l'integrità e l'aspetto del prodotto.

Iniezione

La fase di iniezione è la più critica nello stampaggio a iniezione. La pressa a iniezione alimenta la materia prima plastica nella cavità di stampaggio. La materia prima viene riscaldata e fusa all'interno della cavità, quindi iniettata nello stampo chiuso ad alta pressione e velocità attraverso l'ugello. Durante il processo di iniezione, la plastica fusa deve riempire la cavità dello stampo e ricoprirne tutte le superfici per garantire che il prodotto si formi correttamente.

Dimora

Nella fase di stagionatura, la plastica fusa riempie interamente lo stampo. Viene applicata pressione direttamente sullo stampo per garantire che il liquido riempia ogni cavità e che il prodotto risulti identico allo stampo stesso.

Raffreddamento

Una volta completata l'iniezione, lo stampo deve essere lasciato raffreddare. Durante questa fase, la plastica fusa all'interno dello stampo si raffredda gradualmente e si solidifica. La durata del raffreddamento dipende dal tipo e dallo spessore del materiale plastico e dall'efficienza di raffreddamento dello stampo.

Apertura dello stampo

Una volta che il pezzo si è raffreddato, il motore di serraggio apre lentamente entrambe le parti dello stampo per consentire una rimozione sicura e semplice del prodotto finito.

Espulsione

Con lo stampo aperto, una barra di espulsione spingerà lentamente il prodotto solidificato fuori dalla cavità dello stampo. Il produttore dovrà quindi utilizzare delle frese per eliminare eventuali scarti e perfezionare il prodotto finale per l'utilizzo da parte del cliente. Gli scarti di materiale possono spesso essere riciclati e reiniettati per il pezzo successivo, riducendo i costi dei materiali. Il diagramma esplicativo del processo di stampaggio a iniezione è mostrato di seguito:

Perché il processo di stampaggio a iniezione è così importante?

Lo stampaggio a iniezione presenta molteplici vantaggi nella produzione di massa , che lo rendono parte integrante della moderna industria manifatturiera. Di seguito sono elencati i principali vantaggi dello stampaggio a iniezione nella produzione di massa:

Dettagli	Elaborazione
Produzione efficiente	Lo stampaggio a iniezione è apprezzato per la rapidità del suo ciclo produttivo, che di solito varia tra i 30 secondi e 1 minuto per ciclo di produzione.
Alta precisione	Grazie alla tecnologia dello stampaggio a iniezione, è possibile realizzare prodotti con forme complesse e dimensioni precise.
Parti complesse	Questo metodo consente di progettare forme e strutture complesse, in particolare componenti a guscio sottile di vari tipi di apparecchiature.
Versatilità dei materiali	È in grado di gestire una varietà di materiali per stampi e termoindurenti, tra cui componenti in PS, ABS, PA, PP, PE e PVC.
Rifiuti ridotti	L'obiettivo di questo processo è ridurre significativamente la perdita di materiale, contribuendo così a diminuire i costi e a tutelare l'ambiente.
Produzione di massa	Una volta creato e configurato correttamente lo stampo, la pressa a iniezione è in grado di produrre grandi quantità di pezzi in tempi brevissimi per soddisfare le esigenze della produzione di massa.

Come ottimizzare la progettazione dello stampaggio a iniezione?

L'ottimizzazione della progettazione dello stampaggio a iniezione è un processo complesso e sistematico , che coinvolge molti aspetti come la progettazione dello stampo, la selezione del materiale, la regolazione dei parametri di processo e l'applicazione dell'automazione e delle tecnologie intelligenti.

Ottimizzazione della progettazione dello stampo: ottimizzare la sezione trasversale e la lunghezza del canale di flusso tramite analisi di simulazione per ridurre le sollecitazioni di taglio e la perdita di calore del materiale durante il processo di flusso. Selezionare leghe ad alte prestazioni come materiali per lo stampo al fine di migliorarne la resistenza all'usura e alla corrosione, prolungarne la durata e ridurre la frequenza di sostituzione, con conseguente riduzione dei costi a lungo termine.

Ottimizzazione dei parametri di processo: Individuare la migliore combinazione di velocità di iniezione e pressione attraverso esperimenti e analisi di simulazione per ottenere un riempimento uniforme dei materiali ed evitare difetti come bolle e ritiri nel prodotto. Controllare con precisione la temperatura dello stampo e del materiale per garantire che il materiale si formi nelle condizioni ottimali. Impostare in modo appropriato il tempo di mantenimento e il tempo di raffreddamento per garantire la completa solidificazione del prodotto e ridurre le tensioni interne e le deformazioni.

Ottimizzazione della selezione dei materiali: selezionare materiali plastici appropriati in base alle caratteristiche del prodotto, come plastiche ad alta resistenza, plastiche resistenti alle alte temperature o plastiche biodegradabili, per soddisfare le esigenze dei diversi scenari applicativi.

Quali sono i componenti chiave delle macchine per lo stampaggio a iniezione?

Le parti e le funzioni delle macchine per lo stampaggio a iniezione includono:

1. Unità di iniezione

Tramoggia: Questo componente viene utilizzato per immettere le diverse materie prime nelle apparecchiature meccaniche. La tramoggia ha il compito di trasportare i vari materiali nella benna.

Cartuccia: La vite è installata all'interno del tamburo e riscaldata tramite una serie di resistenze elettriche. Quando la vite ruota, spinge il materiale in avanti e lo fonde nel processo.

Vite: Quando la vite ruota, spinge il materiale in avanti esercitando una certa pressione su di esso per iniettare il materiale fuso nello stampo. Questo strumento permette alla miscela di polimero e altri componenti di formare un canale di flusso continuo all'estremità di estrusione, ottenendo così un prodotto della forma desiderata. Inoltre, contribuisce a garantire l'uniformità del materiale miscelato.

Ugello: è la punta che collega il dispositivo di iniezione allo stampo. Assicura che il materiale fuso penetri efficacemente all'interno dello stampo.

2. Unità di bloccaggio dello stampo

Modello: Questo modello è costituito da un modello dinamico e da un modello fisso, che insieme formano lo spazio fisso dello stampo. La precisione dimensionale e la qualità superficiale dei prodotti stampati a iniezione sono influenzate in modo significativo dalla precisione e dalla rigidità del modello.

Stampo: Lo stampo è il componente principale dello stampaggio a iniezione, in quanto determina la forma e le dimensioni del prodotto. Durante il processo di stampaggio a iniezione, la plastica fusa viene iniettata nella cavità dello stampo e si raffredda per formare il prodotto desiderato.

Meccanismo di bloccaggio dello stampo: Il meccanismo di bloccaggio dello stampo è una parte fondamentale dell'unità di bloccaggio dello stampo. È responsabile del bloccaggio saldo dello stampo superiore e di quello inferiore, garantendo che lo stampo non si separi a causa dell'elevata pressione della plastica durante il processo di stampaggio a iniezione, assicurando così la qualità e la stabilità del prodotto.

3. Sistema idraulico

Pompa dell'olio: La pompa dell'olio è la fonte di energia del sistema idraulico. La sua funzione è quella di convertire l'energia meccanica del motore primo (come un motore elettrico, un motore a combustione interna, ecc.) in energia di pressione del liquido per fornire energia all'intero sistema idraulico.

Serbatoio dell'olio: Il serbatoio dell'olio è un contenitore utilizzato per immagazzinare l'olio idraulico nel sistema idraulico. Non solo svolge la funzione di immagazzinare e fornire olio idraulico, ma ha anche altre funzioni, come la dissipazione del calore, la precipitazione delle impurità e la separazione dei gas.

Valvola idraulica: Una valvola idraulica è un dispositivo la cui funzione principale è quella di controllare la direzione del flusso e la pressione esercitata dall'olio idraulico, consentendo così alla pressa a iniezione di eseguire diverse operazioni. La precisione e la stabilità della valvola idraulica determinano direttamente la stabilità del processo di stampaggio a iniezione e la qualità del prodotto finale.

4. Sistema di controllo elettrico

PLC: In quanto modulo di controllo chiave della pressa a iniezione, il PLC è principalmente responsabile della ricezione dei segnali di ingresso e del controllo dei dispositivi di uscita per realizzare il controllo automatico della pressa a iniezione. La tecnologia di programmazione del PLC e la configurazione funzionale svolgono un ruolo chiave nell'adattabilità del processo di stampaggio a iniezione e nella diversità dei prodotti.

Touch screen: Il touch screen è un'interfaccia uomo-computer utilizzata per impostare i parametri di stampaggio a iniezione, monitorare il processo di stampaggio e visualizzare le informazioni relative ai guasti. L'intuitività e la facilità d'uso del touch screen migliorano l'efficienza lavorativa dell'operatore e il livello di intelligenza della pressa a iniezione.

Sensore: I sensori vengono utilizzati per monitorare in tempo reale lo stato operativo e i parametri di processo della pressa a iniezione, come temperatura, pressione, flusso, ecc. La precisione e la velocità di risposta del sensore hanno un impatto diretto sulla stabilità del processo di stampaggio a iniezione e sulla qualità del prodotto.

Aree di applicazione comuni dello stampaggio a iniezione

Produzione automobilistica: lo stampaggio a iniezione svolge un ruolo importante nella produzione automobilistica e viene utilizzato per realizzare vari componenti in plastica , come cruscotti, paraurti, pannelli interni delle portiere, ecc. Questi componenti non solo richiedono elevata precisione e un aspetto estetico gradevole, ma devono anche soddisfare severi requisiti di durata e sicurezza.

Apparecchiature elettroniche ed elettriche: Nel settore delle apparecchiature elettroniche ed elettriche, lo stampaggio a iniezione viene utilizzato per produrre vari involucri, connettori, interruttori e altri componenti. Queste parti devono avere dimensioni e forme precise per garantire le prestazioni e l'affidabilità dei prodotti elettronici.

Articoli di uso quotidiano: lo stampaggio a iniezione è ampiamente utilizzato anche nella produzione di articoli di uso quotidiano, come bicchieri, ciotole, piatti, giocattoli in plastica, ecc. Questi prodotti richiedono in genere bassi costi e un'elevata efficienza produttiva, e lo stampaggio a iniezione soddisfa pienamente queste esigenze.

Dispositivi medici: Lo stampaggio a iniezione trova importanti applicazioni anche nel campo dei dispositivi medici, come siringhe medicali, involucri per set di infusione, manici per strumenti chirurgici, ecc. Questi prodotti devono essere atossici, resistenti alle alte temperature e alla corrosione chimica, e il processo di stampaggio a iniezione garantisce che soddisfino i rigorosi standard medicali.

Come scegliere un produttore di stampi per materie plastiche?

1. Valutazione delle competenze professionali

Comprendere le competenze professionali e l'esperienza dei fornitori di servizi nel campo dello stampaggio a iniezione, inclusi i tipi di prodotto, i materiali, i processi e altri aspetti in cui eccellono. Analizzare le capacità di ricerca e sviluppo e di innovazione tecnologica dei fornitori di servizi, esaminando i loro brevetti tecnologici, i risultati della ricerca e sviluppo e i casi di successo.

2. Indagine sulla capacità produttiva

È fondamentale comprendere la scala di produzione, la configurazione delle apparecchiature e l'automazione della linea per assicurarsi che possano soddisfare le proprie esigenze produttive. È inoltre necessario informarsi sui cicli di produzione e sui tempi di consegna per accertarsi che la consegna avvenga nei tempi previsti.

3. Sistema di controllo qualità

Comprendere il sistema di gestione della qualità e le certificazioni dei fornitori di servizi, come ad esempio la ISO 9001, per assicurarsi che dispongano di solide capacità di garanzia della qualità. Chiedere al fornitore di servizi informazioni sui metodi e gli standard di collaudo della qualità, nonché sulle procedure di gestione dei prodotti difettosi, per garantire che la qualità del prodotto soddisfi i propri requisiti.

4. Assistenza e supporto

Comprendere il supporto pre e post-vendita offerto dai fornitori di servizi, inclusi supporto tecnico, formazione, manutenzione, ecc. Valutare la velocità di risposta e la capacità di risoluzione dei problemi del fornitore di servizi per garantire un supporto tempestivo ed efficace nel processo di collaborazione.

5. Costo e prezzo

Richiedete preventivi e informazioni sulla struttura dei costi ai fornitori di servizi per verificare se i loro prezzi sono ragionevoli. Quando confrontate i prezzi, non limitatevi a cercare solo il prezzo più basso, ma considerate il rapporto qualità-prezzo complessivo, tenendo conto della qualità del prodotto, dei tempi di consegna, dell'assistenza post-vendita, ecc.

6. Sostenibilità

Comprendere le politiche ambientali e le pratiche di sostenibilità e assicurarsi che il processo produttivo sia conforme alle normative ambientali.
Analizzare le misure e i risultati ottenuti dai fornitori di servizi in materia di conservazione delle risorse, utilizzo dell'energia e trattamento dei rifiuti.

7. Passaparola e credibilità

Per comprendere la reputazione di un fornitore di servizi e il suo prestigio nel settore, è possibile reperire informazioni pertinenti consultando recensioni dei clienti, report di settore, articoli di stampa, ecc. Se possibile, è consigliabile visitare lo stabilimento di produzione e la struttura gestionale del fornitore di servizi, in modo da avere una comprensione più diretta dei suoi punti di forza e del suo livello di competenza.

Perché scegliere il servizio di stampaggio a iniezione personalizzato di LS?

1. Preventivo rapido: è sufficiente caricare il file CAD per comprendere rapidamente i costi di produzione e monitorare lo stato dell'ordine in qualsiasi momento.
2. Prototipazione rapida: vantiamo una vasta esperienza nella realizzazione di prototipi, garantendo che i vostri componenti siano completati con elevata qualità nelle fasi successive del processo di progettazione e produzione.
3. Personalizzazione su richiesta: il nostro processo di produzione di componenti auto può essere completamente personalizzato in base alle vostre specifiche, dimensioni, materiali e requisiti di superficie, per garantire che le vostre esigenze specifiche vengano soddisfatte.
4. Consegna rapida: ci impegniamo a fornire produzione e consegna rapide per soddisfare le vostre esigenze produttive, offrendovi al contempo maggiore flessibilità per rispondere tempestivamente ai cambiamenti del mercato. Jusheng è il vostro partner ideale per le vostre esigenze di ricambi auto.

FAQ

1. Cos'è lo stampaggio a iniezione?

Lo stampaggio a iniezione è un processo in cui le particelle di plastica vengono riscaldate fino allo stato fuso, iniettate nella cavità dello stampo ad alta pressione e alta velocità, quindi raffreddate e solidificate per ottenere prodotti con la struttura, l'aspetto e le dimensioni corrispondenti.

2. Cos'è la stampatura bicolore?

Lo stampaggio a due colori, nome completo dello stampaggio a iniezione bicolore, è una speciale tecnologia di stampaggio delle materie plastiche che prevede l'iniezione di due colori o tipi di plastica diversi nello stesso stampo e la loro successiva combinazione attraverso un processo specifico. In questo modo si ottengono prodotti con effetti bicolore o bimateriale. Questa tecnologia può migliorare significativamente l'estetica e la funzionalità dei prodotti, conferendo loro effetti visivi e texture unici.

3. Quali sono le 5 fasi principali dello stampaggio a iniezione?

① Serraggio: Prima dell'iniezione, assicurarsi che le due metà dello stampo siano saldamente serrate dal dispositivo di serraggio.
② Stampaggio a iniezione: la pressa a iniezione introduce le materie prime plastiche nella cavità di stampaggio. Le materie prime nella camera di stampaggio vengono riscaldate e fuse, quindi, attraverso l'ugello, vengono iniettate ad alta pressione e velocità nello stampo. ③ Raffreddamento: una volta completata l'iniezione, lo stampo deve essere posizionato separatamente per il raffreddamento. In questa fase, la plastica fusa all'interno dello stampo si raffredda gradualmente e si solidifica. ④ Apertura dello stampo: una volta che i pezzi si sono raffreddati, il motore di bloccaggio apre lentamente entrambe le parti dello stampo per rimuovere in modo sicuro e semplice il prodotto finito. Espulsione: con lo stampo aperto, una barra di espulsione spinge lentamente il prodotto solidificato fuori dalla cavità dello stampo aperta. Il produttore deve quindi utilizzare delle frese per eliminare eventuali scarti e perfezionare il prodotto finale per l'uso del cliente. Gli scarti possono spesso essere riciclati e reiniettati per il pezzo successivo, riducendo i costi dei materiali.

Come vengono realizzati gli stampi a iniezione?

La produzione di stampi a iniezione è un processo complesso e delicato. Innanzitutto, i progettisti elaborano i disegni in base alle esigenze, selezionano i materiali per lo stampo più adatti in base alle caratteristiche del prodotto e alle necessità di produzione, e infine acquistano i materiali corrispondenti in base ai requisiti di progettazione dello stampo. Successivamente, si utilizzano macchinari specifici per la lavorazione di sgrossatura e la finitura. Per alcuni materiali che necessitano di migliorare la durezza e la resistenza all'usura, è richiesto anche un trattamento termico. Infine, i componenti dello stampo lavorati devono essere assemblati e collaudati. Solo dopo aver verificato la correttezza della produzione dello stampo di prova, si può procedere alla produzione in serie.

Riepilogo

Gli stampi a iniezione sono strumenti fondamentali nell'industria della lavorazione delle materie plastiche. Grazie a una progettazione precisa e a una lavorazione accurata, consentono di produrre svariati articoli in plastica con forme complesse e dimensioni esatte. Il processo di produzione degli stampi a iniezione coinvolge molteplici fasi e processi, richiedendo la stretta collaborazione e l'impegno congiunto di diversi professionisti. Con il continuo progresso scientifico e tecnologico e il costante sviluppo dell'industria della lavorazione delle materie plastiche, anche la progettazione e la tecnologia di produzione degli stampi a iniezione vengono costantemente innovate e migliorate, offrendo soluzioni più efficienti, precise e affidabili per la produzione di articoli in plastica.
