En el gran panorama de la industria manufacturera,hojalataEl procesamiento es como un pincel diestro, delineando obras de diversas formas y funciones en finas láminas de metal. Desde simples láminas de metal hasta carcasas de equipos mecánicos complejos, la fabricación de láminas de metal utiliza su artesanía y tecnología únicas para transformar materiales metálicos ordinarios en piezas de productos prácticas y hermosas. Así que¿Cómo funciona la fabricación de chapa?Este artículo te llevará a explorar los misterios de este campo en profundidad, revelando cómohojalataSe somete a una serie de operaciones delicadas como cortar, estampar, doblar y soldar, y finalmente se convierte en una parte indispensable de nuestra vida diaria.
¿Qué es la fabricación de chapa?
Fabricación de chapa metálicaes simplemente un proceso de procesamiento de láminas de metal. Cubre una serie de procesos, desde el simple cizallamiento y corte hasta el estampado, doblado, soldadura, etc. complejos, con el objetivo de dar forma a las láminas de metal en formas y tamaños específicos que satisfagan las necesidades del cliente y los requisitos de diseño.
¿Cuáles son las ventajas de la fabricación de chapa?
La fabricación de láminas de metal incluye una variedad de técnicas que ofrecen muchos beneficios. Las piezas finales tienen un espesor de pared uniforme con propiedades mecánicas notables. Los siguientes son algunos de los principalesVentajas de la fabricación de chapa metálica
1. Precisión y eficiencia
La precisión y la eficiencia de la fabricación de chapa metálica son de primera categoría. Es adecuado para producir tanto prototipos como piezas de uso final. Además, es fundamental comprender que la mayoría de las técnicas de chapa metálica están automatizadas. El uso de software CAD y mecanizado CNC elimina los errores humanos. Como resultado, los productos finales suelen tener pocas o ninguna deformación.
2. Versatilidad
El proceso de fabricación de chapa metálica utiliza una serie de técnicas y herramientas. Esto facilita la elección del método más adecuado para su proyecto. Además, la fabricación de piezas metálicas no limita los materiales que se pueden utilizar. Hay mil y más metales compatibles. Sin embargo, la aplicación de la pieza final influirá en el material que utilices.
3. Producción de alta capacidad a bajo costo
Con la fabricación de chapa, se puede lograr una capacidad de producción que esté a la altura de las demandas del mercado. Aunque el costo inicial puede ser alto y el tiempo de configuración puede ser largo, mejora cuando comienza la producción. Cuantas más piezas se produzcan, más dinero se ahorra.
4. Fabricación de componentes ligeros
La fabricación de chapa metálica produce piezas ligeras pero duraderas. La excelente relación ligereza-resistencia los hace útiles en la fabricación de piezas automotrices y aeroespaciales. En última instancia, reduce los costos de fabricación y mejora la eficiencia del combustible.
5. Diseños personalizados
La fabricación de chapa metálica se puede utilizar para crear diseños innovadores para construir piezas personalizadas y únicas. Es flexible y transforma fácilmente las láminas de metal en piezas personalizadas y estéticamente agradables. El fabricante de láminas de metal puede generar ideas innovadoras y producir productos personalizados funcionales.
¿Qué materiales se utilizan en la fabricación de láminas de metal?
1. Acero inoxidable
Los tipos de materiales de acero inoxidable para la fabricación y el diseño de láminas de metal son duraderos, rentables y tienen una excelente resistencia mecánica.
2. Cobre
Si bien el cobre es caro, su excelente durabilidad, propiedades térmicas y resistencia química lo convierten en un tipo de material popular para las piezas de chapa metálica fabricadas.
3. Aluminio
El aluminio es una excelente elección para el diseño de fabricación de láminas de metal cuando una relación efectiva-resistencia es una prioridad.
4. Latón
El latón es una aleación de cobre y zinc, lo que indica sus propiedades combinadas de dureza y resistencia a la corrosión.
5. Acero prechapado
El acero prechapado es similar al acero normal, excepto que ha sido recubierto con otro metal, generalmente zinc. Por lo tanto, tiene una mayor resistencia a la corrosión y puede soportar condiciones climáticas adversas.
¿Qué tipos de chapa se utilizan comúnmente?
Placa de aluminio
chapa de aluminioson ampliamente utilizados en la industria manufacturera debido a su alta relación resistencia-peso y su resistencia inherente a la corrosión, que se adaptan a la mayoría de las aplicaciones. En la fabricación de placas de aluminio, por lo general, el grado Al1100 tiene una fuerte resistencia a la corrosión y una fácil conformabilidad. Tiene una alta conductividad térmica y eléctrica, lo que lo hace adecuado para su uso en líneas de transmisión o de red. El grado 3003 es una aleación de resistencia media con buena conformabilidad que se utiliza en intercambiadores de calor y utensilios de cocina. De los grados 5052 y 6061, el primero es el más común en la fabricación de chapa metálica debido a su resistencia, conformabilidad, soldabilidad y resistencia a la corrosión. El grado 6061 es una aleación estructural utilizada en extrusión y aplicaciones de alta resistencia, como bastidores de camiones y barcos.
Chapa galvanizada
La capa galvanizada en la superficie de lachapa galvanizadapuede evitar eficazmente que la lámina de acero se oxide, prolongar su vida útil, conservar las propiedades mecánicas de la lámina de acero laminada en frío y tener alta resistencia. La superficie es plana y lisa, adecuada para ocasiones en las que se requiere apariencia, el precio es relativamente moderado y la relación precio-rendimiento es alta. A menudo se utiliza en la industria de la construcción, la industria automotriz, electrodomésticos, etc.
Placa metálica de cobre/latón
El cobre es un excelente conductor, y el latón (aleación de cobre y zinc) también tiene buena conductividad eléctrica y térmica, y es fácil de cortar, estampar y soldar. El latón tiene mejor resistencia a la corrosión que el cobre puro. Debido a sus diferentes propiedades, el cobre y el latón tienen cada uno sus propios usos. El latón con bajo contenido de zinc es fácil de moldear, soldar y soldar en frío. El alto contenido de zinc de la lámina de cobre le permite desarrollar una capa de óxido o pátina que no continuará corroyéndose y proporcionará la apariencia deseada en aplicaciones como la construcción y los productos de consumo.
Placa metálica de titanio
Las láminas de metal de titanio se pueden definir como láminas delgadas y planas de titanio, un metal conocido por su alta relación resistencia-peso y alta resistencia a la corrosión. Estas chapas se producen mediante procesos como el laminado en caliente, el laminado en frío o los métodos de pulvimetalurgia. Las láminas de metal de titanio son ampliamente utilizadas en las industrias aeroespacial, automotriz, médica y marina y sus propiedades son muy apreciadas. Debido a su alta resistencia, resistencia a altas temperaturas y compatibilidad con el cuerpo humano, se utiliza en la producción de productos como bastidores de aviones, piezas de motores, implantes humanos y productos marinos.
¿Cómo funciona la fabricación de chapa?
1.design
La fase de diseño es donde se sientan las bases del proyecto. Los diseñadores suelen crear un boceto inicial o un modelo 2D/3D de un producto, que puede hacerse mediante un software de diseño asistido por ordenador (CAD) o a mano. Enumerar factores importantes, como el uso previsto del producto, las dimensiones y tolerancias requeridas y los materiales o acabados específicos necesarios antes de que comience la producción.
2. Corte

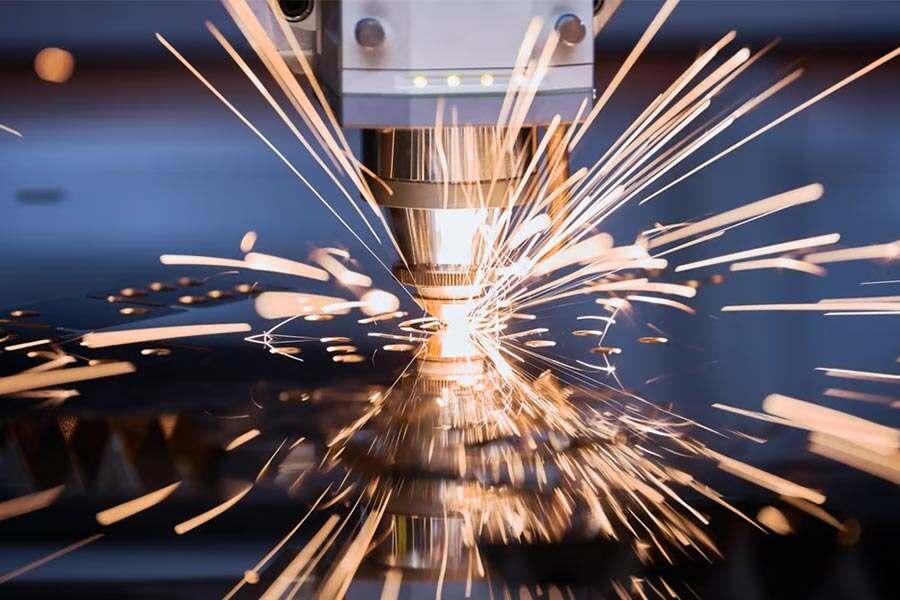

El corte por láser suele ser el primer paso en el proceso de fabricación. El corte por láser es uno de los métodos más precisos de corte de chapa metálica debido a la capacidad del láser para seguir el diseño programado y cortar el material con precisión.
3. Flexión
Utilice equipos como una máquina dobladora oMáquina dobladora CNCpara doblar las piezas de chapa cortadas. De acuerdo con los requisitos de diseño, seleccione el molde de flexión y el ángulo de flexión adecuados para garantizar que el área de flexión sea lisa y sin grietas. En el caso de las piezas que requieren plegado local, como esquinas o áreas con formas especiales, se requieren operaciones finas para garantizar la precisión del plegado y la calidad de la apariencia.
4. Conformación
El proceso de conformado dobla o deforma los materiales en la forma deseada. A diferencia del corte (material reductor), el moldeado en realidad remodela el material sin reducir su masa.
5. Soldadura
Hay una variedad de técnicas de soldadura disponibles para trabajar con láminas de metal, incluida la soldadura MIG, la soldadura TIG, la soldadura MIG robótica y la soldadura por puntos.
Soldadura con gas inerte metálico (MIG): Esta es una opción de soldadura típicamente rápida que es más adecuada para materiales más gruesos.
Soldadura con gas inerte de tungsteno (TIG): Proporciona un mejor control y precisión que el MIG. Lo mejor para materiales más delgados. También es posible que se le conozca como soldadura por arco de tungsteno con gas (GTAW).
Soldadura MIG robótica: Esta es una versión automatizada de la soldadura MIG más tradicional.
Soldadura por puntos: Este es el proceso de seguimiento del proceso de soldadura por resistencia.
6. Acabado
El acabado es el paso final en la preparación de un producto metálico y lo hace más resistente a la corrosión, agregando otra capa de durabilidad. También ayuda a que la superficie se vea más agradable estéticamente. Los trabajos comunes incluyen tratamiento de superficies, pulido y recubrimiento en polvo con colores opcionales, anodizado, pasivación y más.
7. Prueba
Realice inspecciones de calidad exhaustivas en productos de chapa metálica procesada, incluida la medición dimensional, la inspección de apariencia, las pruebas de rendimiento y otros aspectos. Asegúrese de que los productos cumplan con los requisitos de diseño y los estándares de calidad.
8. Paquete
Los productos que han sido procesados e inspeccionados deben estar debidamente embalados para evitar daños durante el transporte y el almacenamiento. Durante el proceso de embalaje, se debe prestar atención a la fijación del producto y a las medidas de protección para garantizar que el producto llegue al cliente de forma segura.
¿Cuáles son las técnicas utilizadas para doblar láminas de metal?
Comúnplegado de chapa Las tecnologías incluyen principalmente:
1. Plegado manual
Si no tiene una plegadora, la chapa metálica doblada a mano también es una opción. En primer lugar, hay que calcular la tolerancia de flexión de la chapa en función del tipo de metal utilizado. A continuación, marque las líneas de curvatura con un rotulador y corte la hoja a medida. Coloque la tabla de forma segura en las abrazaderas del tornillo de banco, utilizando el bloque de madera como referencia para la forma o el ángulo en el que se debe doblar la tabla. A continuación, golpee ligeramente la hoja con un mazo de madera hasta que el metal se deforme. Este método solo se recomienda para hojas de hasta 2 mm de grosor, ya que las hojas más gruesas pueden romperse. Mientras que el manualDoblado de chapaes un método sencillo y rápido, no garantiza el nivel de calidad y precisión que puede proporcionar una plegadora. Para chapas más gruesas o curvas más complejas, se recomienda utilizar una máquina dobladora para evitar la rotura de la chapa.
2. Máquina dobladora
Las prensas plegadoras son esenciales para la fabricación de estructuras que involucran la fabricación de chapa metálica. EsoCurva de chapa perforándolos en la forma correcta en un molde. La máquina puede doblar paneles de hasta 20 mm de grosor. Hay dos tipos de dobladoras: dobladoras mecánicas y dobladoras hidráulicas. Con una plegadora, puede hacer curvas en forma de V o U. Una curva en V (curva en V) se forma cuando el metal se estampa en la forma de un troquel. Este doblado solo se puede realizar con láminas que no tengan más de 2 mm de grosor. El doblado por aire también se puede realizar con una plegadora, donde el punzón solo presiona la hoja hasta el ángulo deseado en lugar de completamente en el troquel. La máquina dobladora es una herramienta multifuncional que puede realizar varios pliegues en láminas de diferentes espesores.
3. Doblado láser
El doblado láser es una tecnología relativamente nueva que se basa en la precisión del rayo láser para producir pliegues de alta calidad. La máquina dobladora láser combina las ventajas de las máquinas de corte y doblado por láser. En primer lugar, se utiliza un láser para cortar la chapa metálica en la forma y el tamaño deseados. A continuación, el láser todavía se usa para calentar el área de la lámina de metal que se va a doblar, lo que hace que el metal sea más dúctil, lo que facilita la flexión de la lámina de metal. Después de calentar la chapa, una plegadora convencional realiza el plegado. Éstedoblar chapa metálicaLa tecnología ofrece varias ventajas, incluida la capacidad de doblar de forma rápida y precisa y de doblar chapas muy gruesas. También puede doblarse en ángulos muy grandes sin riesgo de deformación o agrietamiento de la chapa.
Puntos clave sobre la elección del espesor del calibre de la chapa metálica
Comprender el espesor del calibre de la chapa es clave para cualquier proyecto. No se trata solo de elegir un número. Debe tener en cuenta varios factores para asegurarse de que sus piezas se ajusten y funcionen como se espera.
| LlaveConclusiones | ilustración |
| Sistema de medición | Números más pequeños significan metal más grueso. Pero los medidores varían según el material. Consulte siempre una tabla de calibres para conocer el grosor exacto. |
| Necesidades del proyecto | Piense en la fuerza, el peso y la resistencia a la corrosión. Los calibres más gruesos ofrecen más resistencia, pero pueden agregar peso. Para proyectos al aire libre, elija un calibre que complemente la resistencia natural del metal. |
| Costo vs. Beneficio | Las láminas más gruesas suelen costar más. Equilibre los costos de material con los requisitos de su proyecto. A veces, una ligera reducción en el grosor puede ahorrar dinero sin comprometer la calidad. |
| Disponibilidad de materiales | Compruebe siempre lo que su fabricante tiene en stock. Diseñar para medidores no disponibles puede causar retrasos y costos adicionales. La comunicación abierta con su fabricante puede ayudar a optimizar su proyecto. |
Elegir el grosor correcto requiere tomar una decisión informada. Tenga en cuenta la fuerza, el peso, la resistencia a la corrosión, el costo y la disponibilidad. Consulte con su fabricante para asegurarse de que el material que está utilizando sea el más adecuado para sus necesidades. Algunos comunesTabla de calibres de chapa metálica:
Estimación de los costos de fabricación de chapa metálica
En el contexto actual de mercado altamente competitivo, una comprensión integral de la estructura de costos de la fabricación de chapa metálica es la base clave para establecer una estrategia de precios adecuada. El ciclo de producción de componentes de chapa metálica cubre todas las etapas clave, incluidos el corte, el doblado, el moldeo por laminación, el estampado y la soldadura.
Estimar los costes de las materias primas
Necesitamos descomponer todo el ciclo de producción en varias unidades manejables y estimar estas unidades manejables una por una para estimar con mayor precisión los costos asociados con cada etapa. Partiendo de esta premisa, debemos centrarnos en el cálculo de los costes de las materias primas. Teniendo en cuenta el volumen del producto, la densidad del material y el costo específico del material, podemos hacer una estimación del costo de la materia prima utilizando la siguiente fórmula:
Costo de la materia prima = densidad volumétrica del material costo del material (por kg)
Como ejemplo ilustrativo de la fórmula, suponiendo una densidad de 6,8 k g/dm3, un tamaño de placa de 700 x 300 mm, un espesor de 1,5 mm y un costo de material de $0,8 por kilogramo, podemos calcular un valor del costo unitario de la materia prima.
Costo de procesamiento mecánico
No podemos ignorar el costo de procesamiento, considerando el costo por hora de la máquina, el tiempo de trabajo del ciclo y la eficiencia de procesamiento del sistema. La fórmula para calcular el coste de mecanizado es:
Eficiencia / (costo por hora por unidad de tiempo de ciclo) = costo de procesamiento
Por ejemplo, si el tiempo de ciclo es de 14 segundos, la eficiencia es del 84,5% y el costo por hora es de $78,8, podemos calcular el costo de procesamiento por unidad.
Costo total
El costo de la materia prima y el costo de procesamiento se suman para obtener una unidad total de costo directo de producción. Mediante el cálculo repetido de este proceso en diferentes etapas de producción, podemos comprender completamente la estructura de costos de todo el ciclo de producción y proporcionar una base sólida para el desarrollo de estrategias económicas y de costos efectivas. Esta estimación detallada de costes desempeña un papel importante en el desarrollo de planes de fabricación sostenibles y estrategias de precios.
Factores que afectan los costos de fabricación de chapa metálica
Varios factores son particularmente importantes en la estimación deFabricación de chapa metálicacostos que afectarán directamente a la economía y al costo final del proyecto.
| Costo de material | El costo de los materiales utilizados en el procesamiento de chapa representa una gran parte del costo total. El costo de los diferentes materiales varía mucho, como el acero inoxidable, la aleación de aluminio, el acero al carbono y otros materiales a diferentes precios. |
| Proceso de procesamiento | DiferenteFabricación de chapa metálicaLos procesos afectarán el costo, como la complejidad y el tiempo que consumen el estampado, la soldadura, el corte y otros procesos afectarán el costo. |
| Costo del equipo | El costo de inversión de los equipos, maquinaria y herramientas necesarios paraFabricación de chapa metálicatambién es un factor importante que afecta el costo. Los equipos y herramientas avanzados pueden aumentar la productividad, pero también aumentarán los costos. |
| Costos de mano de obra | El costo de la mano de obra es una parte importante de laCosto de fabricación de chapa metálica,incluyendo los salarios, la capacitación y el bienestar de los operadores, técnicos y gerentes. |
| Requisitos de diseño | Los requisitos de diseño de los productos afectarán directamente la dificultad y el costo del procesamiento. El diseño complejo requiere más tecnología de procesamiento y precisión, lo que aumenta el costo. |
| Cantidad de compra | La producción en masa generalmente puede reducir costos, porque el costo de los materiales, la mano de obra y el equipo se pueden ahorrar a través de los efectos de la escala. |
| Requisitos de calidad | Los productos de alta calidad suelen requerir requisitos de proceso y normas de inspección más estrictos, lo que puede aumentar los costes. |
Longsheng: Sus fabricantes de chapa de confianza
En longsheng, no solo dominamos varias habilidades mencionadas anteriormente, sino que contamos con un equipo técnico profesional que puede brindar servicios líderes de fabricación de láminas de metal para fabricar piezas de alta calidad para usted a precios muy competitivos. Como empresa con certificación ISO 9001:2015, nos enfocamos en la construcción de sistemas de gestión de calidad para brindar a los clientes servicios confiables.
Nuestro equipo de expertos tiene experiencia en la realización de análisis DfM (Design for Manufactureribility) para mejorar su diseño. No solo somos un fabricante, sino también un socio, comprometidos a brindar a nuestros clientes un soporte completo y asesoramiento experto para garantizar que los diseños reduzcan los costos de fabricación y cumplan con altos estándares de calidad.
Si tiene un modelo de diseño que necesita ser fabricado, cárguenoslo de inmediato y le proporcionaremos un presupuesto de inmediato.Elegir longsheng significa elegir unFabricantes de chapa metálica con alta calidad, alto nivel técnico y alto rendimiento de costo. Permítanos trabajar juntos para crear excelentes piezas para su proyecto y lograr un mayor éxito.
Preguntas frecuentes
1. ¿Cuál es el proceso de fabricación de láminas de metal?
Primero, cree un boceto inicial o un modelo 2D / 3D del producto, use tecnología de corte para cortar la placa de metal y luego use equipos como una máquina dobladora, una máquina dobladora CNC, etc. para doblar las piezas de chapa cortadas. Doble o deforme el material en la forma requerida de acuerdo con los dibujos, luego suelde las placas de metal y, finalmente, clasifique, pruebe y empaquete los productos metálicos.
2. ¿Cómo podemos reducir el costo de fabricación?
Para reducir los costos de fabricación, concéntrese en la selección eficiente de materiales, optimice los diseños para simplificarlos, adopte la automatización para tareas repetitivas, optimice el uso de energía, administre la cadena de suministro de manera efectiva, invierta en capacitación de empleados, garantice un control de calidad riguroso, explore opciones de reutilización y reciclaje, y fomente una cultura de mejora continua. Estas estrategias contribuyen colectivamente al ahorro de costos sin comprometer la calidad de los procesos de fabricación y los productos finales.
3. ¿Cuál es el principio de funcionamiento de la chapa?
El principio de funcionamiento dehojalataes principalmente para producir la forma y el tamaño requeridos mediante corte, doblado, punzonado y otros procesos en láminas de metal. La combinación y la aplicación racional de estos pasos del proceso permiten que los productos de chapa metálica se utilicen ampliamente en automóviles, aeroespacial, equipos electrónicos, construcción y otros campos.
4. ¿Cómo reducir el costo de producción causado por el complejo flujo del proceso?
Los procesos existentes se revisan y optimizan para eliminar pasos innecesarios. Introducir la automatización y la robótica para reducir las operaciones manuales. Uso de equipos y herramientas de procesamiento avanzados para mejorar la eficiencia de la producción.
Resumen
Hojalataes una importante tecnología de fabricación de metalesy es ampliamente utilizado en muchos campos. Las piezas de chapa metálica de alta calidad se pueden procesar a través de un diseño de ingeniería preciso y una producción de dibujos, una estricta adquisición y corte de materiales, un doblado y ensamblaje precisos y el tratamiento de superficie necesario. Durante el proceso de fabricación, se deben seguir estrictamente los procedimientos operativos seguros para garantizar la seguridad personal y la seguridad del equipo. Espero que este artículo pueda ayudar a los lectores a comprender mejor el proceso y los puntos clave de la fabricación de láminas de metal.
