在现代制造的浪潮中，Progressive The Stamping作为一种高效、精密的金属成型技术，发挥着举足轻重的作用。该工艺不仅代表了金属加工业的技术进步，也是生产大批量、高精度零件的重要基石。本文旨在深入探讨其内涵、工作原理、应用领域和独特性级进模冲压的优势，以便为读者揭开这种神秘而强大的处理技术。

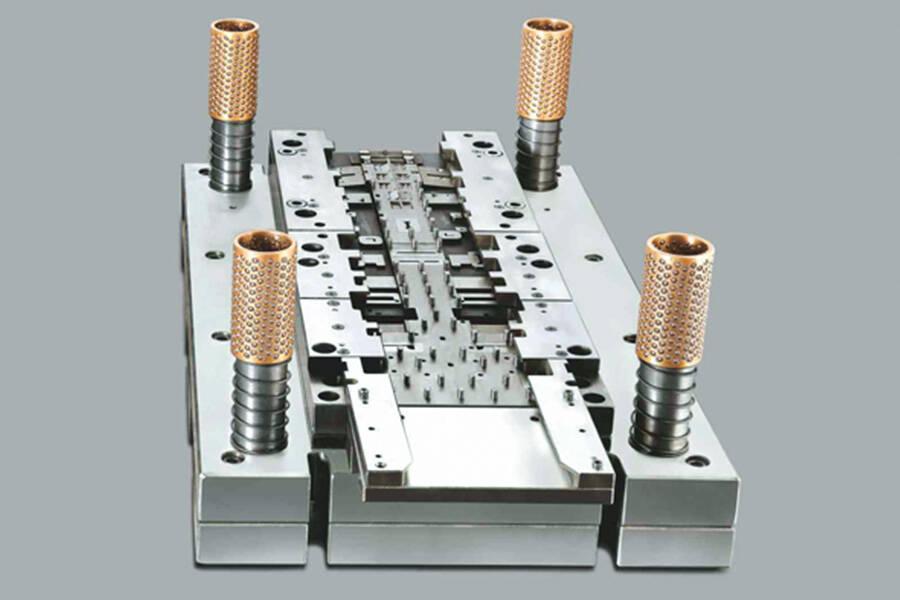

什么是级进模冲压？

级进模冲压，顾名思义，就是利用复杂的模具结构来实现多个、多步骤冲压加工的金属板。该技术打破了传统单工位冲压的局限性，将多个工艺集成到一个模具中，实现了从进料、初步下料、复杂弯曲、拉伸成型到最终切割的连续作业。操作的每一步都紧密相连，就像一台精密的自动化机器，逐渐将金属板转化为符合设计要求的成品零件。

级进模冲压的工作原理是什么？

这级进模冲压的工作过程相对复杂但高效。首先，将要加工的材料（通常是长片）送入模具。这些材料可以是预先切割成一定宽度的条状或卷状。特别是在批量生产中，卷筒因其自动送料和复卷特性而更受欢迎。在冲压过程中，压力机在每个行程中完成一个或多个工件的冲压，同时，带材在自动送料机构的控制下按固定步骤向前移动。这样，冲孔、弯曲、拉拔、成型等多个工序可以在一个模具上依次完成。

哪些材料适合级进模冲压？

作为一种高效、精密的金属成型技术，级进模冲压在制造业中应用广泛.使用的材料种类繁多，主要取决于要生产的零件的具体要求、成本考虑和材料的可加工性。以下是一些常见的级进模冲压材料:

1. 钢

合金工具钢	硬质合金钢	高速钢
特点：具有高硬度、高强度、耐磨性好、抗变形性好等特点。 应用：常用于制造模具、冲压和挤压模具等，适用于中小批量生产和要求较高的产品。	特点：硬度高、强度高、耐腐蚀性好。 应用：用于生产大型冲头模具、挤压模具等，特别适用于生产成型难度高、周期时间长的大型模具。	特点： 该材料坚硬，具有良好的耐热性，具有高硬度、高强度、热稳定性好的特点。 用途：一般用于加工非金属材料或硬度较低的金属材料模具。

2. 有色金属

铝	铜和铜合金（如黄铜）
特点：重量轻，延展性好，耐腐蚀性好。 应用： 常用于需要减重的产品，如航空航天、汽车和电子部件。	特点：加工性能好，耐腐蚀性好。 应用：常用于制造装饰件、电器件和散热元件等。

3. 特殊合金

不锈钢	钛合金
特点：耐腐蚀、耐高温、强度高。 应用：用于制造需要承受恶劣环境条件的零件，例如食品加工设备和医疗设备中的组件。	特点：强度高、密度低、耐腐蚀性和生物相容性好。 应用：常用于航空航天、医疗和高端体育用品等领域。

哪些行业使用级进模冲压？

级进模冲压是一种冲压工艺，广泛用于自动化、大型冲压件的生产加工。其应用包括但不限于以下领域：

1. 航空 航天：在航空航天领域，级进模冲压用于生产各种精密航天器零件.这些部件需要高精度和可靠性，以保证航天器的性能和安全性。
   电子产品：电子产品中常见的金属外壳、连接器和其他组件通常采用级进模冲压生产。这种生产方法可以保证部件的精度和一致性，提高产品的质量和竞争力。
2. 汽车行业：汽车行业是级进模冲压的重要应用领域之一.从车身的面板到内部的金属结构件，许多零件都是通过级进模冲压生产的。这种生产方法可以显著提高生产效率，降低生产成本，保证零件的精度和可靠性。
3. 医疗器械：在医疗器械领域，级进模冲压用于生产各种精密医疗器械零件.这些组件需要高精度和清洁度，以确保医疗器械的性能和安全性。
4. 农业：农业机械设备也需要大量的金属零件，这些零件也可以通过级进模冲压生产。这种生产方法保证了零部件的精度和一致性，提高了农业机械的性能和可靠性。

级进模冲压的优缺点是什么？

作为一种高效的金属成型技术，级进模冲压应用广泛在制造业。以下是主要的级进模冲压的优缺点:

优势

级进模冲压与其他冲压方法（例如四滑块或多滑块机器）相比具有几个优点。

• 设置时间更短：级进模冲压的设置时间比多滑块冲压少 38%。这使生产商能够生成更小的批量，并使制造调度更加灵活，以便在客户需要时生产所需的产品。它还减少了零件生产中涉及的劳动力。
• 重复性：这些机器具有出色的可重复性和严格的公差。它们可以在不影响质量的情况下生产大量零件。
• 高精度：由于每个工位执行不同的操作，级进模冲压效率高，可用于生产大量高精度的零件。
• 通用工具：由于成型工艺的简单性，仅使用垂直压力，就可以将模具从一个供应商移动到另一个供应商，而无需进行重大改造。 通常，如果有相同吨位和床身尺寸的冲压机，在该床身尺寸和吨位上运行的模具构建将能够在不同的压力机中运行。

弊

虽然使用级进模冲压进行钣金制造有很多优点，但也有一些缺点需要考虑：

• 费用：最大的缺点之一是初始投资成本高。用于级进模冲压的模架可能非常昂贵，企业需要确保他们能够产生足够的工作来证明费用的合理性。
• 有限运营：级进模冲压只能用于某些项目。某些零件特征可能无法在级进模内产生。
• 连续性：最后，级进模冲压可能非常复杂且耗时（特别是因为必须为每个项目配置或重新配置设置）。这使得很难在项目之间快速切换。
• 更多的浪费:级进模冲压会产生废料。 由于零件必须在整个过程中被搬运在带材上，因此将零件保持在带材上直到最后一步所需的材料会造成固有的浪费。 虽然废料可以回收利用，但当使用铜或黄铜等材料时，这个过程的成本效益可能较低。

级进模冲压与其他冲压方法的比较

1.级进模冲压与单级冲压：

级进模冲压：正如我们所探索的，这种方法涉及多个阶段，允许在一个机器周期内完成多个操作。它是大批量生产的理想选择，并以其生产复杂零件的效率和一致性而闻名。

单阶段冲压：这种方法对每个操作使用一个模具，要求工件在不同的压力机之间移动以进行每项任务。对于小批量生产或不需要多次操作的零件，它更直接、更具成本效益。

2.级进模冲压与转移模冲压：

级进模冲压：金属带材通过单个模具内的一系列工位进料。这种方法对于制造较小的零件非常有效，并且非常适合长时间生产运行。

转移模具冲压：在这种方法中，单个零件在压力机内从一个工位转移到另一个工位。它更适合更大、更重的组件，并为复杂的几何形状提供更大的灵活性。然而，对于大批量生产，它通常比级进模冲压更慢且效率更低。

3.级进模冲压与精冲：

级进模冲压：它以其一次生产具有各种功能和形状的零件的能力而闻名，效率很高，但在实现某些应用所需的超光滑边缘和平整度方面可能存在局限性。

精冲：这种方法专门用于生产具有非常光滑边缘和精确平整度的零件。它非常适合需要高精度和干净表面的零件，但对于复杂的几何形状或大批量生产，它可能更有效。

常见问题

1.什么是级进模冲压？

级进模冲压是一种金属冲压工艺使用级进模（也称为连续模、跳模或多工位级进模）在单个冲压工艺中执行多项操作。这种模具设计包含多个工位，每个工位按顺序连接以完成不同的工序，在冲床的一个行程中可以完成一系列不同的冲压工序。

2.级进模冲压和单模冲压有什么区别？

主要的级进模冲压和单模冲压的区别是他们可以在单个 Press Pass 中执行的操作数。级进模冲压：可自动执行冲孔、弯曲、拉深成型等多项操作。这些操作可以在一组模具的不同工位连续完成。单模冲压：每个设置只执行一个操作，通常只完成一个简单的冲压过程，例如冲孔或落料。

3.哪些材料适合级进模冲压？

级进模冲压适用于各种材料，包括但不限于：钢材：包括低碳钢、中碳钢和高碳钢等，具有良好的冲压性能和加工性。铝：铝合金重量更轻，耐腐蚀性好，适用于需要减重的产品。黄铜：具有良好的加工性能和耐腐蚀性，常用于制造装饰件和电器件。特殊合金：如不锈钢、钛合金等，虽然加工难度较大，但可以通过特殊的冲压工艺和模具设计来实现。

4.级进模冲压有哪些优点？
级进模冲压有几个优点使其成为大批量金属零件生产的首选工艺：高效率：由于可以在一个模具中完成多个过程，因此大大减少了中间转移和重复定位工作，再加上自动送料机构可以实现高速和自动冲压，从而提高生产效率。低成本：由于生产率高和自动化程度高，需要的设备和操作员较少，因此在大规模生产中成本相对较低。批量生产一致性好：级进模在一个模具中完成工件的所有成型工序，克服了使用单工序模具时多次定位带来的操作不便和累积误差，从而保证了批量生产的一致性。

总结

作为高效和自动化的冲压加工技术，级进模冲压在现代制造业中发挥着越来越重要的作用。通过精确控制进给步骤和每个工位之间的累积误差，级进模可以生产出满足各种复杂形状和工艺要求的高精度、高质量的冲压件。但由于其结构复杂、制造精度高，级进模的成本相对较高，更适合大规模生产。因此，在选择是否使用级进模冲压时，需要综合考虑生产需要、材料性能、设备条件、维护成本等多重因素。
