Obtenez des prototypes fonctionnels haute fidélité et des pièces de production en faible volume avec des délais de livraison accélérés. Soumettez votre conception à une analyse de fabrication experte et à un devis rapide pour recevoir des pièces moulées certifiées en seulement 10 jours ouvrables.
Obtenez un devis instantané dès aujourd'hui.
Obtenez des tarifs instantanés, des délais de réalisation des projets et des commentaires DFM
ÉTAPE | STP | SLDPRT | STL | OBJ | 3MF | IGES | X_T | X_B | PRT | SAM | Fichiers JT
Taille du fichier: 15 Mo
Approuvé par les ingénieurs et les responsables des achats des entreprises les plus performantes au monde
Chez LS Manufacturing, la confiance de nos clients s'obtient grâce à plus de 15 années d'expertise, garantissant une précision dimensionnelle et une qualité de ± 0,5 % sur plus de 12 000 projets, comme le démontre la certification ISO 9001 : 2015 et une livraison à temps de 99,80 %.

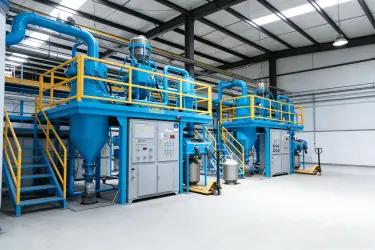

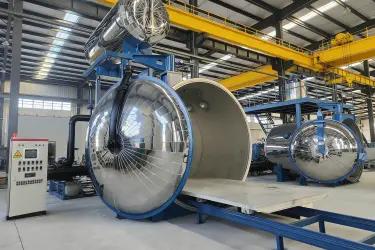

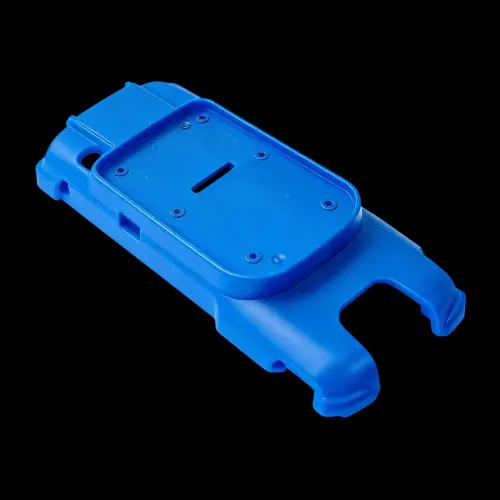

La coulée sous vide est un processus de fabrication très polyvalent utilisé pour produire des prototypes de haute qualité et des pièces de production en faible volume dont les propriétés ressemblent étroitement aux composants moulés par injection. Cette méthode excelle dans la reproduction de détails complexes, de textures fines et de géométries complexes à l'aide de moules en silicone dans des conditions de vide contrôlées pour éliminer les bulles d'air et assurer une répartition uniforme du matériau.

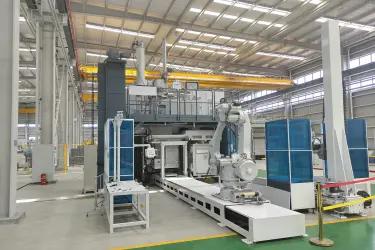

Chez LS Manufacturing, nous sommes spécialisés dans les services avancés de moulage sous vide, idéaux pour les tests fonctionnels, la production de pré-série et les phases de lancement sur le marché dans les secteurs de l'automobile, de l'électronique grand public, des dispositifs médicaux et du design industriel. Nous résolvons les problèmes courants du prototypage tels que les longs délais de livraison, les coûts d'outillage élevés et les imprécisions des propriétés des matériaux en utilisant des résines polyuréthane haute performance qui simulent une large gamme de thermoplastiques de qualité technique.
Utilisez notre plateforme numérique intégrée pour accélérer votre cycle de développement de produits. Téléchargez votre modèle CAO pour recevoir un devis rapide et des commentaires complets sur la fabricabilité, vous permettant d'obtenir des pièces fonctionnelles haute fidélité qui répondent à des exigences strictes en matière de précision, de performances des matériaux et de qualité esthétique.

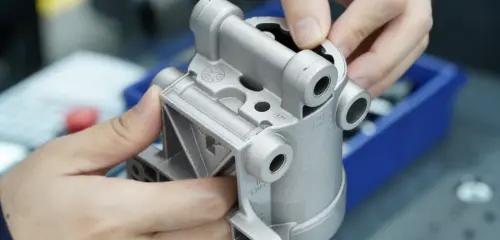

Le service de coulée sous vide de LS Manufacturing fournit rapidement des prototypes haute fidélité et des pièces de production en faible volume avec précision. Atteignant une précision dimensionnelle de ± 0,10 mm dans des délais de livraison de 5 jours ouvrables, nous utilisons des moules en silicone avancés et des polyuréthanes de qualité technique pour reproduire des géométries complexes et des propriétés fonctionnelles pour les applications automobiles, médicales, électroniques et industrielles. Notre processus intégré garantit une itération rentable et une transition transparente vers la production de masse.
±0,10 mm sur les dimensions critiques, avec des tolérances plus strictes réalisables pour les caractéristiques techniques.
Correspondance complète des couleurs Pantone/RAL, options transparentes/opaques et finitions de surface texturées à très brillantes.
Chambre de 2,3 × 1,3 × 0,6 mètres pour les prototypes et les composants fonctionnels à grande échelle.
Capacité de plus de 200 pièces par jour pour le prototypage rapide et les lots de production à faible volume.
Délai standard de 7 à 12 jours ; options accélérées disponibles à partir de 5 jours ouvrables.
Accélérez le développement de vos produits, du concept à la commercialisation, grâce aux services avancés de coulée sous vide de LS Manufacturing. Nous fournissons des solutions précises, évolutives et rentables, adaptées à chaque étape de votre cycle de vie de développement.
Transformez rapidement les premières conceptions en prototypes tangibles grâce à l'impression 3D de précision. Cette étape est idéale pour évaluer la forme, l’ajustement et l’ergonomie sans les dépenses ni les délais d’outillage dur.
Produisez de 1 à 100 prototypes moulés sous vide haute fidélité. Utilisez des matériaux de qualité technique pour tester rigoureusement les performances mécaniques, la résistance à l'environnement et l'ajustement de l'assemblage, garantissant ainsi l'intégrité de la conception avant la production.
Idéal pour les essais pilotes, les lancements sur le marché ou la fabrication de ponts. Produisez efficacement de 20 à 200+ pièces équivalentes à une production avec une qualité constante, en évitant les longs délais de livraison et le coût élevé des outils de moulage par injection.
Adaptez-vous en toute transparence à la fabrication en grand volume grâce à nos services de moulage par injection. Nous assurons une transition en douceur du prototype à la production de masse, en fournissant des pièces de haute qualité avec des temps de cycle et des coûts unitaires optimisés.
Choisissez parmi notre gamme complète de matériaux polyuréthanes et silicones de qualité technique pour correspondre précisément aux propriétés de vos composants de production. Nos spécialistes vous aident à sélectionner le matériau idéal pour les exigences de votre application, avec des solutions matérielles personnalisées ou une assistance technique disponible.

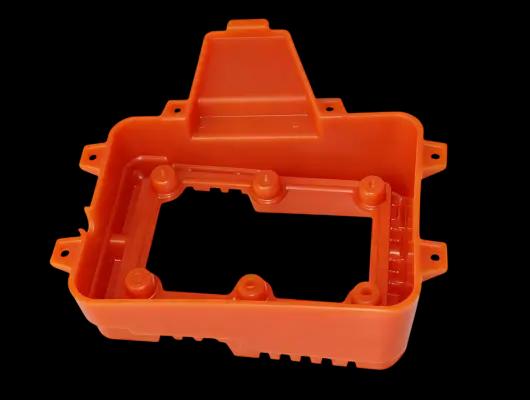

Le silicone de coulée sous vide standard de LS Manufacturing offre l'équilibre optimal entre flexibilité et durabilité. Il reproduit de manière fiable les détails fins de modèles complexes tout en conservant la stabilité dimensionnelle pour plusieurs cycles de coulée, garantissant ainsi une qualité constante des pièces et maximisant votre investissement dans le moule.

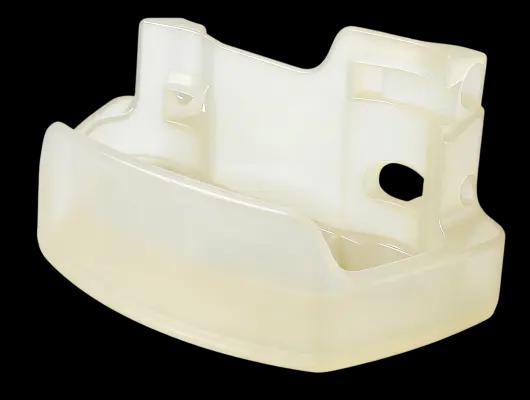

Conçu pour les prototypes flexibles nécessitant un retour tactile, un amortissement des vibrations ou des poignées ergonomiques. Idéal pour l'électronique grand public, les joints automobiles et les composants d'appareils portables.
Remarque : La sélection du matériau de moulage sous pression optimal est essentielle, en fonction de l'application, de la géométrie, de l'environnement et du budget. Contactez nos ingénieurs pour une solution basée sur les données.
Chez LS Manufacturing, la qualité fait partie intégrante de chaque étape du processus de coulée sous vide, de la préparation du maître-modèle à la livraison finale de la pièce. Notre système de gestion de la qualité certifié, aligné sur les normes ISO 9001, est conçu pour fournir des prototypes et des pièces de production cohérents et haute fidélité sur lesquels vous pouvez compter.

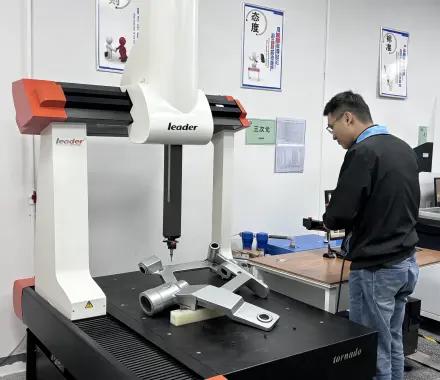

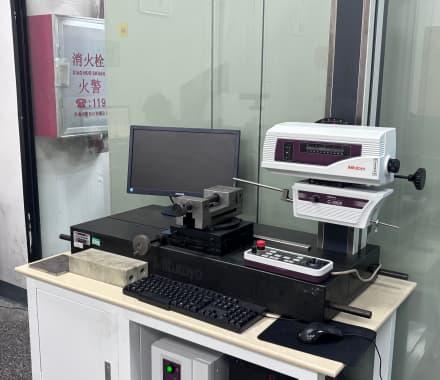

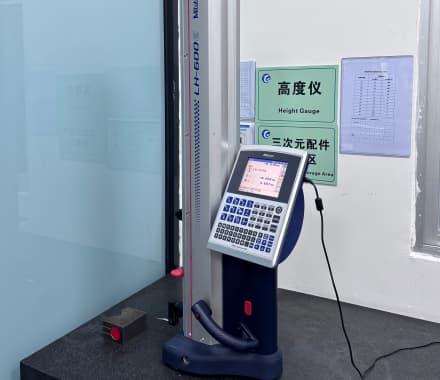

Nous utilisons des équipements de précision pour valider chaque dimension et surface critique. Les pieds à coulisse numériques et les machines à mesurer tridimensionnelles (MMT) vérifient les géométries complexes, tandis que les testeurs d'état de surface spécialisés et les comparateurs optiques garantissent que les textures et les détails correspondent au modèle principal avec une précision exceptionnelle.
Chaque lot est soumis à un protocole de validation en plusieurs étapes. Cela comprend une inspection dimensionnelle rigoureuse, une analyse visuelle et tactile de l’état de surface et des tests fonctionnels pour l’ajustement et l’assemblage. Pour les matériaux sélectionnés, nous effectuons des tests supplémentaires de dureté (Shore A/D), de résistance à la déchirure et de cohérence des couleurs pour garantir que les performances répondent aux spécifications.
Nous maintenons un taux de réussite à l’inspection du premier article (FAI) supérieur à 95 %. Notre engagement s'étend au-delà de la livraison : dans les rares cas de non-conformité, nous lançons immédiatement une analyse des causes profondes et fournissons des pièces de rechange sans frais supplémentaires, garantissant ainsi que le calendrier de votre projet reste sécurisé.
Prêt à vous associer à un fabricant axé sur la qualité pour votre prochain projet ? Soumettez votre conception aujourd’hui pour recevoir un devis détaillé et découvrez notre engagement envers la précision.
Démarrez votre projet de coulée sous videAvec le service professionnel de coulée sous vide de LS Manufacturing, vous bénéficiez de plus qu'un équipement de pointe : vous garantissez un engagement envers des prototypes haute fidélité, des délais de livraison fiables et une collaboration technique dédiée pour chaque étape du développement de produits.
Nous combinons des matériaux de qualité technique avec des paramètres de processus contrôlés pour fournir des pièces avec une excellente précision dimensionnelle, une finition de surface supérieure et des propriétés mécaniques qui correspondent étroitement aux composants finaux moulés par injection.
Du prototypage rapide à la production de pré-série, notre flux de travail rationalisé et nos outils internes permettent un délai d'exécution de pointe, avec de nombreux projets achevés dans les 5 à 10 jours ouvrables suivant l'approbation principale.
Notre équipe technique fournit des commentaires sur la conception pour la fabricabilité (DFM), des conseils sur la sélection des matériaux et l'optimisation des processus, vous aidant ainsi à réduire les itérations, les risques et à accélérer la mise sur le marché.

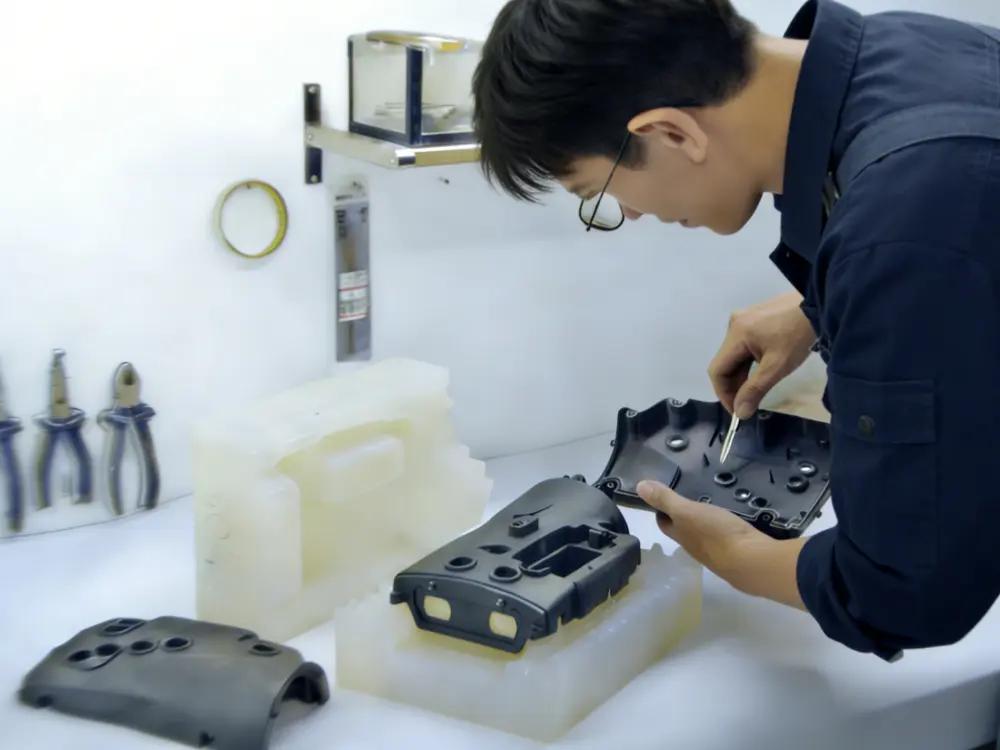

La coulée sous vide, également connue sous le nom de coulée d'uréthane, est un processus de fabrication polyvalent qui produit des pièces en plastique et en caoutchouc de haute qualité avec des géométries complexes et des finitions de surface supérieures. Chez LS Manufacturing, nous suivons un flux de travail raffiné en trois étapes conçu pour garantir la précision, la cohérence et un délai d'exécution rapide pour le prototypage et la production en faible volume.
Le processus commence par la création d'un modèle principal précis, qui définit la géométrie et la qualité de surface de la pièce finale. Nous utilisons généralement l’impression 3D haute résolution pour plus de rapidité et de rentabilité, ou l’usinage CNC lorsqu’une précision dimensionnelle et une stabilité des matériaux extrêmes sont requises. Des considérations de conception appropriées, telles qu'une épaisseur de paroi uniforme et des angles de dépouille appropriés, sont appliquées pour garantir un démoulage optimal et l'intégrité des pièces.
Un caoutchouc de silicone de haute qualité est coulé autour du modèle principal et durci dans des conditions contrôlées. Après durcissement, le moule est soigneusement découpé le long de lignes de joint prédéfinies et le master est retiré, laissant une cavité négative précise. Ce moule en silicone flexible mais durable peut produire 15 à 50 pièces haute fidélité, ce qui le rend idéal pour la fabrication en petits lots sans le coût d'un outillage dur.

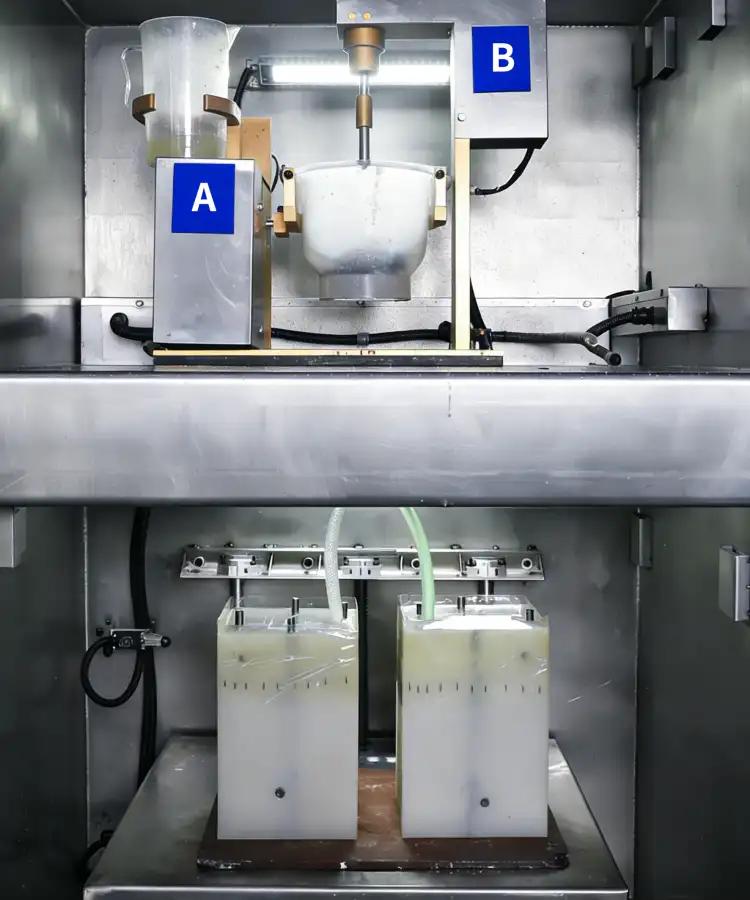

La résine polyuréthane liquide est mélangée avec précision, dégazée et injectée sous vide dans le moule en silicone. Cette étape critique élimine les bulles d’air et garantit un flux complet de matière jusque dans les moindres détails. Après durcissement, les pièces sont démoulées et peuvent subir des opérations secondaires telles que le détourage, le ponçage, la peinture ou l'assemblage, pour fournir des composants qui correspondent étroitement à la qualité de production finale en termes d'apparence et de performances.
La coulée sous vide (coulée d'uréthane) est une solution rentable pour produire des prototypes fonctionnels et des pièces de production en petits lots, en contournant le coût et les délais élevés de l'outillage dur. Elle fournit des pièces de qualité d'utilisation finale haute fidélité, adaptées aux tests rigoureux, à la validation du marché et à la fabrication en faible volume dans plusieurs secteurs.

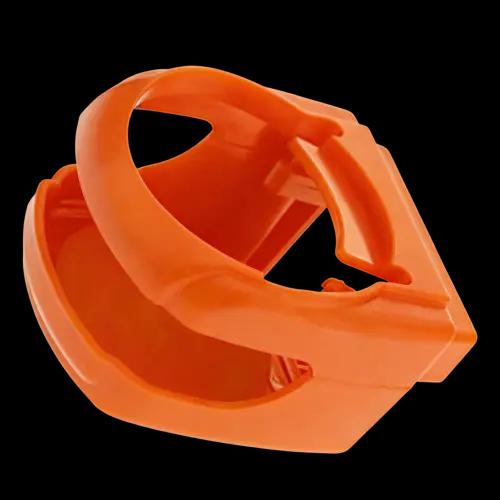

Idéal pour produire des composants de garniture intérieure, des ensembles de tableaux de bord, des prototypes sous le capot et des carénages aérodynamiques. Ce processus permet une validation réaliste de l'ajustement et de la finition, des tests d'expérience utilisateur et une évaluation des performances des nouvelles conceptions avant de s'engager dans l'outillage de production.
Convient aux panneaux intérieurs légers, aux prototypes de conduits, aux boîtiers d'antenne et aux couvercles de capteurs. La méthode prend en compte les matériaux ignifuges et hautes performances nécessaires au prototypage de certification et à la production initiale à faible cadence.
Utilisé pour fabriquer des boîtiers pour appareils de diagnostic, des prototypes d'outils chirurgicaux, des poignées ergonomiques et des modèles anatomiques spécifiques au patient. Le processus prend en charge les matériaux biocompatibles et les tolérances strictes requises pour les tests fonctionnels et les soumissions réglementaires.

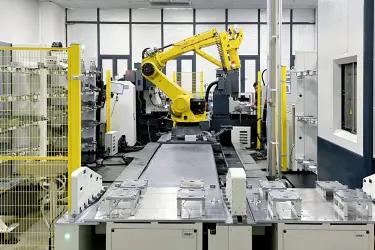

Appliqué à la production de protections de machines personnalisées, de panneaux de commande, de gabarits, de fixations et de boîtiers pour machines spécialisées. Offre une voie de fabrication rapide et adaptable pour les composants industriels personnalisés à faible volume.

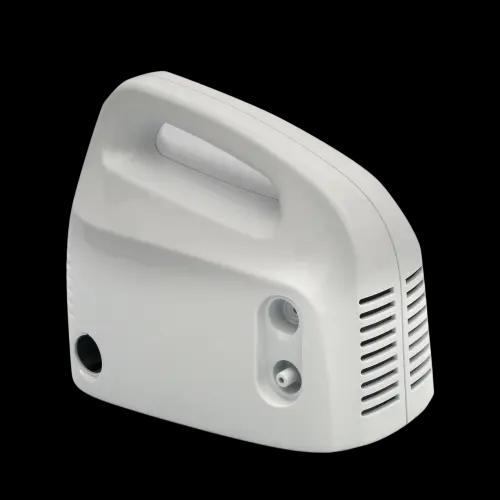

Permet une itération rapide des boîtiers de produits, des panneaux de boutons, des bracelets d'appareils portables et des composants de maison intelligente. Offre une excellente finition de surface et une précision des couleurs pour les revues de conception, les essais utilisateurs et les campagnes de financement participatif.
Choisir le bon processus de fabrication est essentiel pour équilibrer les coûts, les délais et la qualité tout au long de votre cycle de développement de produits. Nous comparons ci-dessous trois méthodes courantes pour vous aider à prendre une décision éclairée, en particulier lorsque le moulage sous vide offre l'équilibre optimal entre vitesse, fidélité et prix abordable pour le prototypage et la production en faible volume.
Aucun outillage requis
Moules en silicone à petit prix
Moules métalliques coûteux
1 à 5 jours
5 à 15 jours
4 à 16 semaines
1 à 50 unités
20 à 500 unités
Plus de 1 000 unités
±0,1–0,5 mm
±0,15–0,3 mm
±0,05–0,2 mm
Lignes de calque visibles, nécessitent souvent un post-traitement
Finition lisse, proche de la production, post-traitement minimal
De haute qualité, prêt à l'emploi
Excellent, prend en charge les structures internes complexes
Idéal pour les contre-dépouilles et les détails fins
Limité par la conception du moule et les angles de dépouille
Résines ou filaments limités disponibles
Large gamme d'uréthanes (rigides, flexibles, haute température)
Large sélection de thermoplastiques de qualité technique
Itérations rapides et peu coûteuses
Coût modéré, nouveau maître requis
Très cher, il faut souvent un nouveau moule

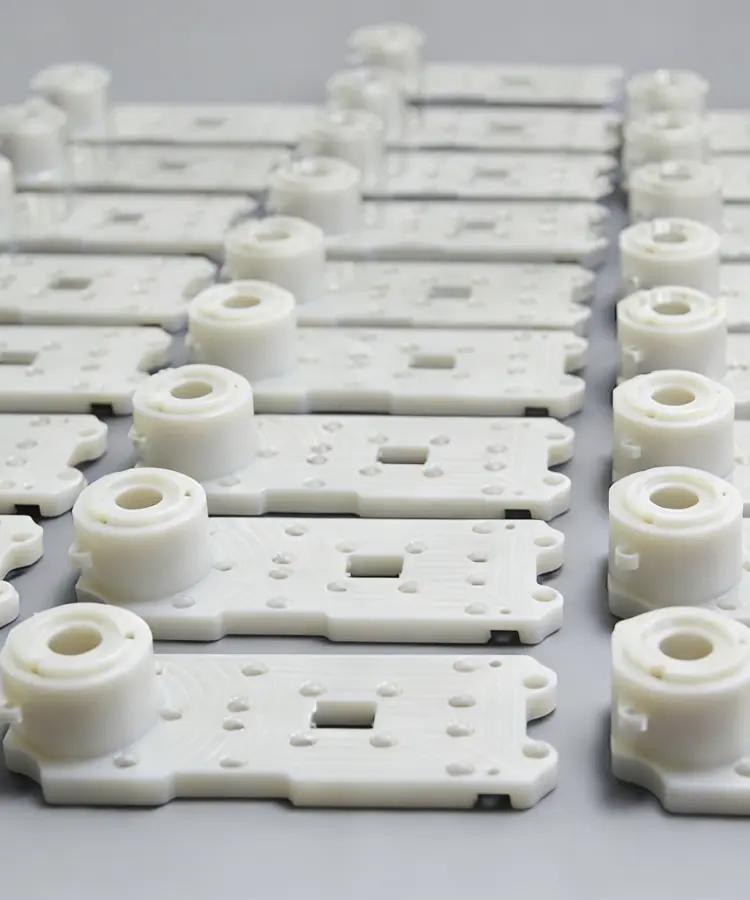

Optimisez votre cycle de développement et réduisez les risques initiaux. La coulée sous vide est le choix de fabrication stratégique lorsque vous avez besoin de prototypes fonctionnels ou de pièces d'utilisation finale en faible volume qui reproduisent avec précision les propriétés des matériaux, les performances mécaniques et la finition de surface des composants finaux moulés par injection, mais sans le coût élevé et les longs délais de livraison d'un outillage dur.
Effectuer des tests fonctionnels et des essais utilisateur rigoureux: Validez avec des pièces qui fonctionnent comme des unités de production.
Valider la demande du marché: Exécutez des essais pilotes rentables ou pontez la production avant de vous engager dans des outils de production de masse.
Fabriquer des géométries complexes: Produisez des pièces avec des structures complexes, des contre-dépouilles et des détails de surface fins qui défient l'impression 3D standard.
Utiliser une large gamme de propriétés matérielles: Obtenez diverses propriétés, de rigide à flexible, ainsi que des couleurs ou des textures spécifiques en un seul processus.
Cette méthode comble efficacement le fossé entre le prototypage rapide et la production à grande échelle, offrant rapidité, fidélité et rentabilité pour des lots allant généralement de 10 à 500 unités.
Restez informé des dernières nouvelles et annonces de LS Manufacturing. Découvrez nos derniers articles ci-dessous.
Notre processus de moulage sous vide utilise des moules en silicone économiques au lieu d'outillages en acier coûteux, ce qui permet de réaliser des prototypes fonctionnels et de petits lots qui correspondent à la qualité du moulage par injection à une fraction du coût et du délai de livraison.
Nous utilisons des contrôles de processus stricts et des matériaux de haute qualité pour garantir la cohérence des lots. Chaque moule en silicone produit généralement 20 à 30 pièces avec une variation minimale, et nous effectuons des inspections du premier article et en cours de processus pour maintenir l'uniformité.
Oui. Nous proposons une large gamme de résines polyuréthanes de qualité technique qui reproduisent les propriétés mécaniques, la finition de surface et la durabilité des plastiques et des élastomères de production, permettant ainsi des tests fonctionnels et ergonomiques précis.
Les modifications de conception peuvent être mises en œuvre rapidement. Les modifications nécessitent un nouveau modèle maître imprimé en 3D, après quoi un nouveau moule en silicone est produit. Cela permet des itérations beaucoup plus rapides et plus abordables par rapport aux changements d'outillage durs.
Nous fournissons une documentation détaillée comprenant des certifications de matériaux, des rapports d'inspection du premier article avec des données dimensionnelles et une analyse de l'état de surface pour soutenir vos processus de vérification de conception et d'assurance qualité.
La coulée sous vide excelle dans la reproduction de caractéristiques complexes. Les moules en silicone flexibles permettent un démoulage facile de contre-dépouilles profondes et de textures complexes qui sont difficiles pour d'autres processus, capturant même les détails les plus fins de votre modèle principal.
Les délais de livraison standard varient de 5 à 15 jours ouvrables, en fonction de la complexité et de la quantité des pièces. Ce délai d'exécution rapide est idéal pour comprimer les calendriers de développement et accélérer la mise sur le marché.
Absolument. Nous proposons une correspondance complète des couleurs Pantone et RAL et pouvons appliquer une large gamme de textures de surface standard SPI/VDI directement dans le moule, des finitions très brillantes aux finitions texturées, répondant à vos exigences esthétiques et de marque.
Oui. Nous proposons des matériaux avec les certifications pertinentes (par exemple, USP Classe VI, UL94) et opérons dans un environnement contrôlé et conforme aux normes ISO. Notre processus est largement utilisé pour les prototypes de dispositifs médicaux et les composants automobiles nécessitant une validation des matériaux.
Notre engagement qualité comprend un processus complet d’examen et de résolution. Nous lançons immédiatement une analyse des causes profondes et donnons la priorité à la production de pièces de rechange sans frais supplémentaires pour maintenir votre projet dans les délais.
