Nos campos de tecnologia e design inovador em rápido desenvolvimento, a importância do design e desenvolvimento de produtos como uma ponte que conecta a criatividade e o mercado é evidente. Como uma estratégia de desenvolvimento de produto eficiente e flexível, "prototipagem rápida" gradualmente entrou na visão das pessoas e se tornou uma força fundamental na promoção da inovação de produtos e na transformação do mercado. Então, como exatamenteprototipaçãodesempenhar um papel no desenvolvimento de produtos? Como isso ajuda as empresas a responder rapidamente às demandas do mercado e melhorar a competitividade do produto? Neste artigo, vamos nos aprofundar na definição, princípios, métodos técnicos e valor de aplicação da prototipagem rápida no desenvolvimento de produtos, dando a você um vislumbre dos segredos por trás dessa estratégia de inovação.

O que é prototipagem rápida?

Prototipagem rápida, em suma, refere-se ao uso de tecnologia avançada de fabricação ou software de design nos estágios iniciais do desenvolvimento do produto para produzir um modelo preliminar ou protótipo do produto a um custo menor e em menos tempo. EstesProtótipos rápidospode ser funcional, cosmético,ou mesmo uma combinação dos dois e são usados para testar, validar conceitos de design, avaliar a experiência do usuário, apresentar a investidores ou marketing.

O princípio é revisar e melhorar continuamente o design do produto por meio do ciclo de "construir-testar-aprender-feedback". Em comparação com o processo tradicional de desenvolvimento de produtos, a prototipagem rápida se concentra mais na velocidade e flexibilidade, permitindo que designers e engenheiros descubram e resolvam problemas no início do desenvolvimento do produto e evitem modificações caras e demoradas posteriormente.

Como funciona a prototipagem rápida?

A prototipagem rápida é um método eficiente de desenvolvimento de produtos que permite que as equipes criem rapidamente protótipos testáveis e verificáveis nos estágios iniciais do desenvolvimento do produto. A seguir está oprocesso de prototipagem rápida:

Análise de requisitos:Trabalhe em estreita colaboração com os usuários ou partes interessadas para coletar e esclarecer as necessidades básicas e os requisitos funcionais do produto. Determine os objetivos e o escopo do design do protótipo classificando e analisando os requisitos.

Projeto preliminar:Com base nos resultados da análise de demanda, conceitue o produto e forme um plano de design preliminar. Use esboços desenhados à mão, software de design e outras ferramentas para desenhar rapidamente desenhos preliminares de produtos.

Prototipação:Use ferramentas ou software de prototipagem, como Axure RP, InVision, Marvel, etc., para criar rapidamente o digitalmodelo de prototipagem. Se um físicomaquete rápidaé necessário, selecionar materiais e processos apropriados e produzi-los por meio de impressão 3D, processamento CNC, fabricação manual, etc.

Teste e validação:Convide usuários-alvo ou usuários em potencial para testar o protótipo e coletar seus comentários. Realize testes funcionais, testes de usabilidade, testes de desempenho, etc. em protótipos para garantir que o protótipo atenda aos requisitos de design e às necessidades do usuário.

Feedback e iteração:Faça as modificações e otimizações necessárias noprotótipo rápido com base nos resultados dos testes e no feedback do usuário. Repita o processo de teste e iteração até que o protótipo atinja resultados satisfatórios.

Entrega e Avaliação:Entregue o protótipo final à equipe do projeto, cliente ou partes interessadas para avaliação e tomada de decisão. Resuma e avalie todo o processo de design do protótipo para fornecer referência para o desenvolvimento futuro do produto.

Quais são os principais métodos de prototipagem rápida?

1. SLA

SLA é um processo industrial de impressão 3D, ou manufatura aditiva, que constrói peças em um pool de resina fotopolimérica curável por UV usando um laser controlado por computador. O laser é usado para traçar e curar uma seção transversal do design da peça na superfície da resina líquida. A camada solidificada é então abaixada logo abaixo da superfície da resina líquida e o processo é repetido. Cada camada recém-curada adere à camada abaixo dela. Esse processo continua até que a peça seja concluída.

Profissionais	Contras
Para modelos conceituais, cosméticosProtótipos, e projetos complexos, a SLA pode produzir peças com geometrias intrincadas e excelentes acabamentos superficiais em comparação com outros processos aditivos. O custo é competitivo e a tecnologia está disponível em várias fontes.	As peças prototipadas podem não ser tão fortes quanto as feitas de resinas de grau de engenharia, portanto, as peças feitas com SLA têm uso limitado para testes funcionais. Além disso, enquanto as peças passam por um ciclo UV para solidificar a superfície externa da peça, as peças construídas em SLA devem ser usadas com exposição mínima aos raios UV e à umidade para que não se degradem.

2. SLS

O SLS é um dos cinco processos aditivos disponíveis na Protolabs. Durante o processo SLS, um CO controlado por computador₂O laser atrai para um leito quente de pó à base de náilon de baixo para cima, onde sinteriza levemente (funde) o pó em um sólido. Após cada camada, um rolo coloca uma nova camada de pó em cima da cama e o processo se repete. O SLS usa pós de nylon rígido ou TPU elastomérico semelhantes aos termoplásticos de engenharia reais, de modo que as peças exibem maior tenacidade e são precisas, mas têm superfície áspera e carecem de detalhes finos. O SLS oferece um grande volume de construção, pode produzir peças com geometrias altamente complexas e criar protótipos duráveis.

Profissionais	Contras
As peças SLS tendem a ser mais precisas e duráveis do que as peças SLA. O processo pode fazer peças duráveis com geometrias complexas e é adequado para alguns testes funcionais.	As peças têm textura granulada ou arenosa e o processo tem uma escolha limitada de resina.

3. FDM

O FDM usa um método de extrusão que derrete e solidifica novamente a resina termoplástica (ABS, policarbonato ou mistura ABS/policarbonato) em camadas para formar um protótipo acabado. Por usar resinas termoplásticas reais, é mais forte do que o jateamento de aglutinante e pode ser de uso limitado para testes funcionais.

Profissionais	Contras
As peças FDM têm preços moderados, relativamente fortes e podem ser boas para alguns testes funcionais. O processo pode fazer peças com geometrias complexas.	As peças têm um acabamento superficial ruim, com um efeito ondulado pronunciado. É também um processo aditivo mais lento do que SLA ou SLS e tem adequação limitada para testes funcionais.

4. Usinagem CNC

Na usinagem, um bloco sólido (ou estoque de haste) de plástico ou metal é preso em uma fresadora CNC ou torno, respectivamente, e cortado em uma peça acabada por meio de um processo subtrativo. Este método geralmente produz resistência e acabamento superficial superiores a qualquer processo de manufatura aditiva. Ele também tem as propriedades completas e homogêneas do plástico porque é feito de blocos sólidos de resina termoplástica extrudada ou moldada por compressão, ao contrário da maioria dos processos aditivos, que usam materiais semelhantes ao plástico e são construídos em camadas. A gama de opções de materiais permite que as peças sejam feitas com as propriedades desejadas do material, tais como: resistência à tração, resistência ao impacto, temperaturas de deflexão térmica, resistência química e biocompatibilidade. Boas tolerâncias produzem peças adequadas para testes funcionais e de ajuste, gabaritos e acessórios e componentes funcionais para aplicações de uso final. Vários fabricantes, incluindo a Protolabs, usam processos de fresamento de 3 eixos e fresamento indexado de 5 eixos, juntamente com torneamento, para fabricar peças em uma variedade de plásticos e metais de nível de engenharia.

Profissionais	Contras
As peças usinadas têm bons acabamentos superficiais e são bastante fortes porque usam termoplásticos e metais de engenharia. Assim como a impressão 3D, os protótipos personalizados podem ser entregues em até um dia em alguns fornecedores.	Pode haver algumas limitações de geometria associadas à usinagem CNC e, às vezes, é mais caro fazer isso internamente do que os processos de impressão 3D. Como o processo está removendo o material em vez de adicioná-lo, o fresamento de rebaixos às vezes pode ser difícil.

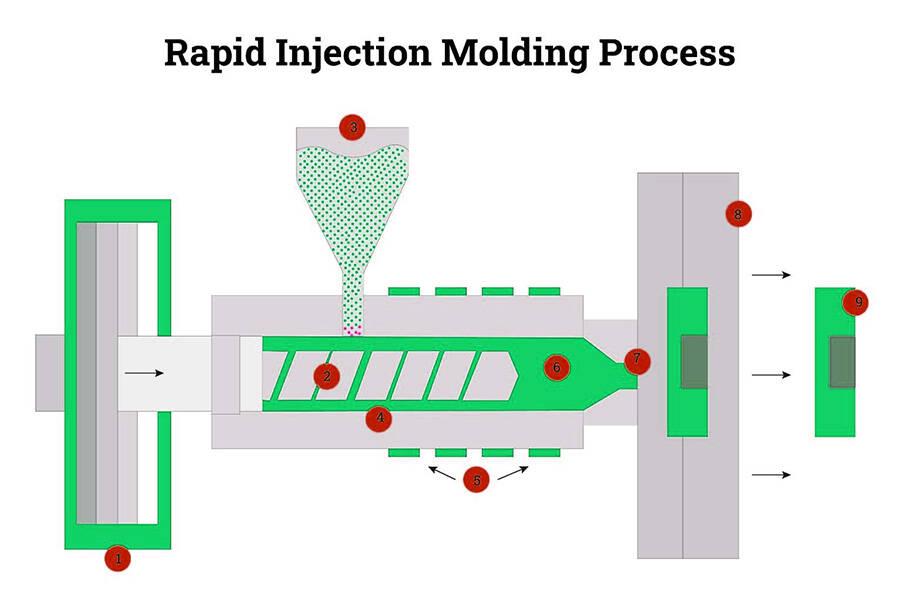

5. Moldagem por injeção

A moldagem por injeção rápida funciona injetando resinas termoplásticas em um molde, assim como na moldagem por injeção de produção. O que torna o processo "rápido" é a tecnologia usada para produzir o molde, que geralmente é feito de alumínio em vez do aço tradicional usado em moldes de produção. As peças moldadas são resistentes e possuem excelentes acabamentos. É também o processo de produção padrão da indústria para peças plásticas, portanto, há vantagens inerentes à prototipagem no mesmo processo, se a situação permitir. Quase qualquer plástico de grau de engenharia ou borracha de silicone líquido (LSR) pode ser usado, de modo que o projetista não é limitado pelas limitações de material do processo de prototipagem.

Profissionais	Contras
As peças moldadas são feitas de uma variedade de materiais de engenharia, têm excelente acabamento superficial e são um excelente preditor de capacidade de fabricação durante a fase de produção.	Há um custo inicial de ferramental associado à moldagem por injeção rápida que não ocorre com nenhum dos processos aditivos ou com usinagem CNC. Portanto, na maioria dos casos, faz sentido fazer uma ou duas rodadas deProtótipos rápidospara verificar o ajuste e a função antes de passar para a moldagem por injeção.

6. fabricação de chapas metálicas

A fabricação rápida de chapas metálicas é uma tecnologia de processamento de chapas metálicas eficiente e de alta precisão. Por meio do controle do computador, as chapas metálicas são cortadas, dobradas e soldadas de acordo com os requisitos do projeto para produzir rapidamente as peças necessárias. Essa tecnologia combina equipamentos CNC avançados, corte a laser, estampagem e outros métodos de processo para concluir a produção de peças de chapa metálica com formas complexas e requisitos de alta precisão em um curto espaço de tempo.

Profissionais	Contras
A tecnologia de fabricação rápida de chapas metálicas tem as características de alta eficiência, alta precisão, flexibilidade, baixo custo e proteção ambiental.	Altos custos de equipamentos, altos requisitos técnicos, altas taxas de refugo e altos custos de personalização, etc.

Quais são as aplicações da prototipagem rápida em diferentes campos?

Engenharia de Software

No campo da engenharia de software, a tecnologia de prototipagem rápida é usada principalmente no estágio inicial do desenvolvimento de software. Seu objetivo é criar protótipos de software para imitar várias funções e interfaces de usuário do sistema para que os problemas existentes possam ser identificados e resolvidos mais cedo. Com o rápido desenvolvimento da tecnologia de computadores e da indústria de software, a tecnologia de prototipagem rápida tem sido amplamente utilizada em vários campos e alcançou bons resultados. No campo da engenharia de software, o uso da tecnologia de prototipagem rápida pode efetivamente encurtar o ciclo de tempo de desenvolvimento, reduzir o custo total de desenvolvimento e melhorar a qualidade geral do software. Ele permite que os desenvolvedores reconheçam o software como um todo complexo e enorme de um nível superior e o decomponham em uma série de submódulos com objetivos específicos ou requisitos de tarefas. Além disso, isso também ajuda os desenvolvedores a obter uma compreensão mais profunda das necessidades do usuário, reduzindo assim a dificuldade de mal-entendidos e comunicação.

Design de UX

No processo de design de UX (experiência do usuário), a tecnologia de prototipagem rápida também desempenha um papel indispensável. O sistema de prototipagem rápida é um método que usa computadores para gerar entidades tridimensionais. É baseado na realidade virtual e pode fornecer uma cena virtual e controlá-la e modificá-la, realizando assim todo o processo, desde o projeto conceitual até a fabricação de produtos acabados. Os designers de UX imitam as várias funções e a interface do usuário do produto, criando uma versão reduzida do produto - um protótipo - para que os usuários possam testá-lo e verificá-lo.Protótipospode ser papel simplesmodelos de prototipagemou protótipos digitais totalmente funcionais com os quais os usuários podem interagir. A aplicação dessa tecnologia no design de UX ajuda os designers a entender mais profundamente as necessidades do usuário e identificar problemas e deficiências no design do produto, para que ajustes e otimizações possam ser feitos em tempo hábil para melhorar a experiência do usuário do produto.

Design Thinking

O design thinking representa uma estratégia de solução de problemas de inovação e iteração contínua e centrada no ser humano. Como uma das tecnologias emergentes mais promissoras no campo da manufatura avançada, a tecnologia de prototipagem rápida tem as características de baixo custo e alta eficiência e gradualmente se tornou uma parte indispensável do processo de pesquisa e desenvolvimento de produtos. A tecnologia de prototipagem rápida tem sido amplamente utilizada em muitos aspectos do pensamento de design de produto, usada principalmente para verificar e otimizar rapidamente várias soluções de design. Com base nisso, este artigo propõe um método de design thinking baseado em prototipagem rápida, que combina prototipagem rápida com design thinking para alcançar o gerenciamento de todo o ciclo de vida dos produtos, desde o conceito até o objeto físico e a entrega. Aplicá-lo ao design thinking pode ajudar os membros da equipe a entender as necessidades do usuário mais profundamente, verificar rapidamente a viabilidade das soluções de design e melhorar continuamente a qualidade do design do produto por meio da otimização iterativa contínua.

Impressão 3D

A tecnologia de impressão 3D é fundamentalMétodo de prototipagem rápida que usa arquivos de modelo digital e usa tecnologia de impressão em camadas para criar objetos tridimensionais. Devido às suas características únicas de processo, tornou-se um dos métodos de processamento mais avançados no campo de fabricação e se desenvolveu rapidamente. No campo da tecnologia de impressão 3D, os métodos de prototipagem rápida são comumente usados em todas as etapas do design e fabricação do produto. Ele pode produzir diretamente peças físicas ou protótipos de produtos conforme necessário, fornecendo aos projetistas informações de dados mais intuitivas e eficazes. No campo da tecnologia de prototipagem rápida, a impressão 3D mostrou vantagens óbvias. Por exemplo, pode produzir estruturas complexas e formas geométricas, melhorando assim a precisão e a eficiência da produção e reduzindo os custos de produção. Portanto, tornou-se um método de design emergente. Ao mesmo tempo, comoTecnologia de impressão 3Dcontinua avançando, suas áreas de aplicação estão se expandindo gradualmente.

Quais são as vantagens da prototipagem rápida?

Como um método eficiente de desenvolvimento de produtos, a prototipagem rápida tem muitas vantagens significativas. Aqui estão osVantagens da prototipagem rápida:

Encurte o ciclo de desenvolvimento de produtos

A prototipagem rápida encurta muito o ciclo do produto do conceito ao mercado, convertendo rapidamente os conceitos de design em modelos físicos testáveis e palpáveis. No processo tradicional de desenvolvimento de produtos, muitas vezes leva muito tempo desde o design até a fabricação de protótipos e o feedback de teste. A tecnologia de prototipagem rápida pode concluir esse processo em dias ou semanas, permitindo que os desenvolvedores verifiquem os projetos mais cedo, descubram problemas e executem otimização iterativa, acelerando assim o lançamento do produto.

Melhore a precisão do projeto

A tecnologia de prototipagem rápida geralmente combina software avançado de design assistido por computador (CAD) eEquipamento de processamento CNC para obter protótipos de produtos de alta precisão e alta complexidade. Essas tecnologias podem garantir um alto grau de consistência entre protótipos e desenhos de projeto, reduzindo erros causados pela produção manual ou métodos tradicionais de processamento. Protótipos de alta precisão ajudam a avaliar com mais precisão a função e o desempenho do produto, fornecendo uma base confiável para produção e fabricação subsequentes.

Reduza custos

EmboraTecnologia de prototipagem rápidapode exigir um investimento maior em equipamentos iniciais, na verdade ajuda a reduzir custos quando visto ao longo do ciclo de desenvolvimento do produto. Primeiro, por meio de prototipagem rápida, os desenvolvedores podem detectar problemas no projeto antecipadamente e evitar modificações em grande escala no estágio posterior de produção, reduzindo assim o desperdício e os custos desnecessários. Em segundo lugar, a prototipagem rápida oferece suporte a modelos de produção multivariados e em pequenos lotes, o que ajuda as empresas a responder com flexibilidade às mudanças do mercado e reduzir os atrasos de estoque e a ocupação de capital. Além disso, com a popularização e redução de custos de tecnologias de prototipagem rápida, como a impressão 3D, seus custos de produção também estão diminuindo gradualmente.

Melhore a experiência e o feedback do usuário

A prototipagem rápida permite que usuários ou clientes tenham acesso antecipado a produtos físicos e forneçam feedback por meio da experiência em primeira mão. Esse tipo de feedback intuitivo e instantâneo ajuda os desenvolvedores a entender com mais precisão as necessidades do usuário e as tendências do mercado, de modo a fazer melhorias e otimizações direcionadas. Ao mesmo tempo, a prototipagem rápida também fornece aos investidores e parceiros um método de exibição intuitivo, ajudando a aumentar sua confiança e reconhecimento do produto.

Quais são alguns exemplos de prototipagem rápida?

A tecnologia de prototipagem rápida tem uma ampla gama de aplicações em aplicações práticas,Exemplos de prototipagem rápida são os seguintes:

Indústria automobilística

Na fase de pesquisa e desenvolvimento de automóveis, a tecnologia de impressão 3D é amplamente utilizada para produzir protótipos de automóveis. Esses protótipos podem ser usados para verificação de projeto, verificação de montagem e verificação funcional, ajudando as montadoras a identificar e resolver problemas no início do desenvolvimento do produto. Por exemplo, a Ford usou a tecnologia de impressão 3D para produzir um grande número deProtótiposde autopeças durante a fase de pesquisa e desenvolvimento para melhorar a eficiência de pesquisa e desenvolvimento.

produtos eletrônicos

No processo de design e desenvolvimento de smartphones, a tecnologia de prototipagem rápida é usada para prototipar invólucros de telefones celulares, estruturas internas e outros componentes. Ao fazer protótipos de telefones celulares, os designers podem verificar visualmente a viabilidade e a estética do plano de design e descobrir e modificar prontamente problemas no design. Os usuários podem realmente operar e experimentar o protótipo do telefone celular e fornecer feedback valioso para ajudar os desenvolvedores a melhorar a experiência do usuário do produto. A prototipagem rápida encurta o ciclo de desenvolvimento do produto, permitindo que os smartphones sejam lançados no mercado mais rapidamente para atender às necessidades do consumidor.

Equipamento médico

No desenvolvimento de dispositivos médicos, a tecnologia de prototipagem rápida é usada para criarProtótiposde dispositivos médicos para testes clínicos e verificação. Próteses e equipamentos de reabilitação personalizados para pacientes geralmente exigem tecnologia de prototipagem rápida para produzir protótipos personalizados para garantir o conforto e a funcionalidade do equipamento.

Educação e Pesquisa

No campo da educação, a tecnologia de prototipagem rápida é usada para produzir ferramentas de ensino, como modelos físicos, dispositivos de demonstração, etc. No campo da pesquisa científica, os pesquisadores usam a tecnologia de prototipagem rápida para construir dispositivos experimentais ou protótipos de sistemas para conduzir experimentos científicos e verificar hipóteses.

Perguntas frequentes

1. O que se entende por prototipagem rápida?

A prototipagem rápida é um método de desenvolvimento de produtos que enfatiza a aceleração do processo de desenvolvimento de produtos, construindo e testando rapidamente protótipos de produtos. Essa abordagem permite que designers, engenheiros e desenvolvedores obtenham modelos de desempenho no início do desenvolvimento do produto para verificação funcional, avaliação de design e teste de usuário.

2.Is prototipagem rápida é o mesmo que impressão 3D?

A prototipagem rápida é semelhante à impressão 3D em alguns aspectos, mas não exatamente a mesma. A prototipagem rápida é um conceito mais amplo que abrange uma variedade de tecnologias e métodos, incluindo impressão 3D. A impressão 3D é uma tecnologia comumente usada em prototipagem rápida, que converte modelos digitais em modelos físicos empilhando materiais camada por camada. No entanto, a prototipagem rápida também inclui outras tecnologias, como corte a laser, usinagem CNC e moldagem por injeção.

3. O que é prototipagem na impressão 3D?

A prototipagem na impressão 3D refere-se ao processo de uso da tecnologia de impressão 3D para transformar diretamente modelos digitais em protótipos físicos. Essa tecnologia permite que designers e engenheiros obtenham modelos físicos no início do desenvolvimento do produto para verificação funcional, avaliação de design e teste de usuário. A prototipagem de impressão 3D tem as vantagens de ser rápida, flexível e econômica, o que pode encurtar significativamente o ciclo de desenvolvimento do produto e reduzir os custos de desenvolvimento. No processo de impressão 3D, os materiais são empilhados camada por camada para construir um sólido tridimensional, o que possibilita a criação de formas e estruturas complexas.

4. O que é um exemplo derelações públicas rápidasOtotipagem?

A Ford usou a tecnologia de impressão 3D para produzir um grande número de protótipos de autopeças durante a fase de pesquisa e desenvolvimento; No processo de design e desenvolvimento de smartphones, a tecnologia de prototipagem rápida foi utilizada paraprotótipoinvólucros de telefones celulares, estruturas internas e outros componentes; no desenvolvimento de equipamentos médicos, a tecnologia de prototipagem rápida é usada para fazer protótipos de dispositivos médicos para testes clínicos e verificação; No campo da educação, a tecnologia de prototipagem rápida é usada para fazer ferramentas de ensino, como modelos físicos, dispositivos de demonstração, etc.

Resumo

A prototipagem rápida é um método de desenvolvimento de produtos eficiente, flexível e de baixo custo.Significado de prototipagem é que ele usa tecnologia de fabricação avançada para transformar rapidamente ideias de design em protótipos físicos palpáveis e testáveis, o que acelera muito o desenvolvimento de produtos. processar e reduzir custos e riscos de desenvolvimento. Com o avanço contínuo da tecnologia e a expansão contínua dos campos de aplicação, a tecnologia de prototipagem rápida desempenhará um papel mais importante no futuro, fornecendo forte suporte para inovação de produtos e atualização industrial.
