기계식 변속기의 정밀 단계에서 피니언은 작은 몸체로 중추적인 역할을 합니다. 그것들은 정밀한 기계적 움직임의 음표와 같으며, 모든 회전과 모든 물기는 힘과 움직임을 정확하게 전달합니다. 그러나 겉보기에 단순해 보이는 이 기계적 작용 뒤에는 재료 과학의 깊은 통찰력과 정확한 선택이 있습니다. 오늘 Longsheng 팀은 전통적인 금속 재료에서 최첨단 복합 재료에 이르기까지 광대한 재료 과학의 세계를 안내하고 피니언 가공 재료의 미스터리를 하나씩 공개할 것입니다.

피니언 가공이란 무엇입니까?

피니언 가공의 의미는 절단, 연삭, 압연 등과 같은 일련의 기계적 가공 공정을 통해 원자재(일반적으로 강철, 주철, 알루미늄 합금 등과 같은 금속)를 사용하여 설계 요구 사항을 충족하는 피니언을 정확하게 생산하는 것을 말합니다. 프로세스. 피니언은 기계식 변속기 시스템의 중요한 부분입니다. 톱니 사이의 맞물림을 통해 토크와 회전 운동을 전달하고 기계적 에너지의 변환 및 전달을 실현합니다.

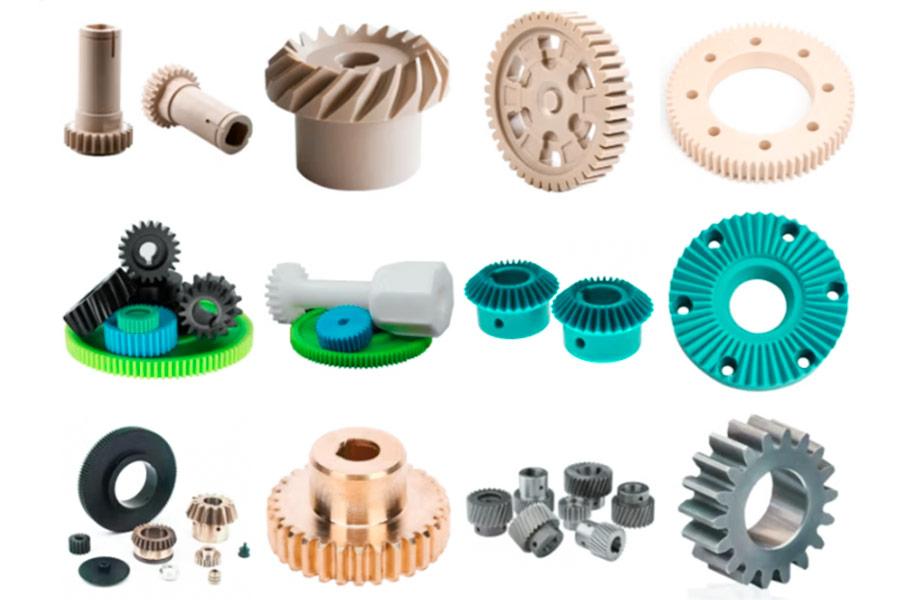

피니언 가공에는 어떤 재료가 사용됩니까?

이러한 주요 특성을 가진 피니언을 생산하는 데 사용할 수 있는 다양한 재료가 있습니다. 다음은 각 재료와 그 고유한 장점에 대한 개요입니다.

주철

주철은 우수한 내마모성으로 인해 정밀 피니언 제조에 이상적인 금속입니다. 손상 없이 반복적이고 지속적인 마모를 견딜 수 있습니다. 이 소재의 또 다른 주요 장점은 주조 방법을 통해 복잡한 모양과 미세한 구조를 가진 피니언을 쉽게 생산할 수 있다는 것입니다. 주철 피니언은 작동 중에 상대적으로 큰 소음을 발생시키고 표면 거칠기가 높을 수 있지만 이는 특정 분야에서의 적용에는 영향을 미치지 않습니다. 그들은 일반적으로 중장비, 광산 장비 등과 같이 원활한 작동에 덜 초점을 맞추고 내구성과 비용 효율성에 더 중점을 둔 응용 분야에 사용됩니다.

강철

강철 합금 피니언은 일반적으로 거치는 열처리 공정 덕분에 높은 강도로 인해 선호되며, 이는 특히 치아 영역에서 피니언의 인성과 경도를 크게 향상시킵니다. 강철 합금 피니언은 큰 하중과 토크를 견딜 수 있으므로 다양한 변속기 시스템에 널리 사용됩니다. 그 중 탄소강은 우수한 기계적 특성과 가공 특성으로 인해 헬리컬 기어, 평 기어, 베벨 기어, 웜 기어 및 랙과 같은 피니언 부품 생산에 선호되는 재료가 되었습니다. 이 피니언 구성 요소는 자동차, 기계, 항공 우주 및 기타 분야에서 널리 사용되며 다양한 전송 시스템에 안정적이고 신뢰할 수 있는 전력 전송을 제공합니다.

놋쇠

황동은 구리와 아연의 합금입니다. 제조업체는 금속의 아연 양을 변화시키기 위해 다양한 황동 합금을 사용할 수 있습니다. 저아연 황동은 다른 재료보다 연성이 높으며 구리 베이스는 금속을 항균성으로 만들고 기계 가공이 용이합니다. 황동 피니언은 저부하 응용 분야를 위한 평 기어 또는 랙에 자주 사용됩니다.

청동

황동 외에도 다른 구리 합금에는 알루미늄 청동과 인청동이 포함됩니다. 이 비자성 피니언은 부식성 환경에 가장 적합합니다.

알루미늄 청동은 구리, 알루미늄, 니켈, 철 및 망간을 결합합니다. 이 합금은 내마모성과 내식성이 우수하여 염수, 산화, 유기산 노출과 같은 부식성이 높은 환경에서 사용할 수 있습니다. 또한 고하중 환경을 견딜 수 있어 웜 및 헬리컬 기어에 사용하기에 이상적입니다.

인청동에는 구리, 주석 및 인의 조합이 포함되어 있습니다. 주석은 합금의 강도와 내식성을 증가시키는 반면 인은 합금의 강성과 내마모성을 증가시킵니다. 따라서 인청동 기어는 재료가 휠에 의해 생성된 마찰과 윤활로 인한 성능 저하를 모두 견디기 때문에 마찰이 심한 환경, 특히 웜 기어에 이상적입니다.

알루미늄 합금

알루미늄 합금으로 만든 핀 피니언은 부식 및 산화를 방지하기 위해 패시베이션이라는 보호 표면 처리가 되어 있습니다. 피니언 기어를 생산하는 데 사용되는 가장 일반적인 알루미늄 합금에는 2024, 6061 및 7075가 있습니다. 등급에 관계없이 모든 알루미늄 피니언은 약 400°F에서 분해되기 시작하므로 저온에서 중간 온도 응용 분야에 가장 적합합니다.

분말 금속

분말 금속은 피니언 가공에 일반적으로 사용되는 재료 중 하나이며 고강도, 우수한 내마모성 및 강한 가소성과 같은 장점이 있습니다. 일반적인 금속 분말 재료에는 철 분말, 강철 분말, 스테인리스 스틸 분말, 합금 분말 등이 포함됩니다. 분말 금속은 분말 야금 기어와 같은 분말 야금 공정을 통해 특정 모양과 특성을 가진 피니언으로 가공할 수 있습니다. 이 공정은 높은 생산 효율, 높은 재료 활용률 및 저렴한 비용의 장점을 가지고 있으므로 피니언 가공에 널리 사용됩니다.

소성

열가소성 수지는 또한 피니언 가공에 일반적으로 사용되는 재료 중 하나이며 경량, 저소음 및 윤활 필요 없음과 같은 장점이 있습니다. 일반적인 열가소성 재료에는 폴리옥시메틸렌(POM), 나일론, 폴리(p-페닐렌 테레프탈아미드)(PPA), 액정 폴리머(LCP) 등이 있습니다. 열가소성 수지는 사출 성형 및 압출과 같은 성형 공정을 통해 피니언으로 가공할 수 있습니다. 이러한 공정은 생산 효율성이 높고 비용이 저렴하며 자동화 생산을 실현하기 쉽다는 장점이 있습니다. 동시에 열가소성 수지는 재활용 및 분해가 가능하여 환경 보호 요구 사항을 충족합니다.

피니언 가공에 다양한 재료의 적용

변속기 시스템의 핵심 구성 요소인 재료 선택은 시스템의 성능, 신뢰성 및 서비스 수명에 직접적인 영향을 미칩니다. 다음은 피니언 가공에 다양한 재료를 사용할 수 있는 방법에 대한 몇 가지 예입니다.

1. 항공 우주 산업

항공우주 산업에서 경량화는 변속기 설계의 중요한 목표 중 하나입니다. 결과적으로 티타늄 및 탄소 섬유 복합 재료와 같은 경량의 고강도 재료가 피니언 제조에 널리 사용됩니다. 티타늄은 내식성과 고온 특성이 우수하며 극한 환경에서 무거운 하중과 고속 작동을 견딜 수 있습니다. 반면에 탄소 섬유 복합재는 변속기의 질량을 크게 줄이고 매우 높은 비강도와 강성으로 전체 성능을 향상시킵니다. 이러한 소재를 사용하면 항공우주 장장비가 고성능을 유지하면서 보다 효율적인 에너지 사용을 달성할 수 있습니다.

2. 산업 기계

산업 기계 분야에서 피니언의 재료 선택은 주로 고강도, 높은 내마모성 및 내식성에 중점을 둡니다. 주철은 우수한 주조 성능과 내마모성으로 인해 고하중 변속기 시스템에서 기어를 제조하는 데 자주 사용됩니다. 이 기어는 큰 충격 하중과 마모를 견뎌야 하며 주철은 우수한 피로 저항과 내마모성을 제공할 수 있습니다. 또한 스테인리스 스틸은 우수한 내식성으로 인해 부식 환경의 영향을 견뎌야 하는 전송 시스템에도 널리 사용됩니다.

3. 자동차 산업

자동차 산업에서 피니언의 선택은 자동차의 변속기 효율성, 연비 및 신뢰성과 직접적인 관련이 있기 때문에 매우 중요합니다. 고강도, 우수한 내마모성 및 인성으로 인해 합금강은 자동차 변속기 시스템의 일반 기어 및 변속기 샤프트 기어 제조에 자주 사용됩니다. 이 기어는 높은 토크와 속도를 견뎌야 하며 동시에 우수한 피로 저항을 가져야 합니다. 또한 경량 트렌드의 발전에 따라 알루미늄 합금과 같은 경량 금속 재료가 점차 자동차 기어 제조에 사용되어 전체 차량의 무게와 연료 소비를 줄이고 있습니다.

4. 가전제품

가전 제품에서 소형 모터 및 가전 제품의 기어 전달 시스템은 작은 크기, 가벼운 무게 및 낮은 소음을 필요로합니다. 따라서 플라스틱 피니언은 가벼운 무게, 저렴한 비용, 쉬운 가공 및 자체 윤활로 인해 이러한 장치에 널리 사용됩니다. 플라스틱 기어는 소형화 및 경량화의 요구를 충족시킬 뿐만 아니라 특수 설계 및 최적화를 통해 소음과 진동을 줄이고 장비의 전반적인 성능을 향상시킵니다.

피니언 가공 재료의 선택 원칙은 무엇입니까?

피니언용 재료를 선택할 때 피니언 성능, 비용, 생산 효율성 및 환경 보호 간의 최상의 균형을 보장하기 위해 다음과 같은 핵심 원칙을 따라야 합니다.

• 사용 요구 사항을 충족하려면:이를 위해서는 피니언의 속도, 하중의 크기 및 작업 환경(예: 온도, 습도, 부식성 가스 등)과 같은 피니언의 특정 작업 조건에 따라 재료를 신중하게 선택해야 합니다. 예를 들어, 고속으로 작동하는 피니언의 경우 피로 강도와 내마모성이 우수한 재료를 선택해야 합니다. 무거운 하중 또는 충격 하중의 경우 재료의 강도와 인성이 주요 고려 사항이 됩니다.
• 경제적이고 합리적인:피니언의 성능이 사용 요구 사항을 충족하는지 확인하는 전제 하에 제품의 시장 경쟁력을 향상시키기 위해 제조 비용을 절감하도록 노력해야 합니다. 여기에는 저렴하고 쉽게 구할 수 있는 재료를 선택하고 불필요한 낭비를 방지하기 위해 사용되는 재료의 양을 최적화하는 것이 포함됩니다.
• 가공의 용이성:가공 및 성형이 용이한 재료를 선택하면 생산 효율성을 향상시킬 수 있을 뿐만 아니라 비용을 더욱 절감할 수 있습니다. 예를 들어, 특정 재료는 우수한 절삭 특성을 가질 수 있으므로 피니언의 가공 공정이 더 원활해지고 공구 마모와 가공 시간이 단축됩니다.
• 지속 가능성:피니언 가공 재료를 선택할 때 재료의 환경 보호와 지속 가능성을 충분히 고려해야 합니다. 이는 재활용 가능하거나, 분해 가능하거나, 생산 공정에서 에너지 소비가 적은 재료와 같이 환경에 미치는 영향이 적은 재료를 우선시해야 함을 의미합니다. 이는 환경 오염을 줄이는 데 도움이 될 뿐만 아니라 기업의 녹색 개발과 사회적 책임을 촉진합니다.

자주 묻는 질문(FAQ)

1. 피니언에 사용되는 재료는 무엇입니까?

피니언의 일반적인 재료에는 강철, 주철, 비철금속(예: 구리 합금, 알루미늄 합금 등) 및 비금속 재료(예: 플라스틱, 나일론, 수지 등)가 포함됩니다. 선택할 특정 재료는 작업 조건, 성능 요구 사항 및 피니언 비용과 같은 요인에 따라 다릅니다.

2. 샤프트를 만드는 데 사용되는 재료는 무엇입니까?

샤프트에 일반적으로 사용되는 재료에는 강철, 주철, 알루미늄 합금 및 비금속 재료가 포함됩니다. 강철: 고강도, 고경도, 강한 내마모성, 고하중, 고속, 고온 등과 같은 가혹한 작업 조건에서 샤프트 전송에 적합합니다. 일반적인 강철에는 45# 강철, 40Cr 강철 등이 포함됩니다. 주철: 저렴한 비용, 우수한 내마모성, 우수한 내충격성, 그러나 강도가 낮고 저속, 저하중 및 저온과 같은 조건에서 샤프트 전송에 적합합니다. 일반적인 주철에는 회주철, 연성철 등이 있습니다. 알루미늄 합금: 경량, 고강도, 강한 내식성, 고속, 저하중 및 저온과 같은 조건에서 경량화가 필요한 샤프트 전송에 적합합니다. 일반적인 알루미늄 합금에는 6061-T6, 7075-T6 등이 있습니다. 비금속 재료: 탄소 섬유 복합 재료, 세라믹 등과 같은 가볍고 경도가 높으며 내식성이 강하고 내진동성이 우수하다는 장점이 있지만 비용이 높고 열팽창의 영향을 받기 쉬우며 특정 고성능 요구 사항이 있는 샤프트 전송에 적합합니다.

3. 랙 앤 피니언의 재료는 무엇입니까?

랙 앤 피니언의 재료 선택은 일반적으로 피니언의 재료 선택과 유사하며 작업 조건, 성능 요구 사항 및 비용과 같은 요인에 따라 달라집니다. 일반적으로 사용되는 재료에는 강철, 주철, 비철금속 및 비금속 재료가 포함됩니다.

4.랙 앤 피니언의 4가지 구성 요소는 무엇입니까?

랙과 피니언은 일반적으로 다음과 같은 네 가지 주요 부분으로 구성됩니다 : (1) 톱니 표면 : 랙과 피니언의 핵심 부분으로, 톱니 모양과 맞물림이 변속기의 효율성과 부드러움을 결정합니다. (2) 림: 랙과 피니언의 외경 부분으로 일반적으로 기어의 강성과 하중 지지력을 향상시키는 데 사용됩니다. (3) 허브: 피니언의 경우 허브는 일반적으로 허브 본체와 베어링 시트로 구성된 기어의 주요 부분입니다. (4) 기타 보조 부품: 베어링, 샤프트, 씰 등과 같은 이러한 부품은 랙과 피니언의 전송에도 중요합니다. 베어링은 기어 샤프트를 지지하고 기어에 대한 축 방향 및 반경 방향 힘의 영향을 줄이는 중요한 구성 요소입니다. 샤프트는 기어 허브와 변속기 장치를 연결하고 동력을 전달하며 축 방향 및 반경 방향 힘을 견디는 부분입니다. 씰은 윤활유 누출 및 불순물이 기어 전달 시스템에 들어가는 것을 방지하는 데 사용됩니다.

요약

피니언의 일반적인 재료에는 강철, 주철, 비철금속(예: 구리 합금, 알루미늄 합금 등) 및 비금속 재료(예: 플라스틱, 나일론, 수지 등)가 포함됩니다. 선택할 특정 재료는 작업 조건, 성능 요구 사항 및 피니언 비용과 같은 요인에 따라 다릅니다. 피니언 기어의 가공 재료는 특정 사용 조건 및 성능 요구 사항에 따라 선택해야 합니다. 강철은 우수한 종합 성능으로 인해 가장 일반적으로 사용되는 재료 중 하나입니다. 플라스틱 및 복합 재료와 같은 비금속 재료는 특정 상황에서 고유한 장점이 있습니다. 특수 합금 재료는 극한 조건에서의 사용 요구 사항에 적합합니다. 재료를 합리적으로 선택함으로써 피니언 기어의 전송 성능과 수명이 우수하다는 것을 보장할 수 있습니다.
