В современном производстве технология обработки с ЧПУ стала одним из незаменимых методов обработки благодаря своей высокой точности и высокой эффективности. В области обработки с ЧПУ технология 5-осевой обработки с ЧПУ стала предпочтительным методом обработки сложных деталей благодаря своим уникальным преимуществам. ТакЧто такое 5-осевая обработка с ЧПУ?Целью данной статьи является глубокий анализЗначение 5-осевой обработки с ЧПУтехнологии, раскрыть принцип работы, лежащий в ее основе, а также изучить ее важное место в современном производстве и будущие тенденции развития.

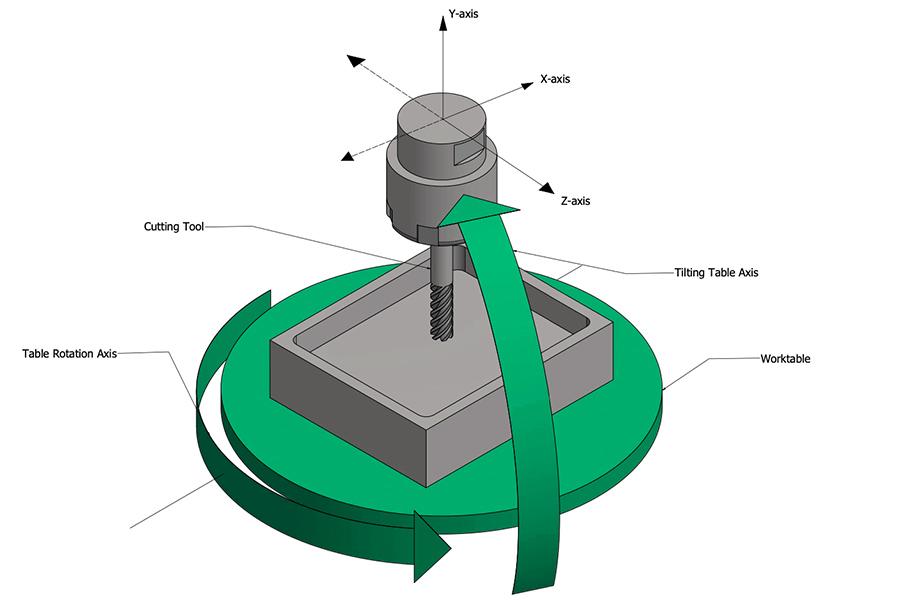

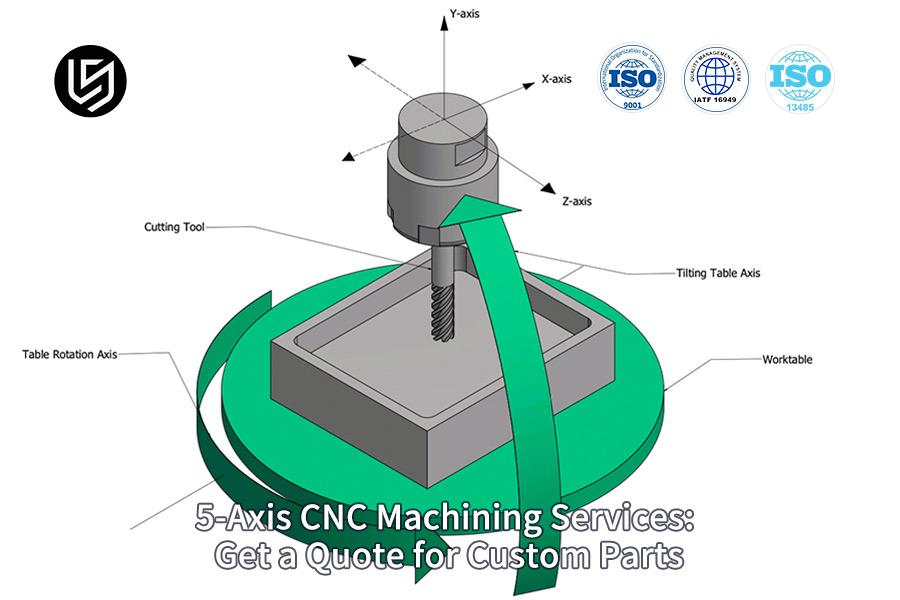

Что такое 5-осевая обработка с ЧПУ?

5-осевая обработка с ЧПУ - это сложный производственный курсОн оснащен несколькими сдвиговыми измельчающими устройствами наряду с 5 осями. Это позволяет создавать замысловатые и сложные детали с высочайшей точностью и высочайшим качеством.

Если нужно выполнить сложную механическую обработку,5-осевая обработка с ЧПУ может обеспечить высокоточные и быстрые решения. По сравнению с 4-осевой обработкой с ЧПУ, он имеет дополнительную наклонную ось, позволяющую инструменту перемещаться под разными углами и плоскостями. Ниже приведены этапы, связанные с процессом 5-осевой обработки с ЧПУ:

• Проектирование CAD:Конструирование и проектирование 3D-моделей в соответствии с требованиями к продукту. Сначала проектировщикам необходимо выполнить эскизное проектирование, а затем импортировать эскиз в программное обеспечение САПР для уточнения и создания модели. Точность и качество проектирования САПР определяют сложность и эффективность последующих производственных процессов.
• CAM-программирование:Преобразование спроектированной модели детали в программу обработки, понятную станку. Программное обеспечение CAM генерирует траектории инструмента, параметры резки и коды обработки для управления 5-осевыми станками с ЧПУ.
• Настройки станка:Регулировка и настройка станка, в том числе зажим заготовок, установка обрабатывающих инструментов, установка координат заготовки, выбор параметров обработки и т.д.
• Мониторинг и настройка в режиме реального времени:В процессе обработки используйте систему мониторинга в режиме реального времени или датчики станка для обнаружения такой информации, как положение, температура и сила резания режущего инструмента и заготовки. На основе этой информации могут быть внесены необходимые корректировки и исправления для обеспечения точности и качества процесса обработки.
• Охлаждение и смазка резки:В зависимости от обрабатываемых материалов и условий резания используйте охлаждающую жидкость или смазочные материалы для охлаждения и смазки зоны резания, чтобы предотвратить перегрев инструмента и проблемы с качеством поверхности заготовки.
• Контроль механической обработки:Контроль механической обработки требует физических и химических испытаний, включая твердость, размер, плоскостность, округлость и внешний вид материала. Контроль механической обработки требует тестирования и поддержания точности и прецизионности инструментов контроля для обеспечения надежности и точности контроля.

Какие бывают типы 5-осевых станков с ЧПУ?

При выборе 5-осевого станка с ЧПУ необходимо всесторонне учитывать множество факторов, таких как конкретные требования к обработке, свойства материала и точность обработки, чтобы выбрать наиболее подходящий тип станка. При этом также необходимо обращать внимание на бренд, качество, послепродажное обслуживание и другие аспекты работы станка, чтобы обеспечить стабильность и надежность станка. Существует много видов, вот некоторые общиетипы 5-осевых станков с ЧПУ:

1. Столы/настольные машины

Head/Head machine обычно относятся к машинам с двойным поворотом. В такого рода станках две вращательные координаты напрямую управляют направлением оси инструмента, то есть инструментальная головка имеет две степени свободы вращения. Характеристики этого типа станков заключаются в том, что движущая сила координат поворота невелика, заготовку легко загружать и выгружать, а соотношение преобразования координат простое. Поскольку инструментальная головка может гибко вращаться, она очень подходит для обработки сложных изогнутых поверхностей и заготовок с изменяющимися углами.

2. Настольные/головные машины

Станок со столом / головкой обычно относится к станку с поворотной головкой и одним поворотным столом или к станку с двойным поворотным столом. В этом типе станков одна координата вращения воздействует на инструмент (поворотная головка) и другая координата вращения действует на рабочий стол (поворотный стол). Производительность этого станка находится между характеристиками станка с двойной поворотной головкой и станка с двойным поворотным столом, сочетая в себе преимущества обоих. Поворотная головка может осуществлять гибкое вращение инструмента, в то время как поворотный стол может осуществлять многостороннюю обработку заготовки. Этот станок идеально подходит для обработки сложных деталей, требующих учета углов наклона как инструмента, так и стола.

3. Столы/настольные машины

Классификация столовых/настольных станков может быть не очень стандартной, но исходя из описания, можно сделать вывод, что это относится к пятиосевым станкам с фиксированным столом или пятиосевым станкам с мобильным столом. В обеих машинах стол имеет несколько степеней свободы вращения, но фиксируется по-разному.

Каковы области применения 5-осевой обработки с ЧПУ?

5-осевая обработка с ЧПУ играет важную роль в современном производстве, с широким применением и значительными эффектами. Ниже приведен подробный анализ применения 5-осевой обработки с ЧПУ в различных областях:

Темпреимущество 5-осевой обработки с ЧПУзаключается в том, что это может значительно повысить эффективность обработки и качество обработки, а также снизить стоимость производства, поэтому 5-осевая обработка с ЧПУ имеет широкий спектр применения в промышленности, охватывая многие области. Ниже приведены некоторые из основных промышленныхПрименение 5-осевой обработки с ЧПУ:

Аэрокосмическая отрасль

В области аэрокосмической промышленности,5-осевая обработка с ЧПУ широко используется в производстве самолетов,ракеты и спутники. 5-осевая обработка с ЧПУ может быть выполнена на различных материалах, включая высокопрочный титановый сплав, сплав на основе никеля и нержавеющую сталь. 5-осевая обработка с ЧПУ позволяет создавать более легкие и прочные космические конструкции, тем самым повышая производительность и эффективность бортового оборудования.

Судостроения

5-осевая обработка с ЧПУ в судостроении может использоваться для изготовления конструкционных деталей судов, гребных винтов, судовых форм и так далее. 5-осевая обработка с ЧПУ может обеспечить высокоточную обработку морских деталей и изготовление сложных поверхностей.

Автомобилестроение

5-осевая обработка с ЧПУ используется в автомобилестроенииобрабатывающей промышленности для изготовления деталей двигателя, деталей шасси, конструкций кузова и т.д. Он может выполнять обработку сложных поверхностей, повышать точность и качество деталей, а также уменьшать количество запасных частей в процессе сборки.

Медицинская сфера

5-осевая обработка с ЧПУ в медицинской промышленностиможет производить различные высокоточные медицинские инструменты, такие как искусственные суставы, имплантаты, стоматологические ортопедические стельки и т. Д. 5-осевая обработка с ЧПУ может улучшить медицинские результаты за счет точной резки и обработки для производства медицинских устройств, которые больше подходят для нужд пациентов.

Искусство и скульптура

5-осевая обработка с ЧПУ в художественном производстве и гравировке позволяет выполнять сложную трехмерную гравировку и обработку деталей поверхности, чтобы удовлетворить творческие потребности художников и дизайнеров.

Какие материалы обычно используются для 5-осевой обработки?

В процессе 5-осевой обработки сложность обработки и эффект разных материалов различны. 5-осевая обработка может применяться к широкому спектру материалов, включая, помимо прочего, следующие часто используемые материалы:

Нержавеющая сталь

Нержавеющая сталь обладает хорошей коррозионной стойкостью и высокой твердостью, поэтому ее часто используют при изготовлении деталей повышенного спроса. Однако из-за его высокой твердости сложность обработки относительно высока. В процессе 5-осевой обработки необходимо принять соответствующую технологию для обеспечения эффекта обработки.

Медь и латунь

Медь и латунь широко используются в электронных деталях, автомобилях и судах из-за их электро- и теплопроводности. 5-осевая обработка позволяет создавать более сложную и точную структуру, обеспечивать качество продукции и повышать эффективность производства

Шланг

Шланг обладает такими характеристиками, как гибкость, хорошая эластичность, высокая износостойкость и т.д. Шланг обычно используется для транспортировки жидких, газообразных и полутвердых материалов, таких как бурение нефтяных скважин, химическое производство, медицинское оборудование, производство продуктов питания и другие широко используемые области.

Тефлон

Фторопласт обладает такими преимуществами, как коррозионная стойкость, устойчивость к высоким температурам, нелегкость приклеивания и т. Д., Обычно используется для изготовления клапанов, корпусов насосов и других компонентов оборудования, химических трубопроводов и т. Д

Арамидное волокно

Обладая высокой прочностью и износостойкостью, он часто используется в производстве пуленепробиваемых материалов, композитных материалов и средств защиты.

Полиимид

Высокая термостойкость и электроизоляционные свойства, широко используется в аэрокосмической и электронной промышленности.

Суперсплав

Суперсплав обладает хорошими механическими свойствами и может сохранять хорошую прочность и стабильность в условиях высоких температур. Поэтому он широко используется в авиации, нефтяной, химической промышленности, электроэнергетике и других сферах. Из жаропрочных сплавов можно изготавливать высокотемпературные узлы и детали, устойчивые к износу и коррозии.

Какие детали можно изготовить с помощью 5-осевой обработки с ЧПУ?

5-осевая обработка с ЧПУ может выполнить отделку поверхности, трехмерная гравировка, пазы и другие задачи механической обработки на станке для производства более сложных деталей и изделий. Существует множество видов деталей, которые могут быть изготовлены с помощью 5-осевой обработки с ЧПУ. Вот некоторые распространенные детали для 5-осевой обработки с ЧПУ, которые можно изготовить:

Лопатка турбины

Являясь важной частью авиации и двигателя, лопатка турбины так сложна в обработке из-за ее сложной структуры и точного размера. Традиционный метод обработки не только отнимает много времени, но и трудно соответствует требованиям высокой точности.5-осевая обработка с ЧПУ позволяет изготавливать лопатки турбины с высокой скоростью и точностью, что может значительно повысить эффективность производства.

Косозубая шестерня

5-осевая технология обработки с ЧПУ может быть использована для изготовления спиральных шестерен под любым углом. Он может делать много вещей, таких как автомобильные трансмиссии, пусковые маховики в автомобильных двигателях и так далее

Сложные детали

Технология 5-осевой обработки с ЧПУ позволяет изготавливать детали очень сложной трехмерной формы, такие как насосы, автомобильное оборудование, пневматические детали, роторы двигателей и так далее. Эти детали требуют высокой точности изготовления, а с помощью 5-осевой обработки с ЧПУ можно получить точные размеры и формы

Композитные детали

Поскольку 5-осевая обработка с ЧПУ может легко обрабатывать детали любой формы, можно изготавливать различные композитные детали, такие как композитные детали самолетов, автомобильные кузова и т. Д. Эти детали обычно должны обладать высокой прочностью, высокой жесткостью, легким весом и другими характеристиками, 5-осевая обработка с ЧПУ может удовлетворить эти потребности.

Винтовая часть

Многие 5-осевые обрабатывающие инструменты с ЧПУ оснащены технологией изготовления спиральных деталей, поэтому точность изготовления часто выше, чем при традиционной двух- или трехосевой обработке. 5-осевые станки могут поворачивать инструмент под разными углами, чтобы сделать спиральные детали более полными. Поэтому качество и надежность этих деталей можно гарантировать.

Компонент авиационного двигателя

5-осевая технология обработки с ЧПУ позволяет изготавливать различные детали сложной формы, такие как головка блока цилиндров, коленчатый вал и т. Д. А точность и качество этих деталей выше, чем традиционная точность изготовления.

Основное различие между 4-осевой обработкой и 5-осевой обработкой с ЧПУ

Прежде всего, нам нужно понять, что такое 4-осевая обработка и 5-осевая обработка с ЧПУ. Четырехосевая обработка означает, что станок может вращаться вокруг четырех осей в дополнение к линейному движению. 5-осевая обработка с ЧПУ означает, что обрабатывающий станок может вращаться по 5 осям, что позволяет выполнять более сложную обработку и резку. Теперь, когда 4-осевая обработка и 5-осевая обработка с ЧПУ разобрались, давайте рассмотрим основные различия между ними

Основныеразница между 4-осевой обработкой и 5-осевой станцией с ЧПУзаключается в количестве осей движения станка и производительности обработки:

Количество осей:

Главная ось 4-осевой обработки с ЧПУ:

Ось X: представляет собой горизонтальное движение станка, контролирующее положение заготовки в горизонтальном направлении.
Ось Y: представляет собой вертикальное движение станка, контролирующее положение заготовки в вертикальном направлении.
Ось Z: представляет собой продольное движение станка, контролирующее положение заготовки в продольном направлении.
Ось вращения: Обычно ось вращения стола или шпинделя, которая управляет вращением заготовки или инструмента в плоскости.

Главная ось 5-осевой обработки с ЧПУ:

Ось X: представляет собой горизонтальное движение станка, контролирующее положение заготовки в горизонтальном направлении.
Ось Y: представляет собой вертикальное движение станка, контролирующее положение заготовки в вертикальном направлении.
Ось Z: представляет собой продольное движение станка, контролирующее положение заготовки в продольном направлении.
Ось А: Наклоните ось, чтобы инструмент можно было наклонить в горизонтальной плоскости.
Ось C: ось вращения, которая позволяет инструменту вращаться в вертикальной плоскости.

Производительность обработки

При тех же условиях обработки точность обработки 5-осевой обработки с ЧПУ выше, чем при 4-осевой обработке с ЧПУ, потому что 5-осевая обработка с ЧПУ может устранить ошибки обработки, регулируя угол деталей в процессе обработки, чтобы добиться более точной обработки. И вот почему:

4-осевая обработка с ЧПУ

4-осевой обрабатывающий станок — это базовый станок с ЧПУ с четырьмя рабочими осями: X (горизонтальная ось движется вперед и назад), Y (горизонтальная ось движется влево и вправо), Z (вертикальная ось движется вверх и вниз) и A (ось вращения).

Обрабатываемость 4-осевого станка имеет определенные ограничения. Она может обрабатываться только в горизонтальной плоскости, поэтому для какой-то сложной формы заготовки, для завершения механической обработки требуется многократное переоборудование инструмента, более сложное, с низким КПД.

Однако преимущество 4-х осевого обрабатывающего станка в том, что его экономичность лучше, простота в эксплуатации, удобная регулировка. В то же время, поскольку плоскость обработки у него фиксированная, поэтому он будет более стабилен при механической обработке.

5-осевая обработка с ЧПУ

В отличие от 4-осевых станков, 5-осевые станки с ЧПУ имеют пять осей, а именно X, Y, Z и B, C. По сравнению с 4-осевым обрабатывающим станком, он имеет более широкий спектр возможностей обработки.

5-осевой обрабатывающий станок с ЧПУ может вращать плоскость обработки без ограничений, а также может выполнять наклонную обработку, что повышает точность и эффективность обработки. Перед лицом сложной заготовки 5-осевой обрабатывающий станок с ЧПУ может обеспечить переоборудование инструмента, завершить весь процесс обработки, тем самым значительно повысив эффективность и точность обработки.

Очевидно, что с точки зрения производительности 5-осевые станки с ЧПУ более совершенны и эффективны, чем 4-осевые станки с ЧПУ. Однако соответственно выросла и его цена, а эксплуатация сложная, требующая профессиональных навыков для эксплуатации и наладки.

В дополнение к возможности 4-осевой обработки, 5-осевые станки с ЧПУ также могут наклоняться и вращаться по двум вращающимся осям, что позволяет выполнять более сложную обработку поверхности, многоугловую обработку и спиральную обработку.

Сроки доставки

4-осевая обработка позволяет обрабатывать детали в нескольких плоскостях одновременно. В то же время, 4-осевая обработка очень эффективна при производстве одного изделия, потому что большая часть работы может быть выполнена за одну обработку. Однако 4-осевая обработка менее эффективна, когда необходимо изготовить сложные детали.

Напротив, 5-осевая обработка с ЧПУ может обрабатываться во всех пространствах. По сравнению с 4-осевой обработкой он обладает большей гибкостью и более высокой эффективностью производства. Хотя первоначальная стоимость 5-осевой обработки с ЧПУ относительно высока, она обеспечивает более высокую эффективность производства и точность при производстве сложных деталей.

Начните свой проект с услугами обработки с ЧПУ Longsheng

Независимо от того, разрабатываете ли вы прототипы новых продуктов, изготавливаете детали или тестируете новые конструкции,ЛуншэнТехнологиионлайн услуги по обработке с ЧПУможет удовлетворить ваши потребности. Наш обрабатывающий центр с ЧПУ использует самое передовое оборудование и технологии в отрасли, чтобы обеспечить точное и стабильное производство для вашего проекта.
Мы обеспечиваем в полном объемеУслуги по обработке на заказ с ЧПУдля удовлетворения потребностей всех типов и размеров проектов. Будь то малый или большой, мы можем предоставить вам лучший сервис. У нас есть все необходимые инструменты и методики для того, чтобы ваш проект был обработан своевременно и качественно.
Наше обрабатывающее оборудование и техническая команда готовы предоставить вам услуги самого высокого качества. Не стесняйтесьСвяжитесь с нами немедленночтобы в полной мере воспользоваться нашими методами обработки и профессиональными опциями для начала вашего следующего проекта.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Что такое 5-осевой станок с ЧПУ?

5-осевой станок с ЧПУ относится к станку, имеющему не менее 5 осей координат, 3 линейные оси координат (ось X, Y, Z) и 2 оси координат вращения (обычно оси B и C, соответственно вокруг оси Y). и вращение по оси Z). Этот тип станка может выполнять многогранную и многонаправленную обработку за один зажим, повышая точность обработки и эффективность деталей.

2. В чем разница между 3-осевой и 5-осевой обработкой с ЧПУ?

По сравнению с традиционной технологией 3-осевой обработки, основанной на обработке, он может работать в трех направлениях осей X, Y и Z. 3-осевая обработка подходит для многих простых процессов обработки, таких как сверление, снятие фасок и обработка канавок. Однако для сложной формы заготовки 3-осевая обработка не может удовлетворить спрос. 5-осевая обработка позволяет резать под большим углом и в большем количестве направлений, а также обрабатывать более сложные геометрии и поверхности. Это может уменьшить количество повторных зажимов деталей, повысить эффективность и точность обработки.

3. Что такое 5-осевая система координат ЧПУ?

Тем5-осевая система координат ЧПУотносится к системе координат станка с ЧПУ, состоящей из пяти осей координат, включая три линейные оси координат (оси X, Y, Z) и две оси координат вращения (обычно оси B и C, соответственно вокруг вращения осей Y и Z). Эта система координат позволяет станкам выполнять более сложные и точные задачи обработки.

4. Что такое вращение по 5 осям?

5-осевое вращение относится к методу обработкипри котором обрабатывающее оборудование одновременно вращается вокруг направления В и С заготовки на основе перемещения по трем линейным осям (оси X, Y, Z). Такой метод обработки позволяет гибко и разнообразить обработку заготовок, особенно обработку заготовок сложной формы. Рационально выбирая различные типы осей вращения, можно удовлетворить различные типы потребностей в обработке и повысить эффективность и точность обработки.

Сводка

5-осевая технология обработки с ЧПУ играет все более важную роль в современном производстве благодаря своим преимуществам высокой точности, высокой эффективности и высокой гибкости. С постоянным развитием технологий и постоянным расширением областей применения, технология пятиосевой обработки с ЧПУ будет играть все более важную роль в развитии обрабатывающей промышленности в будущем.
