피니언 가공은 자동차를 포함한 다양한 산업 분야에서 중요한 역할을 합니다, 항공 우주 및 중장비. 최종 제품의 품질은 올바른 제조 공정에 크게 좌우됩니다. 방법에만 국한된 것이 아닙니다. 성능 및 안전 요구 사항을 충족하기 위해 엄격한 표준 및 규정을 준수해야 합니다. 호빙, 브로칭 또는 기타 기술을 통해 정밀도는 기어의 효율적이고 안전한 작동을 보장하는 데 중요합니다. 이 기사에서 우리는 탐구 할 것입니다피니언 가공은 어떻게 작동합니까??

피니언 가공이란 무엇입니까?

이피니언 가공의 의미절단, 연삭, 압연 등과 같은 일련의 기계적 가공 공정을 통해 원자재(일반적으로 강철, 주철, 알루미늄 합금 등과 같은 금속)를 사용하여 설계 요구 사항을 충족하는 피니언 기어를 정확하게 생산하는 것을 말합니다. 프로세스. 피니언은 기계식 변속기 시스템의 중요한 부분입니다. 톱니 사이의 맞물림을 통해 토크와 회전 운동을 전달하고 기계적 에너지의 변환 및 전달을 실현합니다.

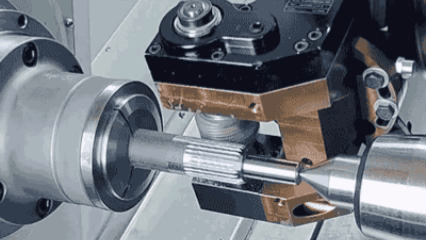

피니언 가공은 어떻게 작동합니까?

피니언 가공은 종종 여러 단계와 프로세스를 포함하는 복잡하고 섬세한 공정입니다. 다음은 피니언 가공의 일반적인 단계와 작동 원리입니다.

프로세스	묘사
재료 준비	설계 요구 사항을 충족하는 원료를 선택하고 적절한 모양과 크기로 절단하는 등 필요한 전처리를 수행합니다.
황삭 가공	절단, 밀링 및 기타 공정을 통해 최종 모양과 크기에 가까운 기어 블랭크로 원료를 가공합니다.
치아 형상 가공	기어 호빙 기계, 기어 성형 기계 등과 같은 특수 기어 가공 장비를 사용하여 기어 톱니 모양을 정확하게 가공하십시오. 이 단계는 기어 맞물림 성능과 변속기 효율성을 보장하기 위해 매우 높은 정밀도와 안정성이 필요합니다.
열처리	기어의 경도와 내마모성을 향상시키기 위해서는 담금질 및 템퍼링과 같은 가공된 기어에 대해 열처리를 수행해야 하는 경우가 많습니다.
마무리	기어의 표면 품질과 정확도를 향상시키기 위해 톱니 표면 연삭, 버 제거 등과 같은 열처리된 기어에 대한 추가 마무리를 수행합니다.
검사 및 테스트	치수 측정, 형상 및 위치 오류 감지, 표면 거칠기 감지 및 전송 성능 테스트 등을 포함하여 가공 된 피니언 기어의 엄격한 검사 및 테스트하여 설계 요구 사항 및 사용 표준을 충족하는지 확인합니다.

가공에서 피니언의 중요성은 무엇입니까?

피니언은 기계 시스템의 작동에 중요한 역할을 하며 전력을 전달하고 다양한 기계의 속도를 제어합니다. 가공 공정에서 피니언은 장비가 효율적이고 안정적으로 작동할 수 있도록 하는 중요한 구성 요소입니다. 산업 응용 분야 또는 소형 기계에 사용되는지 여부에 관계없이 피니언은 원활한 전력 전달을 보장하여 장비의 전체 성능에 직접적인 영향을 미칩니다.

• 전원 방향 조정:피니언 기어는 자동차 변속기와 같은 많은 응용 시나리오에서 동력 방향을 변경하는 데 중요한 역할을 합니다. 특히, 피니언의 설계는 차량이 전진과 후진 사이를 유연하게 전환할 수 있도록 하여 다양한 기계 작동에 필요한 방향 유연성을 제공합니다.
• 정확한 속도 제어:피니언은 회전 장비의 속도 제어에 중요한 역할을 합니다. 다양한 크기와 구성의 피니언을 사용하여 기계는 작동 속도를 정확하게 높이거나 낮출 수 있어 효율적인 작업 실행을 보장할 수 있습니다. 이 기능은 하중 조건에 따라 속도를 조정해야 하는 컨베이어와 같은 장비에서 특히 중요합니다.
• 효율적인 토크 변환:피니언 크기와 비율 조정은 속도와 토크 변환을 달성하는 데 중요합니다. 높은 토크 출력은 단단한 재료의 침투가 필요한 드릴링 및 밀링과 같은 응용 분야에서 매우 중요합니다. 피니언을 적절하게 조정하면 기계는 고속 회전을 필요한 높은 토크 출력으로 변환할 수 있습니다.
• 회전의 방향:피니언은 또한 회전 방향을 변경할 수 있는 능력이 있어 다양한 시스템에서 중요한 역할을 합니다. 로봇과 자동차를 예로 들면, 피니언의 기능 변화는 이러한 기계가 역전 및 회전과 같은 복잡한 작업을 수행할 수 있도록 하여 작동의 유연성과 다양성을 증가시킵니다.
• 정밀 모션 제어:로봇 공학 및 항공 우주와 같은 고급 분야에서 피니언은 정확한 동작을 달성하는 데 필요한 매우 높은 정밀도를 제공하기 때문에 중요한 역할을 합니다. 이러한 위치 지정 및 이동의 미세 제어는 시스템이 고위험 환경에서도 미리 결정된 정확도로 안정적으로 작동하고 엄격한 운영 요구 사항을 충족할 수 있도록 합니다.
• 효율적인 전력 분배:피니언은 기계적 동력 전달 시스템에서 중요한 역할을 합니다. 그들은 전체 기계 시스템의 전력 분배의 효율성을 보장합니다. 정밀하게 설계된 피니언을 통해 동력을 기계의 여러 부분에 효율적으로 분배할 수 있으므로 불균형을 일으키거나 시스템의 한 영역이 과도한 부하를 견디지 않고 여러 구성 요소가 함께 작동할 수 있습니다. 따라서 기계의 전반적인 성능과 안정성을 보장합니다.
• 회전 속도 조절:피니언은 기계가 정확한 회전 속도로 작동하도록 하는 데 결정적인 역할을 합니다. 피니언의 속도를 신중하게 조정함으로써 최적의 속도로 특정 작업을 수행할 수 있도록 기계를 정밀하게 보정할 수 있으며, 기계에 과도한 스트레스를 주지 않으면서 효율성을 보장할 수 있습니다.
• 원활한 동력 전달:가공에서 피니언도 중앙 위치를 차지합니다. 주요 기능은 한 구성 요소에서 다른 구성 요소로 동력을 원활하게 전달하여 전체 기계 시스템의 원활한 작동을 보장하는 것입니다. 이 동력 전달 방법은 에너지가 기계의 모든 부품에 고르게 분배될 수 있도록 하여 기계의 지속적이고 효율적인 작동을 유지합니다.
• 유연한 토크 변환:기어비를 신중하게 조정하면 고속, 저토크 회전에서 저속, 고토크 출력으로 유연하게 변환할 수 있습니다. 이 기능은 리프팅, 드릴링 또는 절단과 같은 중장비 작업을 완료하기 위해 많은 양의 토크가 필요한 중장비에 매우 중요합니다.

피니언 가공 공정의 유형은 무엇입니까?

피니언 가공에는 제조업체가 다양한 응용 분야를 위한 고품질 기어를 만들 수 있는 다양한 방법이 포함됩니다. 방법의 선택은 사용된 재료, 필요한 정확도 및 생산되는 특정 기어 유형과 같은 요인에 따라 달라집니다. 다음은 피니언 가공에 사용되는 주요 공정이며, 각 공정은 다양한 응용 분야에 고유한 장점과 기능을 제공합니다.

기어 호빙

기어 호빙은 속도와 효율성으로 널리 사용되는 가장 일반적인 기어 절삭 공정 중 하나입니다. 기어 호빙에서 호브라고 하는 회전 절삭 공구는 기어 블랭크에서 재료를 점차적으로 제거하여 톱니를 형성합니다. 호브는 고속으로 회전하면서 동시에 회전하는 기어 블랭크를 절단합니다. 이 공정은 대량 생산에 적합하며 평 기어, 헬리컬 기어 및 웜 기어를 포함한 다양한 기어 유형에 사용할 수 있습니다.

기어 호빙은 기어를 연속적으로 절단할 수 있기 때문에 대량 제조에 특히 효과적입니다. 이 프로세스는 많은 수의 기어가 필요한 자동차 및 산업용 기계 부문에서 자주 사용됩니다. 기어 호빙의 정밀도와 속도는 비용 효율적인 방식으로 일관된 품질의 기어를 생산하려는 제조업체에게 인기 있는 선택입니다.

기어 형성

기어 성형은 호빙 공정으로 달성하기 어려운 기어를 생산하는 데 특히 사용되는 고정밀 기어 제조 및 절단 기술입니다. 기어를 가공할 때 사용되는 절삭 공구는 피니언 모양, 랙 모양 또는 단일 지점을 포함한 다양한 모양입니다. 내부 기어 및 콤비네이션 기어 생산의 경우 스퍼 또는 헬리컬 기어 설계에서 절삭 공구를 선택할 수 있습니다. 가공 과정에서 공작물이 회전하는 동안 절삭 공구는 축 방향으로 이동하여 둘레 주위에 완전하고 균일한 톱니 프로파일이 형성될 때까지 공작물의 전체 너비를 정확하게 인덱싱합니다. 가공 작업이 완료되면 공작 기계가 멈추고 공작물이 기어에 성공적으로 가공되었습니다.

EDM (전기 방전 가공)

EDM(Electrical Discharge Machining)은 전기 방전을 사용하여 공작물에서 재료를 제거하는 비전통적인 가공 공정입니다. 스파크 가공, 방전 에칭, 금형 조각, 와이어 절단 또는 와이어 에칭으로도 알려져 있습니다. EDM에서 전기 스파크는 공작물에서 재료를 침식하는 데 사용됩니다. 공작물은 전원 공급 장치의 음극 단자에 연결되고 전극은 양극 단자에 연결됩니다. 전극은 일반적으로 흑연 또는 구리로 만들어지며 원하는 모양으로 설계됩니다. 전극을 공작물에 가까이 가져가면 스파크가 틈을 가로질러 이동하여 재료를 약 8000°C의 온도로 가열합니다. 이로 인해 재료가 녹고 증발하여 공작물에 작은 분화구를 형성합니다. 그런 다음 전극을 약간 움직이고 이 과정을 반복합니다. EDM은 일반적으로 기존 가공 공정으로는 달성하기 어렵거나 불가능한 복잡한 모양과 윤곽을 생성하기 위해 제조에 사용됩니다. 다른 CNC 부품을 생산하는 데 사용되는 금형, 다이 및 기타 도구를 만드는 데 자주 사용됩니다.

기어 밀링

기어 밀링은 기어 밀링 커터를 사용하여 모듈이 기어 직경과 같거나 작은 기어 공작물의 톱니를 잘라내는 것을 말합니다. 가공 원리는 밀링 커터와 공작물의 상대 운동을 사용하여 밀링 커터의 톱니 가장자리가 공작물 표면의 톱니와 각각 접촉하고 절단되도록 하는 것입니다.

피니언 가공의 응용 분야는 무엇입니까?

피니언은 다양한 산업 분야에서 유용합니다. 움직임과 힘을 효율적으로 전달하기 때문에 유용합니다. 모든 산업에서 이러한 피니언은 기계가 더 좋고 원활하게 작동하는 데 도움이 됩니다. 아래에서는 피니언이 다양한 영역에서 어떻게 긍정적인 역할을 할 수 있는지 살펴보겠습니다.

자동차 산업

자동차 산업에서 피니언은 차량 변속기 시스템의 중요한 부분입니다. 변속기 시스템에는 차량을 전진 또는 후진시키는 구성 요소가 포함됩니다. 피니언은 종종 바퀴에 전달되는 동력을 관리하는 데 도움이 되는 "차동 장치"로 사용됩니다. 이렇게 하면 차가 회전할 때 바퀴가 다른 속도로 회전할 수 있습니다. 차동 장치에서 피니언 기어는 링 기어와 함께 작동합니다. 이 두 기어는 바퀴가 올바른 속도로 부드럽게 회전하는 데 도움이 됩니다. 피니언은 스티어링 시스템에도 사용됩니다. 이 시스템에서는 스티어링 휠의 회전을 휠을 움직이는 데 필요한 동작으로 변환하는 데 도움이 됩니다.

산업 기계

공장 및 산업에서 피니언은 종종 중장비에 사용됩니다. 그들은 다른 기계 구성 요소의 움직임을 제어하고 전력을 효율적으로 전달하는 데 사용됩니다. 예를 들어, 항목을 한 장소에서 다른 위치로 이동하는 컨베이어 벨트는 피니언을 사용하여 컨베이어 벨트를 적절한 속도로 구동합니다. 피니언은 인쇄기에도 사용됩니다. 이 경우 롤러를 제어하여 이미지가 선명하고 올바르게 인쇄되도록 하는 데 도움이 됩니다. 크레인과 리프트에서 피니언은 무거운 물체를 들어 올리고 하중을 정확하고 안전하게 위아래로 이동하는 데 사용됩니다.

로보틱스 및 자동화

로봇 공학과 자동화의 부상으로 피니언은 새로운 용도를 찾았습니다. 로봇에서는 움직임을 정밀하게 제어하고 적절한 토크를 제공하기 위해 관절에 사용됩니다. 토크는 물체를 회전시키는 힘입니다.
자동화된 기계가 있는 공장에서 피니언은 로봇 팔 및 기타 기계 부품을 제어하는 데 도움이 되는 서보 모터에 자주 사용됩니다. 피니언은 작고 효율적이기 때문에 공간이 제한되어 있지만 정확한 움직임이 중요한 경우에 이상적입니다.

항공 우주 산업

항공 우주 산업도 피니언을 잘 사용합니다. 항공기 엔진에서 피니언 기어는 다양한 엔진 구성 요소의 속도와 토크를 제어하는 데 도움이 됩니다. 또한 랜딩 기어 시스템의 일부로서 바퀴의 부드럽고 안전한 전개 및 수축을 보장합니다. 항공 우주 산업에서 안전과 성능은 매우 중요합니다. 따라서 피니언의 높은 신뢰성은 이 산업의 핵심 이점입니다.

랙 앤 피니언이란 무엇입니까?

랙과 피니언은 회전 운동을 직선 운동으로 변환하기 위한 효율적인 장치를 형성합니다. 이 장치에는 두 가지 핵심 구성 요소가 포함되어 있습니다: 하나는 한쪽에 톱니가 설계된 길고 곧은 막대인 랙입니다. 다른 하나는 톱니가 있는 원형 기어인 피니언이며 랙의 톱니가 정확하게 맞물립니다. 피니언이 회전하면 랙이 직선으로 움직이도록 구동합니다. 이 메커니즘을 사용하면 피니언의 회전에 따라 직선 운동을 정밀하게 제어할 수 있습니다. 자동차의 스티어링 시스템을 예로 들어 보겠습니다. 운전자가 스티어링 휠을 돌리면 이 동작으로 인해 피니언이 회전하여 랙이 움직이고 궁극적으로 자동차의 바퀴가 회전합니다.

랙 앤 피니언은 어떻게 작동합니까?

위의 소개에서 랙과 피니언의 조합을 이미 알고 있을 수 있지만 작동 원리와 실제 응용 프로그램에서의 특정 용도에 대해서는 많이 알지 못할 수 있습니다. 랙과 피니언은 함께 작동하는 한 쌍의 기어 구성 요소입니다. 그들의 주요 기능은 회전 운동을 직선 운동으로 변환하는 것입니다. 이 변환 프로세스는 일반적으로 피니언으로 알려진 원형 기어에 의존하며, 이 기어의 톱니는 랙이라고 하는 길쭉한 톱니 부재와 맞물립니다. 피니언이 회전하기 시작하면 이 회전의 힘을 특정 방향으로 랙의 직선 운동의 힘으로 변환합니다.

랙 앤 피니언의 응용 프로그램은 무엇입니까?

랙과 피니언은 일반적으로 자동차 또는 기타 휠 스티어링 차량의 조향 메커니즘에 사용됩니다. 다음은 랙 및 피니언 기어 세트가 자주 사용되는 몇 가지 일반적인 응용 분야입니다.

1. 자동차 스티어링:이 시스템은 회전 운동을 직선 운동으로 변환하여 작동합니다. 대부분의 자동차, 소형 트럭 및 SUV에는 대형 트럭, 대형 SUV 및 기타 대형 차량에서 볼 수 있는 재순환 볼 스티어링 대신 랙 앤 피니언 시스템이 있습니다.
2. 철도:톱니 바퀴 철도는 선로 중앙에 내장 된 랙과 기관차의 피니언을 사용하는 산악 철도입니다. 이를 통해 최대 45도의 가파른 경사면을 주행할 수 있는 반면 기존 철도는 마찰에만 의존하여 이동할 수 있습니다. 또한 랙과 피니언을 추가하여 이러한 열차에 제동을 제어하고 눈이나 얼음이 레일에 미치는 영향을 줄였습니다.
3. 계단 리프트 :거의 모든 계단 리프트에는 위와 유사한 방식으로 위쪽으로 이동할 수 있는 랙 앤 피니언 기어가 포함되어 있습니다.
4. 액추에이터:액추에이터는 파이프 이송 시스템과 같은 다양한 구성 요소를 이동하는 기계입니다. 이러한 시스템에서 랙 앤 피니언은 시스템의 기본 기능에 필요한 밸브를 제어하는 데 도움이 됩니다.

자주 묻는 질문(FAQ)

1. 피니언은 어떻게 작동합니까?

피니언 기어는 짝을 이루는 기어의 톱니 프로파일과 맞물려 한 곳에서 다른 곳으로 회전 동력과 토크를 전달하는 동시에 기어 사이의 톱니 수의 비율에 따라 회전 속도를 변경합니다.

2. 피니언의 기능은 무엇입니까?

피니언은 기계 시스템의 작동에 중요한 역할을 하며 전력을 전달하고 다양한 기계의 속도를 제어합니다. 가공 공정에서 피니언은 장비가 효율적이고 안정적으로 작동할 수 있도록 하는 중요한 구성 요소입니다. 산업 응용 분야 또는 소형 기계에 사용되는지 여부에 관계없이 피니언은 원활한 전력 전달을 보장하여 장비의 전체 성능에 직접적인 영향을 미칩니다.

3. 피니언 가공을 위한 가장 빠른 제조 방법은 무엇입니까?

기어 호빙은 기어 제조에서 가장 빠른 방법 중 하나이며 스퍼 기어 또는 헬리컬 기어에 관계없이 대량 생산에 특히 적합합니다. 이 과정에서 호브는 기어 톱니를 효율적으로 생성하는 절삭 공구로서 중요한 역할을 합니다. 따라서 기어 호빙은 CNC 기계 및 머시닝 센터를 사용하는 대량 기어 제조에 이상적인 공정 선택입니다.

4. 피니언이 기어보다 단단하게 만들어지는 이유는 무엇입니까?

피니언은 일반적으로 다음과 같은 주요 이유로 기어보다 단단합니다: 기어 변속기에서 피니언은 직경이 작기 때문에 상대적으로 큰 굽힘 및 접촉 응력을 받습니다. 피니언 기어는 더 큰 기어보다 톱니 표면 접촉이 더 많기 때문에 마모에 더 취약합니다. 피니언 경도의 차이는 기어의 성능과 서비스 수명에 큰 영향을 미칩니다. 경도가 높을수록 피니언이 전송 중에 더 나은 내마모성과 강도를 유지하여 전송 효율을 향상시키는 데 도움이 됩니다. 동시에 적절한 경도 차이는 기어 변속기의 부드러움을 보장하고 진동과 소음을 줄이는 데 도움이 됩니다.

요약

피니언 가공은 생산되는 재료, 크기 및 유형에 따라 다양한 머시닝 센터와 방법을 사용합니다. 궁극적인 목표는 작동 응력을 견디면서 움직임과 동력 전달의 정밀도를 유지할 수 있는 피니언을 생산하는 것입니다. 제조 기술의 지속적인 발전으로 피니언 기어의 가공 공정은 더욱 효율적이고 지능적이 되어 기계식 변속기 시스템에 고품질 부품을 제공할 것입니다.
