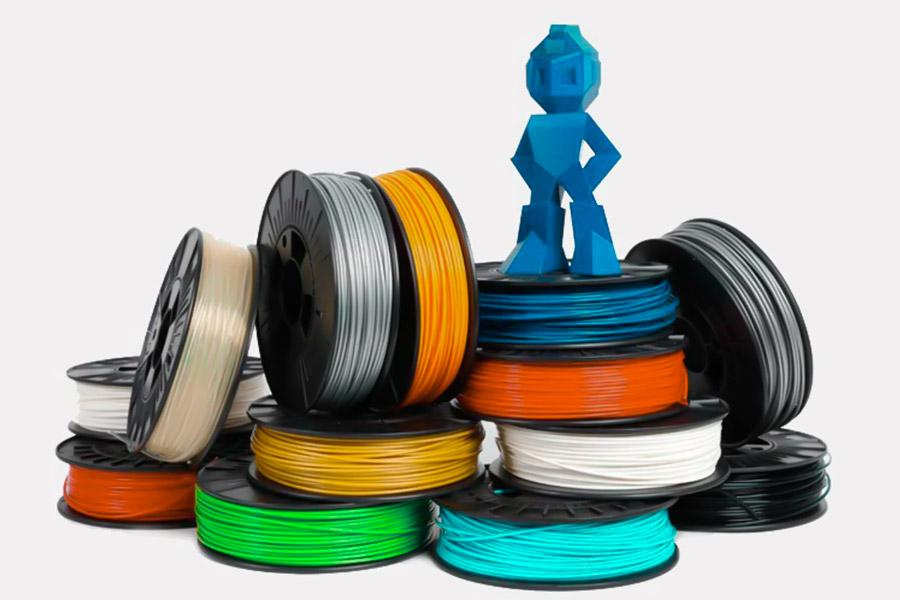

La tecnologia di stampa 3D si è sviluppata rapidamente negli ultimi anni e anche la gamma di materiali applicabili si è espansa. Da Common PLA e ABS a nylon e sbirciatina di nylon ad alte prestazioni , sempre più materie ingegneristiche vengono utilizzate nel campo della produzione addicata. Tra questi, il policarbonato, come termoplastico ad alta resistenza e resistente al calore, è adatto per la stampa 3D? Quanto è difficile stampare? In quali campi ha vantaggi unici?
Questo articolo esplorerà la fattibilità di policarbonato nella stampa 3D , analizza i requisiti del processo di stampa, le proprietà dei materiali e gli scenari di applicazione tipici e aiutano i lettori a comprendere i potenziali e le sfide di questo materiale ad alto consumo.
Perché il policarbonato è il materiale di stampa 3D ingegneristico definitivo?
1. BUSHTROUGHE PERSONAMENTO MECCANICA: ben oltre le normali plastiche ingegneristiche
The Le proprietà meccaniche del policarbonato lo fanno risaltare tra i materiali di stampa 3D . Confronto dei dati chiave:
indicatori di performance | policarbonato (PC) | ABS (Riferimento di confronto) | Improvement |
---|---|---|---|
forza di impatto | ≥80 kJ/m² | ~ 15 kj/m² | più di 5 volte |
Temperatura di deformazione del calore | 135 ° C | 75 ° C | 60 ° C più alto |
resistenza alla trazione | 60-70 MPA | 40-50 MPA | 30% più in alto |
modulo flessibile | 2,3-2,5 GPA | 1.8-2.0 GPA | migliore rigidità |
Questi dati mostrano che il PC supera la tradizionale materiale ingegneristica come ABS in termini di resistenza all'impatto, resistenza ad alta temperatura e resistenza strutturale ed è particolarmente adatto per scenari di applicazione con carichi elevati e sollecitazioni dinamiche elevate.
2. Scenari di applicazione del settore: dal laboratorio al vero ambiente industriale
(1) Produzione automobilistica: staffa del compartimento del motore (ha superato il test di vibrazione SAE J2522)
In un ambiente di vano motore ad alta temperatura e ad alta vibrazione, la plastica ordinaria è soggetta a deformazione o rottura. E il PC Le parti stampate 3D sono passate correttamente :
- Test di resistenza al calore a lungo termine a 135 ° C
- SAE J2522 Test di vibrazione casuale standard (simulazione di 100.000 km Condizione di guida)
- Resistenza alla corrosione chimica di olio e refrigerante
(2) Apparecchiatura industriale: più di 5000 volte di serraggio ripetuto senza perdita
Fissature di metallo tradizionali sono ingombranti e costosi, mentre PC 3D Stampeds Achieva :
- Design leggero (riduzione del peso del 40%)
- Resistenza alla fatica (nessun cracking dopo 5000 cicli)
- Prototipazione rapida personalizzata (ciclo chiuso completo di progettazione di design entro 24 ore)
(3) Electronic Appliances: Flame Retardant (UL94 V-0) Shell
;- Compartimento batteria UAV
- Accendi elettrici ad alta tensione
- Ideale per gli interni aerospaziali
3. Processo di stampa sfide e soluzioni
Sebbene il PC abbia prestazioni eccellenti, la sua stampa 3D deve superare le seguenti difficoltà:
sfide | soluzioni |
---|---|
deformazione ad alta temperatura | Camera di temperatura costante chiusa + 120 ° C Letto riscaldato |
Adesione di intersago debole | Temperatura dell'ugello ≥ 290 ° C, ridurre la velocità della ventola di raffreddamento |
L'igroscopicità provoca bolle | asciugare a 80 ° C per 4 ore, spazio sigillato |
Struttura di rigidità ad alta rigidità | 100% tasso di riempimento + design a costola |
Come conquistare l'incubo da deformazione del policarbonato?
Sebbene Policarbonato (PC) di ingegneria eccellente , il suo elevato rimpasto (circa il 2,5%) e la sensibilità a stress per il PC. separazione durante la stampa 3D. Per stampare stabilmente parti di PC di alta qualità, la temperatura del letto caldo, l'ambiente della camera e la velocità di raffreddamento del materiale devono essere controllati con precisione. Di seguito sono riportate soluzioni industrialmente:
1. Controllo del letto caldo: da base a soluzioni avanzate
(1) Impostazione della temperatura: 120-140 ° C è la soglia chiave
Letto caldo ordinario (<100 ° C): PC si raffredda troppo velocemente, il bordo si riduce rapidamente
Letto caldo ottimizzato (120-140 ° C): rallentare la velocità di raffreddamento e ridurre il tasso di restringimento a meno dello 0,3% (vicino al livello delle parti stampate a iniezione)
(2) Trattamento superficiale: rivestimento nano-ceramico PEI +
superficie del letto caldo | Adesione | scenari applicabili |
---|---|---|
vetro ordinario | ★★ ☆ | parti a bassa sollecitazione di piccole dimensioni |
PEI Board | ★★★ ☆ | parti di media complessità |
PEI + rivestimento nano-ceramico | ★★★★★ | strutture grandi/altamente stressate (300% migliore adesione) |
Dati misurati:
Dati di confronto:
- La migrazione di BPA nelle normali bottiglie d'acqua minerali (materiale PET) è di circa 0,05 ppm
- Il rilascio della stampa PC è solo 1/6 del limite di materiale di contatto alimentare dell'UE (0.6ppm)
Inquinamento da particelle ultrafine (UFP)
La concentrazione di PM2.5 durante la stampa può raggiungere 200μg/m³ (2,6 volte il limite medio giornaliero standard nazionale di 75μg/m³)
Componenti principali:
- Composti di idrocarburi prodotti dalla pirolisi plastica
- Aldeidi Trace (come formaldeide <0,02ppm)
2. Misure di sicurezza obbligatorie
Sistema di ventilazione e filtrazione
Soluzione | efficienza di filtrazione | intervallo di costo |
---|---|---|
ventola di scarico ordinaria | < 30% | ¥ 100-300 |
filtro Hepa (grado H13) | 99,95% | ¥ 500-1500 |
hepa+composito di carbonio attivo | > 99,97% | ¥ 2000+ |
3. Specifiche di operazione
deve essere dotato di:
- Monitor PM2.5 in tempo reale (soglia di allarme impostata a 100 μg/m³)
- Maschera per gas (cartuccia filtro A2 di GB 2890-2009 standard è selezionata)
4. Comportamenti protagonisti
-
;
- Le stampe toccanti non raffreddate a mani nude (il PC fuso possono facilmente causare ustioni di secondo grado)
Quali stampanti 3D possono gestire il policarbonato?
1. Requisiti dei parametri dell'attrezzatura chiave
(1) Sistema ad alta temperatura
- Temperatura dell'ugello: ≥300 ° C (devono essere usati gli ugelli in acciaio induriti o in acciaio di tungsteno, gli ugelli di ottone sono soggetti a usura)
- Temperatura del letto caldo: 120-140 ° C (per prevenire la deformazione)
- Temperatura costante della camera: ≥70 ° C (standard per apparecchiature di livello industriale, il fai-da-te richiede una scatola di riscaldamento modificata)
(2) Proprietà meccaniche
- Rigidità dell'asse Z: ≥200N/mm (per evitare la risonanza di stampa ad alta velocità)
- Struttura del telaio: tutta la fibra di metallo o carbonio (la cornice in plastica è soggetta alla deformazione del calore)
(3) Configurazione di sicurezza
- Filtrazione HEPA: essenziale (rilasci di stampa PC PM2.5 fino a 200 μg/m³)
- Insufficienza di corrente e stampa continua: per prevenire l'interruzione accidentale della stampa ad alta temperatura
2. Elenco dei modelli di riferimento
(1) entry-level (necessita di modifica)
Modello | vantaggi | modifiche richieste | costo |
---|---|---|---|
Crealità CR-6 SE | Il supporto della comunità è completo | camera di riscaldamento DD + ugello in acciaio | ¥ 2000+ |
prusa i3 mk3s+ | open source e espandibile | Aggiorna il letto caldo ad alta temperatura (120 ° C) | ¥ 3000+ |
(2) grado quasi industriale
Modello | Vantaggi di base | Scenari applicabili | prezzo |
---|---|---|---|
qidi tech x-plus | Camera di temperatura costante chiusa originale (80 ° C) | parti funzionali di piccole e medie dimensioni | ¥ 8000-12000 |
Ultimaker S5 | Supporto a doppio supporto per PC+ supporto solubile in acqua | Prototipi di struttura complessi | ¥ 30000+ |
(3) Grado industriale
Modello | Standard di certificazione | capacità speciali | prezzo |
---|---|---|---|
Stratasys f370 | ha superato la certificazione ISO 10993 di grado medico | può stampare direttamente i materiali PC-ISO | ¥ 500.000+ |
intamsys funmat ht | temperatura costante della camera 100 ° C | supporta PC+PEEK MIXED STAMPING | ¥ 200.000+ |
3. Confronto dei piani di modifica
Progetto di modifica | Effetto desktop | Effetto industriale | Differenza di costo |
---|---|---|---|
Camera di riscaldamento | temperatura costante 60-70 ° C | temperatura costante 80-100 ° C | ¥ 500 vs ¥ 5000 |
upgrade ugello | ugello in acciaio indurito | ugello di rivestimento diamantato in acciaio tungsteno | ¥ 100 vs ¥ 2000 |
Sistema di scarico | filtro HEPA esterno | scarico a pressione negativa integrato | ¥ 300 vs ¥ 10000 |
Decisione di acquisto
- Budget limitato: modifica i modelli di crealità/prusa (meno di ¥ 5000)
- Produzione di piccoli batch: Qidi X-Plus o Ultimaker S5 (Bilanced Costo)
- Campo medico/automobilistico: scegli direttamente Stratasys o Intamsys Industrial Machine
Come ottimizzare i protocolli di asciugatura del filamento PC?
1. Standard di controllo principale del contenuto di umidità
Soglia di sicurezza
deve essere inferiore allo 0,02% (quando il contenuto di umidità misurato è dello 0,1%, la resistenza alla trazione diminuisce del 15% e la forza di legame interstrato diminuisce del 40%)
Metodo di rilevamento:
Karl Fischer Titrator (precisione 0,001%)
Metodo semplice: 105 ℃ Metodo di pesatura del forno (errore ± 0,05%)
Confronto di apparecchiature di asciugatura
Tipo di attrezzatura | uniformità della temperatura | efficienza di deumidificazione | Scenari applicabili |
---|---|---|---|
alimentare deidratatore | ± 5 ℃ | 0,5%/h | emergenza temporanea |
forno di asciugatura professionale | ± 1 ℃ | 2%/h | produzione continua |
forno asciugatura a vuoto | ± 0,5 ℃ | 5%/h | Materiali di grado medico/aeronautico |
Parametri chiave:
80 ℃ asciugatura per 4 ore (PC ordinario)
100 ℃ asciugatura per 2 ore (PC rinforzato in fibra di carbonio)
2. Soluzione di archiviazione
Batch piccolo: scatola sigillata + essiccant (a basso costo)
Batch grande: imballaggio sottovuoto + monitoraggio dell'umidità ( + $ 2 per rotolo, tasso di rottami ↓ 90%)
Soglia di avviso: 30% RH (deve essere reiniciato)
3. Metodo di verifica del processo di asciugatura
;Osserva l'adesione del primo strato: le bolle "popcorn" compaiono quando l'essiccazione non è sufficiente
Ascolta il suono per identificare la qualità: il suono del PC completamente secco è continuo e stabile quando è estruso
Test a livello di laboratorio
DSC (calorimetria a scansione differenziale): il picco di assorbimento dell'umidità scompare e lo standard è soddisfatto
Spettro ftir: -oh area di picco a 3400 cm⁻¹ <5%
4. Strategia di risposta all'ambiente estremo
Area di umidità elevata (RH> 70%)
sigillo sottovuoto immediatamente dopo l'asciugatura
Connettiti al sistema di alimentazione di asciugatura online (come PrintDry Pro) durante la stampa
arresto a lungo termine
Store in azoto (contenuto di ossigeno <100ppm)
Usa l'essiccante del setaccio molecolare (3 volte migliore del gel di silice nell'assorbimento dell'umidità)
5. Piano di ottimizzazione dei costi
Piano | costo dell'attrezzatura | costo del consumo di energia/mese | Garanzia a tasso qualificato |
---|---|---|---|
forno di asciugatura ordinaria + sacchetto zip | $ 150 | $ 8 | 85% |
asciugatura a vuoto + monitoraggio intelligente | $ 600 | $ 15 | 99% |
sala per la deumidificazione industriale | $ 5000+ | $ 100+ | 99,9% |
Opzioni consigliate:
Small Studio: forno di asciugatura + imballaggio sottovuoto (costo complessivo ottimale)
Produzione di massa: sistema di asciugatura e alimentazione integrata (soluzione compatibile AMS)
Perché i legami di livello PC falliscono e come riparare?
1. Analisi della causa del fallimento
Problema di differenze di cristallinità
- La cristallinità della regione di raffreddamento rapido è ridotta del 40%, con conseguente disposizione sciolta di catene molecolari
- La zona ad alta temperatura vicino all'ugello si cristallizza completamente, ma lo stress di restringimento si verifica dopo il raffreddamento
Altri fattori di influenza
- La temperatura di stampa insufficiente può causare vuoti evidenti tra strati
- Il raffreddamento troppo veloce può portare a warping bordo e separazione interstrato
- Il contenuto di umidità eccessivo del materiale porta a bolle di estrusione e struttura sciolta
2. Soluzione
Ottimizza i parametri di stampa
- Mantieni la velocità di stampa inferiore a 40 mm/s
- Mantenere la temperatura dell'ugello nell'intervallo di 290-310 ° C
- I test hanno dimostrato che la riduzione della velocità di stampa può migliorare significativamente la resistenza del legame
raffreddamento migliorato
- Controlla la velocità di raffreddamento della camera non supera 5 ° C/min
- Riduci o disattiva il funzionamento della ventola di raffreddamento
Migliora il design strutturale
- Progettato con cuciture dell'asse z sovrapposto al 50%
- Aumenta lo spessore della parete esterna di 2-3 giri per contrastare le sollecitazioni di rimpiansa
3. Misure di riparazione di emergenza
Metodi di trattamento chimico
- La superficie viene trattata con un vapore di diclorometano
- Cooperare con il processo di ricottura a 80 ° C per ripristinare la forza
Tecnologia di riparazione dell'aria calda
- È stata utilizzata una pistola di calore a 400 ° C per la riparazione del riscaldamento locale
4. Suggerimenti di manutenzione giornalieri
Check-up regolari
- Controlla la condizione dell'ugello ogni 50 ore di stampa
- Calibra il letto di calore livellamento settimanale
- Controlla la tenuta della cavità mensile
Consigli sulla selezione dei materiali
- I parametri di stampa sono regolati preferibilmente per piccole parti
- Le parti grandi devono essere dotate di apparecchiature a temperatura costante
- Considera l'uso di materiali di rinforzo per i componenti chiave
5. Precauzioni
- Le precauzioni dovrebbero essere prese durante la gestione dei trattamenti chimici
- Presta attenzione al controllo della temperatura per la riparazione dell'aria calda
- La manutenzione regolare può impedire la maggior parte dei problemi di legame
Le misure di cui sopra sono state verificate da test effettivi e possono risolvere efficacemente il problema del legame interstrato nella stampa PC.
Quale post-elaborazione trasforma le parti del PC?
1. Lucidatura chimica
Trattamento del vapore di diclorometano: 30-90 secondi, rugosità superficiale ridotta da 15 μm a 0,8 μm
Workshop a prova di esplosione richiesto (Ex D IIB T4 Standard)
2. Trattamento termico
ricottura e rafforzamento: 130 ℃/4 ore, resistenza alla trazione +25%
Formula di compensazione della dimensione: ingrandimento dell'asse x/y 0,25%/mm di spessore
3. MACCHINING
Finitura CNC: strumento in carburo, 8000-12000rpm
lucidatura ad ultrasuoni: trattamento abrasivo in ceramica per 15-30 minuti
4. Trattamento superficiale
Rivestimento a vuoto: rivestimento in metallo 2-5 μm (AL/CR/TIN)
texturing laser: texture anti-slip a 1064nm incisione laser
5. Controllo chiave
deve essere pulito con IPA al 99,9% prima di elaborazione
Controllo ambientale: 23 ± 2 ℃, RH < 40%
Come si confronta PC con PEI/Peek in Aerospace?
1. Confronto delle prestazioni chiave
indicatori | PC (policarbonato) | pei (poliethelimide) | Peek (poliothethethetone) |
---|---|---|---|
forza specifica | 40 MPA · cm³/g | 45 MPA · cm³/g | 50 MPA · cm³/g |
Resistenza alla temperatura a lungo termine | 120 ° C | 170 ° C | 250 ° C |
ritardo della fiamma | UL94 V-2 | UL94 V-0 | UL94 V-0 |
prezzo ($/kg) | 80 | 300 | 500 |
La vita a fatica di Peek è 3 volte quella del PC (test di 10⁷ cicli)
2. Selezione del punto di saldo per le prestazioni costi
Piano economico (PC)
Scenari applicabili: staffa interni in cabina, non carico
Vantaggio:
- Bassi costi di elaborazione (non è necessario una stampante ad alta temperatura)
- Transmittanza della luce opzionale (livello di ombreggiatura della finestra)
Soluzione di livello medio (PEI)
Scenari applicabili: cabine per apparecchiature elettroniche, condotti di ventilazione
Vantaggio:
- ha superato DO-160G §26 Test ritardante della fiamma (combustione verticale ≤ 15 secondi)
- 10% più leggero di PC
Premium Solutions (Peek)
Scenari applicabili: gruppo cappa, corpo della valvola idraulica
Vantaggio:
- Certificato a FAA 25.853 per protezione antincendio
- Resistenza al carburante a getto (nessun gonfiore dopo 1000 ore di immersione in JP-8)
3. Percorso chiave per la certificazione di aeronavigabilità
Certificazione di livello medico di PC (ASTM F2971-13)
Ciclo: 6-8 mesi
Articoli di prova richiesti:
- Citotossicità (ISO 10993-5)
- Test di emolisi (ASTM F756)
DO-160G Test di PEI/Peek
Soluzione ritardante di fiamma:
- Aggiungi il 30% di fibra di vetro (pass test di combustione dell'inclinazione 60 °)
- rivestimento in ceramica a spruzzo di superficie (resistere a una combustione a breve termine di 1100 ° C)
Compatibilità elettromagnetica:
sbirciatina riempita in fibra di carbonio (efficacia di schermatura ≥ 60 dB)
Decisione di selezione
- PC è preferito: bassa temperatura, parti non critiche, progetti sensibili ai costi
- DEVE essere utilizzata: area del motore, requisiti di protezione antincendio ≥ FAA 25.853 Standard
- PEI è un compromesso: protezione elettronica delle apparecchiature, carico di temperatura media
Riepilogo
Il policarbonato non è solo capace di stampa 3D, ma si comporta bene anche nelle applicazioni che richiedono elevata resistenza a riscaldamento. Sebbene abbia requisiti elevati per l'ambiente e la tecnologia di stampa, con l'avanzamento della tecnologia di stampa 3D e il miglioramento di speciali formule di filamento di PC, il policarbonato sta diventando una delle importanti scelte materiali per la stampa 3D di livello professionale. Per gli utenti che perseguono risultati di stampa ad alte prestazioni, padroneggiare la tecnologia di stampa per PC espanderà notevolmente la gamma di applicazioni della loro stampa 3d .
Disclaimer
Il contenuto di questa pagina è solo a scopo informativo. Serie LS Nessuna dichiarazione o garanzia di alcun tipo, espresso o implicito, sono fatte in merito all'accuratezza, alla completezza o alla validità delle informazioni. Non si dovrebbe dedurre che i parametri delle prestazioni, le tolleranze geometriche, le caratteristiche di progettazione specifiche, la qualità del materiale e il tipo o la lavorazione che il fornitore o il produttore di terze parti fornirà attraverso la rete Longsheng. Questa è la responsabilità dell'acquirente chiedi un preventivo per parti Per determinare i requisiti specifici per queste parti. per favore contattaci più informazioni .
team LS
LS è un'azienda che lega il settore Focus su soluzioni di produzione personalizzate. Con oltre 20 anni di esperienza che servono più di 5.000 clienti, ci concentriamo sull'alta precisione CNC Machining , stampa 3d , modanatura iniezione , stamping in iniezione, altro La fabbrica è dotata di oltre 100 centri di lavorazione a 5 assi all'avanguardia ed è certificato ISO 9001: 2015. Forniamo soluzioni di produzione rapide, efficienti e di alta qualità ai clienti in oltre 150 paesi in tutto il mondo. Che si tratti di produzione a basso volume o personalizzazione di massa, possiamo soddisfare le tue esigenze con la consegna più veloce entro 24 ore. Scegli ls tecnologia significa scegliere efficienza, qualità e professionalità.
Per saperne di più, visitare il nostro sito Web: www.lsrpf.com
FAQs
1. IS Policarbonato difficile da stampare 3D?
Sì, il policarbonato è più difficile da stampare 3D rispetto ai polimeri come PLA o PETG.Policarbonato richiede elevate temperature di estrusione e piastra, in genere tra 260 ° e 290 ° C, con alcuni filamenti che richiedono temperature di 320 ° C e una temperatura della piastra riscaldante di almeno 110 ° C. Anche il policarbonato è soggetto a deformazioni, quindi l'adesione al foglio è fondamentale e si deve prestare attenzione a controllare le fluttuazioni della temperatura durante la stampa per evitare deformazioni o crack. Nonostante ciò, il policarbonato è ampiamente utilizzato sulle stampanti FDM perché consente la progettazione di parti complesse con buone proprietà termiche, meccaniche e ottiche.
2. Quali materiali non possono essere stampati in 3D?
Attualmente, legno, vetro e parti con specifica protezione della proprietà intellettuale sono generalmente considerati inadatti o non raccomandati per la stampa 3D.wood: a causa della struttura in fibra naturale e delle proprietà fisiche del legno, al momento non è possibile stamparlo direttamente. Stampa, la stampa di copia potrebbe non essere consentita a causa di considerazioni sulla protezione della proprietà intellettuale. Si deve notare che, poiché la tecnologia di stampa 3D continua a svilupparsi, in futuro potrebbero diventare più materiali.
;La stampa 3D in policarbonato è sicura se eseguita correttamente, ma ci sono alcuni potenziali rischi di cui essere consapevoli. Il policarbonato stesso è insapore e inodore, innocuo per il corpo umano e soddisfa gli standard di salute e sicurezza. Tuttavia, durante il processo di stampa 3D, a causa della necessità di un riscaldamento ad alta temperatura, ci sono i seguenti pericoli di sicurezza: rischio di ustioni: l'ugello della stampante funziona ad alta temperatura e toccandolo quando non è completamente raffreddato può causare ustioni. ustioni inutili e posizionare la macchina in un luogo in cui non è facile da toccare, soprattutto se ci sono bambini a casa.
4.at Quale temperatura può essere stampata in policarbonato?
La temperatura di estrusione per la stampa 3D in policarbonato è generalmente compresa tra 260 ° e 290 ° C e alcuni filamenti richiedono anche temperature alte fino a 320 ° C, mentre la temperatura della piastra di riscaldamento deve raggiungere almeno 110 ° C.in Aggiunta, in policarbonate, poiché il policarbonato è igroscopico, è necessario per garantire che il materiale sia mantenuto in un punto a secco per evitare la prevalenza della prima delle prestazioni. Durante il processo di stampa, è anche necessario prestare attenzione al controllo delle fluttuazioni della temperatura per evitare deformazioni o fessure.
Risorse
; src = "https://www.lsrpf.com/webSite_file/i/2024/10/10/o0lyv6-0.jpg" alt = "" width = "985" altezza = "144">
