على المسرح الواسع للتصنيع الحديث ، تقود تقنية المعالجة الفعالة والدقيقة والمرنة للغاية تحول الصناعة بسحرها الفريد. هذه التكنولوجيا هي 5 محاور التصنيع باستخدام الحاسب الآلي. عندما نواجه احتياجات المعالجة للأسطح المنحنية المعقدة والأجزاء غير المنتظمة الشكل ، غالبا ما تفشل أدوات آلة CNC التقليدية ثلاثية المحاور في تلبية احتياجاتها ، بينما توفر المعالجة باستخدام الحاسب الآلي ذات 5 محاور حلا مثاليا لهذه المشكلات بأدائها الممتاز وقدرات المعالجة المتنوعة. حل.
هنا سنشرحما هو التصنيع باستخدام الحاسب الآلي 5 محاوروكيف يعمل التصنيع باستخدام الحاسب الآلي ذو 5 محاور? سوف تتعرف أيضا على مزايا وعيوب استخدام عملية المعالجة هذه وتطبيقاتها الشائعة. ستساعدك المعلومات التي نقدمها على تحقيق أقصى استفادة من تقنية 5 محاور.
ما هو التصنيع باستخدام الحاسب الآلي ذو 5 محاور؟
5-محور التصنيع باستخدام الحاسب الآلي هو دورة تصنيع متطورةيتميز بعدد من أجهزة التقطيع المتغيرة جنبا إلى جنب مع 5 محاور. هذا يسمح بإنشاء أجزاء معقدة ومعقدة بدقة قصوى وجودة عالية.

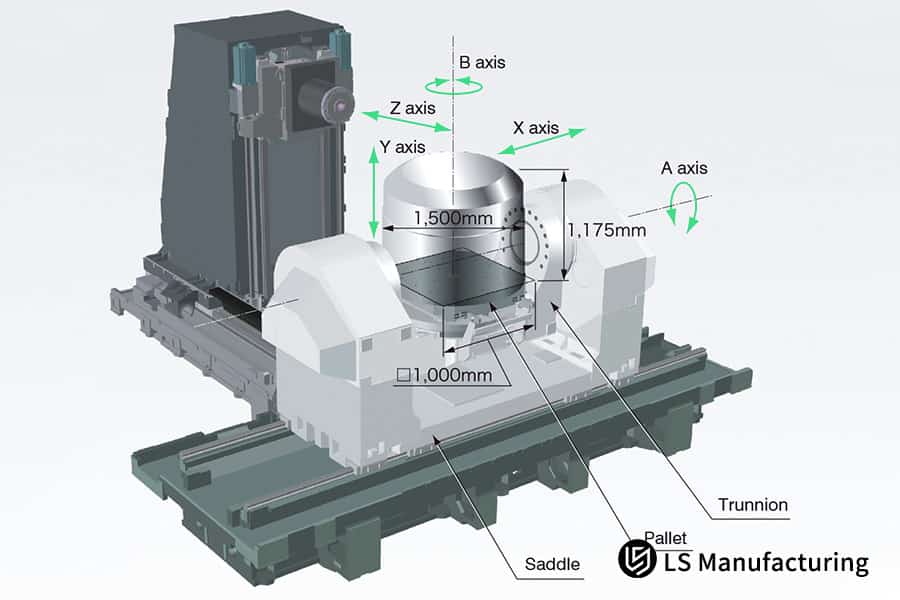

كيف تعمل الآلات CNC ذات 5 محاور؟
إذا كنت بحاجة إلى إجراء عمليات معقدة ،يمكن أن توفر الآلات CNC ذات 5 محاور حلولا عالية الدقة وسريعة. بالمقارنة مع 4 محاور التصنيع باستخدام الحاسب الآلي ، فإنه يحتوي على محور مائل إضافي ، مما يسمح للأداة بالتحرك على زوايا وطائرات متعددة. فيما يلي الخطوات المتبعة في عملية التصنيع باستخدام الحاسب الآلي ذات 5 محاور:
- تصميم CAD:بناء وتصميم نماذج 3D وفقا لمتطلبات المنتج. يحتاج المصممون أولا إلى تنفيذ تصميم الرسم ، ثم استيراد الرسم إلى برنامج CAD لتحسين النموذج والبناء. تحدد دقة وجودة تصميم CAD مدى تعقيد وكفاءة عمليات الإنتاج اللاحقة.
- برمجة CAM:تحويل نموذج الجزء المصمم إلى برنامج تصنيع يمكن للآلة فهمه. يقوم برنامج CAM بإنشاء مسارات الأدوات ومعلمات القطع ورموز المعالجة للتحكم في أدوات آلة CNC ذات 5 محاور.
- إعدادات أداة الآلة:اضبط وضبط أداة الماكينة ، بما في ذلك تثبيت قطع العمل ، وتركيب أدوات المعالجة ، وتحديد إحداثيات قطعة العمل ، واختيار معلمات المعالجة ، وما إلى ذلك.
- المراقبة والتعديل في الوقت الحقيقي:أثناء عملية المعالجة ، استخدم نظام المراقبة في الوقت الفعلي أو مستشعرات أداة الماكينة لاكتشاف معلومات مثل الموضع ودرجة الحرارة وقوة القطع لأداة القطع وقطعة العمل. بناء على هذه المعلومات ، يمكن إجراء التعديلات والتصحيحات اللازمة لضمان دقة وجودة عملية المعالجة.
- قطع التبريد والتزييت:وفقا لمواد المعالجة وظروف القطع ، استخدم سائل التبريد أو مواد التشحيم لتبريد وتشحيم منطقة القطع لمنع ارتفاع درجة حرارة الأداة ومشاكل جودة سطح قطعة العمل.
- فحص الآلات:يتطلب فحص الآلات اختبارات فيزيائية وكيميائية ، بما في ذلك صلابة المواد وحجمها وتسطيحها واستدارتها ومظهرها. يتطلب فحص الآلات اختبار والحفاظ على دقة ودقة أدوات الفحص لضمان موثوقية ودقة الفحص.
ما هي مزايا وعيوب التصنيع باستخدام الحاسب الآلي 5 محاور؟
يمكن أن تساعد تقنية التصنيع باستخدام الحاسب الآلي ذات 5 محاور الشركات على تصنيع أجزاء ومنتجات أكثر دقة وتعقيدا. ومع ذلك ، فإن هذه التكنولوجيا لها أيضا بعض العيوب. أدناه سوف نقدم بعض منمزايا وعيوب التصنيع باستخدام الحاسب الآلي 5 محاورلمساعدتك على فهم تقنية المعالجة المتقدمة هذه بشكل أفضل.
| مزايا | مساوئ |
| قدرات معالجة الأشكال الهندسية المعقدة | وقت معالجة طويل |
| تحسين جودة السطح | ارتفاع تكلفة المعدات |
| تحسين كفاءة المعالجة | تعقيد البرمجة |
| دقة عالية | من الصعب السيطرة عليها |

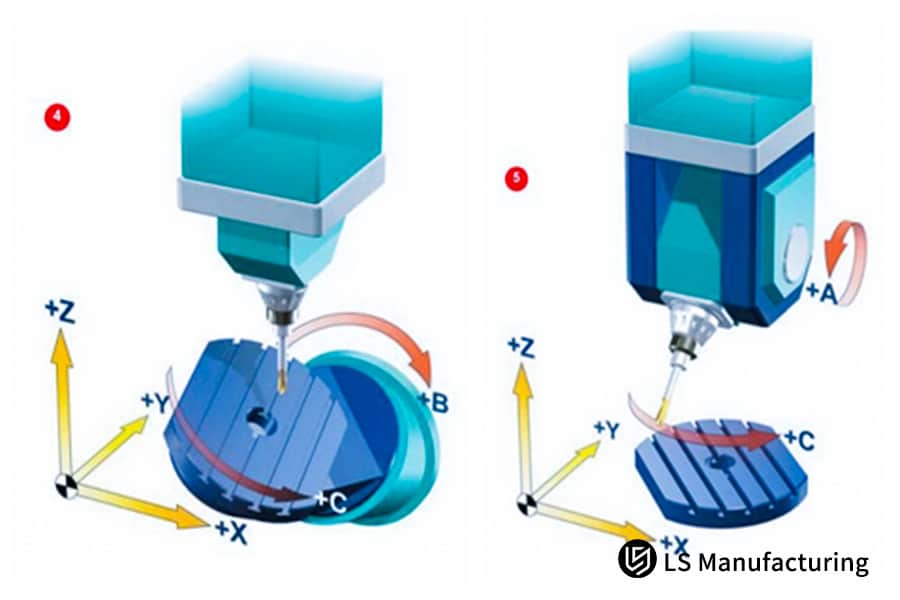

ما هي أنواع آلات CNC ذات 5 محاور؟
عند اختيار آلة CNC ذات 5 محاور ، من الضروري مراعاة عوامل متعددة بشكل شامل مثل متطلبات المعالجة المحددة وخصائص المواد ودقة المعالجة لتحديد نوع أداة الماكينة الأنسب. في الوقت نفسه ، من الضروري أيضا الانتباه إلى العلامة التجارية والجودة وخدمة ما بعد البيع والجوانب الأخرى لأداة الماكينة لضمان استقرار وموثوقية أداة الماكينة. هناك العديد من الأنواع ، وهنا بعض الأنواع الشائعةأنواع آلات CNC ذات 5 محاور:
1. آلات الجدول / الجدول
عادة ما تشير آلة الرأس / الرأس إلى آلات رأس التأرجح المزدوجة. في هذا النوع من الأدوات الآلية ، يتحكم إحداثيان دورانيان بشكل مباشر في اتجاه محور الأداة ، أي أن رأس الأداة له درجتان من الحرية الدورانية. تتمثل خصائص هذا النوع من الأدوات الآلية في أن قوة قيادة إحداثيات التأرجح صغيرة ، وقطعة العمل سهلة التحميل والتفريغ ، وعلاقة تحويل الإحداثيات بسيطة. نظرا لأن رأس الأداة يمكن أن يدور بمرونة ، فهو مناسب جدا لمعالجة الأسطح المنحنية المعقدة وقطع العمل ذات الزوايا المتغيرة.
2. آلات الجدول / الرأس
تشير آلة الطاولة / الرأس عادة إلى أداة آلة ذات رأس متأرجح وقرص دوار واحد أو أداة آلة قرص دوار مزدوج. في هذا النوع من الأدوات الآلية ، يعمل إحداثي دوراني واحد على الأداة (رأس التأرجح) ويعمل إحداثي دوراني آخر على طاولة العمل (القرص الدوار). يتراوح أداء هذه الأداة الآلية بين أداء أداة الآلة ذات الرأس المزدوج المتأرجح وأداة آلة القرص الدوار المزدوج ، مما يجمع بين مزايا كليهما. يمكن لرأس التأرجح أن يحقق الدوران المرن للأداة ، بينما يمكن للقرص الدوار تحقيق معالجة متعددة الزوايا لقطعة العمل. هذه الآلة مثالية لتصنيع قطع العمل المعقدة التي تتطلب مراعاة زوايا كل من الأدوات والطاولة.
3. آلات الجدول / الجدول
قد لا يكون تصنيف آلات الجدول / الطاولة قياسيا جدا ، ولكن بناء على الوصف ، يمكن الاستدلال على أنه يشير إلى أداة آلة ذات خمسة محاور ذات طاولة ثابتة أو أداة آلة ذات خمسة محاور متنقلة للطاولة. في كلا الجهازين ، يحتوي الجدول على عدة درجات من حرية الدوران ، ولكن يتم إصلاحه بطرق مختلفة.

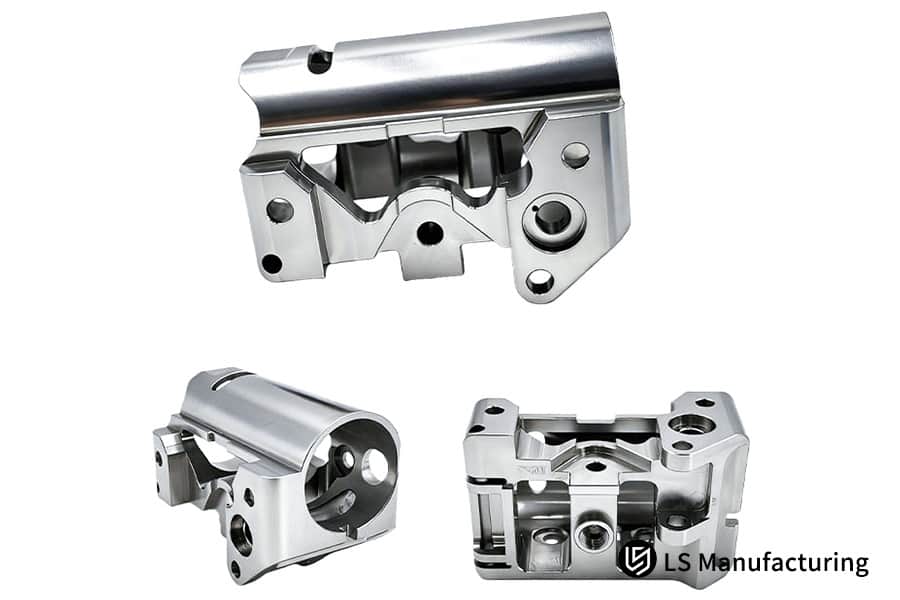

ما هي تطبيقات التصنيع باستخدام الحاسب الآلي 5 محاور؟
تلعب الآلات CNC ذات 5 محاور دورا مهما في التصنيع الحديث ، مع تطبيقات واسعة وتأثيرات كبيرة. فيما يلي تحليل مفصل لتطبيق التصنيع باستخدام الحاسب الآلي ذو 5 محاور في مختلف المجالات:
الالاستفادة من 5 محاور التصنيع باستخدام الحاسب الآليهو أنه يمكن أن يحسن بشكل كبير من كفاءة المعالجة وجودة المعالجة ، ولكن أيضا يقلل من تكلفة الإنتاج ، لذلك فإن التصنيع باستخدام الحاسب الآلي ذو 5 محاور لديه مجموعة واسعة من التطبيقات في الصناعة ، تغطي العديد من المجالات. فيما يلي بعض الصناعات الرئيسيةتطبيقات التصنيع باستخدام الحاسب الآلي ذات 5 محاور:
مجال الفضاء
في مجال الطيران ،يستخدم التصنيع باستخدام الحاسب الآلي ذو 5 محاور على نطاق واسع في إنتاج الطائرات ،الصواريخ والأقمار الصناعية. يمكن تحقيق التصنيع باستخدام الحاسب الآلي ذو 5 محاور على مجموعة متنوعة من المواد ، بما في ذلك سبائك التيتانيوم عالية القوة وسبائك النيكل الأساسية والفولاذ المقاوم للصدأ. يمكن أن تنتج الآلات CNC ذات 5 محاور هياكل فضائية أخف وزنا وأكثر قوة ، وبالتالي تحسين أداء وكفاءة المعدات المحمولة جوا.
صناعة بناء السفن
يمكن استخدام التصنيع باستخدام الحاسب الآلي ذو 5 محاور في صناعة بناء السفن لتصنيع الأجزاء الهيكلية للسفن والمراوح وقوالب السفن وما إلى ذلك. يمكن للتصنيع باستخدام الحاسب الآلي ذو 5 محاور أن يحقق المعالجة عالية الدقة للأجزاء البحرية وتصنيع السطح المعقد.
صناعة السيارات
يستخدم التصنيع باستخدام الحاسب الآلي ذو 5 محاور في السياراتالصناعة التحويلية لتصنيع أجزاء المحرك ، أجزاء الهيكل ، هيكل الجسم ، إلخ. يمكنها تحقيق تصنيع السطح المعقد ، وتحسين دقة وجودة الأجزاء ، وتقليل عدد قطع الغيار في عملية التجميع.
المجال الطبي
5 محاور التصنيع باستخدام الحاسب الآلي في الصناعة الطبيةيمكن تصنيع مجموعة متنوعة من الأدوات الطبية عالية الدقة ، مثل المفاصل الاصطناعية ، والغرسات ، وتقويم الأسنان ، وما إلى ذلك. يمكن للتصنيع باستخدام الحاسب الآلي ذو 5 محاور تحسين النتائج الطبية عن طريق القطع الدقيق والآلات لإنتاج أجهزة طبية أكثر ملاءمة لاحتياجات المرضى.
الفن والنحت
يمكن أن تحقق الآلات CNC ذات 5 محاور في صناعة الإنتاج الفني والنقش نقشا ثلاثي الأبعاد معقدا وتصنيع تفاصيل السطح ، لتلبية الاحتياجات الإبداعية للفنانين والمصممين.
ما هي المواد شائعة الاستخدام للتصنيع 5 محاور؟
في عملية تصنيع 5 محاور ، تختلف صعوبة المعالجة وتأثير المواد المختلفة. يمكن تطبيق الآلات ذات 5 محاور على مجموعة واسعة من المواد ، بما في ذلك على سبيل المثال لا الحصر المواد شائعة الاستخدام التالية:
ستانلس ستيل
يتمتع الفولاذ المقاوم للصدأ بمقاومة جيدة للتآكل وصلابة عالية ، لذلك غالبا ما يستخدم في تصنيع الأجزاء عالية الطلب. ومع ذلك ، نظرا لصلابتها العالية ، فإن صعوبة المعالجة عالية نسبيا. في عملية تصنيع 5 محاور ، من الضروري اعتماد التكنولوجيا المناسبة لضمان تأثير المعالجة.
النحاس والنحاس الأصفر
يستخدم النحاس والنحاس الأصفر على نطاق واسع في الأجزاء الإلكترونية والسيارات والسفن بسبب الموصلية الكهربائية والحرارية. يمكن أن تنتج الآلات ذات 5 محاور بنية أكثر تعقيدا ودقة ، وتضمن جودة المنتج وتحسن كفاءة الإنتاج
خرطوم
يتميز الخرطوم بخصائص المرونة والمرونة الجيدة ومقاومة التآكل القوية وما إلى ذلك. يستخدم الخرطوم عادة لنقل المواد السائلة والغازية وشبه الصلبة ، مثل التنقيب عن النفط والإنتاج الكيميائي والمعدات الطبية وإنتاج الأغذية وغيرها من المجالات المستخدمة على نطاق واسع
تفلون
تتميز Ptfe بمزايا مقاومة التآكل ، ومقاومة درجات الحرارة العالية ، وليس من السهل الالتزام بها ، وما إلى ذلك ، وعادة ما تستخدم لصنع الصمامات ، وجسم المضخة ومكونات المعدات الأخرى ، وخطوط الأنابيب الكيميائية ، إلخ
ألياف الأراميد
مع القوة العالية ومقاومة التآكل ، غالبا ما يتم استخدامه في المواد المضادة للرصاص والمواد المركبة وتصنيع معدات الحماية.
بوليميد
مقاومة درجات الحرارة العالية وخصائص العزل الكهربائي ، وتستخدم على نطاق واسع في الصناعات الفضائية والإلكترونية.
سبيكة فائقة
تتميز السبائك الفائقة بخصائص ميكانيكية جيدة ويمكنها الحفاظ على قوة واستقرار جيدين في بيئة درجات الحرارة العالية. لذلك ، يستخدم على نطاق واسع في الطيران والبترول والصناعات الكيماوية والطاقة الكهربائية وغيرها من المجالات. يمكن استخدام السبائك الفائقة لصنع مكونات وأجزاء ذات درجة حرارة عالية مقاومة للتآكل والتآكل.
ما هو تاريخ وتطور التصنيع باستخدام الحاسب الآلي 5 محاور؟
يمكن إرجاع تاريخ وتطور التصنيع باستخدام الحاسب الآلي ذو 5 محاور إلى المرحلة المبكرة من المعالجة. مع التقدم المستمر للعلوم والتكنولوجيا ، تتطور تكنولوجيا التصنيع باستخدام الحاسب الآلي ذات 5 محاور وتتطور باستمرار
فيما يلي المعالم التاريخية والتنموية الرئيسية لتصنيع CNC ذو 5 محاور:
أوائل القرن 20
أدوات التصنيع المستخدمة في إنتاج السيارات والأجزاء الميكانيكية الأخرى هي في الأساس أدوات آلية يدوية تدفعها القوى العاملة. تستخدم هذه الآلات أدوات القطع الدوارة ، مثل قواطع الطحن والمثاقب وأدوات الخراطة ، للتحرك على طول محور الكائن من أجل تقليم المادة لإنشاء الشكل المطلوب. ومع ذلك ، نظرا لمحدودية قوة الماكينة ودقة الأداة ، فقد أصبح من الملح أكثر فأكثر تطوير طرق تصنيع عالية المستوى.
عقد 1950-عقد 1960
في عام 1952 ، الأمريكيوناخترع أدوات آلة التصنيع باستخدام الحاسب الآلي. من خلال توصيل الكمبيوتر الإلكتروني بنظام الأدوات الآلية ، يمكن لأداة آلة CNC التحكم في عملية المعالجة بدقة عالية. وتشغيل البرنامج ، لم تعد بحاجة إلى تشغيل العملية برمتها يدويا ، وتحسين الكفاءة بشكل كبير. وضع ظهور أداة آلة CNC الأساس لتصنيع 5 محاور. استندت أدوات آلة CNC في هذه الفترة بشكل أساسي إلى الآلات ثلاثية المحاور (المحور X ، Y ، Z) ، والتي كانت تستخدم في تصنيع الأسطح البسيطة والسطحية.
سبعينيات القرن العشرين-ثمانينيات القرن العشرين
في سبعينيات القرن العشرين ، بدأت 5 محاور التصنيع باستخدام الحاسب الآلي لتصبح طريقة تصنيع الناشئة. يمكن للأدوات الآلية ذات 5 محاور تحريك الأداة في ثلاثة اتجاهات (محاور x و y و z) ، مما يسمح بالقطع في أبعاد أكثر عن طريق تدوير مادة المعالجة في وقت واحد. هذا يعني أن الأدوات الآلية ذات 5 محاور قادرة على الاقتراب من الجزء المنحني من سطح الكائن ، مما يخلق أشكالا وأسطح معقدة بسهولة أكبر من الأدوات الآلية التقليدية.
س 1990 -2000
5 محاور التصنيع باستخدام الحاسب الآلي تكنولوجيا تنضج تدريجيا وتستخدم على نطاق واسع. بدأ مصنعو الأدوات الآلية في توفير مراكز تصنيع متخصصة ذات 5 محاور ، مما يجعل التصنيع باستخدام الحاسب الآلي ذو 5 محاور أكثر ملاءمة وكفاءة.
التطورات الأخيرة
مع تقدم تكنولوجيا التصنيع المتقدمة ، تم تطوير وتطبيق التصنيع باستخدام الحاسب الآلي ذو 5 محاور. أدى إدخال أنظمة التحكم الجديدة وتكنولوجيا الاستشعار وتكنولوجيا الأدوات إلى تحسين دقة وكفاءة واستقرار التصنيع باستخدام الحاسب الآلي ذات 5 محاور.
تحسينات في تكنولوجيا الأدوات
مع الطلب المتزايد على التصنيع باستخدام الحاسب الآلي ذو 5 محاور ، تحسنت تقنية الأدوات أيضا. يمكن لقاطع الطحن الكروي الجديد والقاطع ذو الشكل الخاص أن يتكيف بشكل أفضل مع متطلبات القطع للسطح المنحني المعقد والهيكل المقعر المحدب.
تطبيق تكنولوجيا الكشف عن الاصطدام ومحاكاته
من أجل تجنب الاصطدام وتحسين مسار المعالجة ، يتم استخدام تقنية اكتشاف الاصطدام والمحاكاة على نطاق واسع. يمكن لهذه التقنيات محاكاة مسارات الأدوات والتحقق منها قبل التشغيل الآلي ، وتحديد مشاكل الاصطدام المحتملة مسبقا.
تمديد مجال التطبيق
مجال تطبيق تكنولوجيا التصنيع باستخدام الحاسب الآلي ذات 5 محاور آخذ في التوسع أيضا. بالإضافة إلى مجال الطيران ، بدأت السيارات وتصنيع القوالب والمعدات الطبية وغيرها من الصناعات في اعتماد التصنيع باستخدام الحاسب الآلي ذات 5 محاور على نطاق واسع لتلبية احتياجات المعالجة للأجزاء المعقدة.
كم تكلفة التصنيع باستخدام الحاسب الآلي 5 محاور؟
أسعار التصنيع باستخدام الحاسب الآلي ذات 5 محاورتختلف بناء على المادة والعملية والحجم والمنطقة. بشكل عام ، كلما كان المشروع أكثر تعقيدا ، زاد وقت المعالجة وارتفع السعر. وبالمثل ، يمكن أن تؤثر المواد والعمليات والأحجام المختلفة على السعر. الأسعار هي أيضا أعلى في بعض المناطق مما هي عليه في مناطق أخرى.
في الصين ، يبلغ السعر المبدئي لتصنيع CNC ذو 5 محاور حوالي 300 يوان ، ويمكن أن يصل أعلى سعر إلى مئات الآلاف من اليوان. هذا يعتمد على التعقيد والصعوبة التقنية للمشروع نفسه ، وكذلك الاحتياجات المحددة للعميل. إذا كانت هناك حاجة إلى الآلات الدقيقة والتشطيب عالي الجودة والتسليم الفعال وخدمة ما بعد البيع الممتازة ، فقد يكون السعر أعلى.
ومع ذلك ، عند تحديد سعر التصنيع باستخدام الحاسب الآلي 5 محاور ، ليست هناك حاجة لاختيار أدنى أو أعلى سعر. بدلا من ذلك ، تحتاج إلى النظر في العديد من العوامل ، مثل الفريق الفني المحترف ، وجودة الخدمة الممتازة ، والسعر المعقول ، وما إلى ذلك. لا يضمن هذا إنجازا سلسا للمشروع فحسب ، بل يوفر أيضا الوقت والمال.
لذلك ، عند اختيار ملف5 محاور التصنيع باستخدام الحاسب الآلي الصانع، يجب أن يكون لديك فهم شامل للسوق ، واختيار مصنع يتمتع بخبرة غنية ، ومستوى احترافي عال ، وجودة خدمة جيدة ، والتواصل معهم وجها لوجه لتوضيح احتياجاتك وحل المشكلات المحتملة. سؤال.
لماذا تختار LS كمورد خارجي لتصنيع CNC؟
خدمة التصنيع باستخدام الحاسب الآليالاستعانة بمصادر خارجية. ومع ذلك ، فإن اختيار موقع الاستعانة بمصادر خارجية أمر بالغ الأهمية. يمكن أن تكون الاستعانة بمصادر خارجية للشركات في البلدان المتقدمة مكلفة ، ولكن في المواقع ذات تكاليف التشغيل المنخفضة ، مثل الصين ، يمكن للشركات تقديم أسعار تنافسية دون المساس بالجودة.
على سبيل المثال ، تقدم الشركات الصينية مثل Longsheng خدمات تصنيع CNC عالية الجودة بأسعار منخفضة مقارنة بنظيراتها في الاقتصادات المتقدمة. وهذا يجعل الاستعانة بمصادر خارجية خيارا قابلا للتطبيق لتقليل تكاليف المعالجة الأساسية ، خاصة بالنسبة للشركات التي تحاول تحسين الميزانيات دون التضحية بالجودة العالية.
بمجرد استخدام Longsheng ، تصبح تكلفة التصنيع باستخدام الحاسب الآلي سهلة. تتيح لك منصة عروض الأسعار السريعة الخاصة بنا تلقي عروض الأسعار على الفور تقريبا. سنقوم بتقييم التصميم الخاص بك وتقديم حل في غضون يوم واحد.
لدينا حتى واحدة من أسرع أوقات التسليم في الصناعة لضمان وصول شحنتك في الوقت المحدد. فما تنتظرون؟ ابدأ في مهام التصنيع باستخدام الحاسب الآلي واحصل على عرض أسعار CNC!
الأسئلة الشائعة
1. ما هو مبدأ عمل أدوات آلة CNC؟
العملمبدأ أدوات آلة CNCهو تحويل النماذج الرياضية إلى تعليمات للتحكم في حركة أداة الآلة ، ثم يقوم نظام التحكم في الكمبيوتر بنقل التعليمات إلى كل مشغل لأداة الآلة ، بحيث يمكن معالجتها وفقا للمسار والسرعة المحددين مسبقا. أولا ، تحتاج أدوات آلة CNC إلى تحويل النموذج الهندسي ثلاثي الأبعاد للجزء الميكانيكي إلى نموذج رياضي. بعد ذلك ، وفقا للنموذج الرياضي ، تتم كتابة برنامج CNC لتحويل التعليمات التي يجب تنفيذها أثناء عملية المعالجة إلى تعليمات التحكم في أداة الماكينة. نقل المكتوببرنامج التحكم باستخدام الحاسب الآليإلى نظام التحكم في الكمبيوتر لأداة الآلة. بعد ذلك ، يتحكم نظام التحكم في الكمبيوتر في كل مشغل لأداة الماكينة وفقا للتعليمات الواردة في برنامج CNC بحيث يمكن معالجته وفقا للمسار والسرعة المحددين مسبقا. أخيرا ، يراقب نظام التحكم في الكمبيوتر حالة حركة أداة الماكينة في الوقت الفعلي ، مثل الموضع والسرعة والتسارع والمعلمات الأخرى لضمان دقة المعالجة والسلامة.
ما هو دوران 5 محاور؟
يشير الدوران ذو 5 محاور إلى المحور الموجود على معدات المعالجة التي يمكن أن تدور حول الاتجاهين B و C لقطعة العمل. إنه جزء مهم من الآلات ذات المحاور الخمسة. تشير المعالجة بالقطع ذات المحاور الخمسة إلى طريقة معالجة يمكن أن تتحرك فيها معدات المعالجة في الاتجاهات الثلاثة X و Y و Z في نفس الوقت ، وتدور حول الاتجاهين B و C لقطعة العمل في نفس الوقت. بالمقارنة مع طرق المعالجة التقليدية ثلاثية المحاور أو الأربعة محاور ، يمكنها معالجة قطع العمل بشكل أكثر مرونة وتنوعا. يمثل المحور B والمحور C محور الدوران ، ويدوران حول المحور Y والمحور Z لقطعة العمل على التوالي. تتمثل وظيفة المحور الدوار في معالجة قطعة العمل من زوايا مختلفة لإكمال أعمال معالجة أكثر دقة.
كم عدد المحاور التي تمتلكها مخرطة CNC؟
عدد محاور أمخرطة CNCيمثل درجة حرية الأداة الآلية. عدة محاور تعني عدة درجات من الحرية. بشكل عام ، هناك أنواع مختلفة من الأدوات الآلية مثل 3 محاور و 4 محاور و 5 محاور. تشير المخرطة ذات 3 محاور إلى الحركة المستوية لمنضدة العمل (المحور X والمحور Y) والحركة لأعلى ولأسفل للأداة (المحور Z). تعتمد المخرطة ذات 4 محاور على 3 محاور وتضيف دوران قطعة العمل أو دوران طاولة العمل. تضيف المخرطة ذات 5 محاور محوري دوران (A أو B أو C) لتحقيق مهام تصنيع أكثر تعقيدا.
متى يكون من الضروري استخدام 5 محاور التصنيع باستخدام الحاسب الآلي؟
التصنيع باستخدام الحاسب الآلي ذو 5 محاور مناسب لقطع العمل ذات الأشكال الهندسية الأكثر تعقيدا وأيضا لمتطلبات التصنيع التي تتطلب مزيدا من الدقة. بالإضافة إلى ذلك ، يمكن للتصنيع باستخدام الحاسب الآلي ذو 5 محاور إكمال عمليات قطع متعددة في عملية واحدة ، وبالتالي تقليل وقت وتكلفة عملية الإنتاج بأكملها. لذلك ، تعد المعالجة باستخدام الحاسب الآلي ذات 5 محاور أداة مفيدة للغاية عند الحاجة إلى أجزاء عالية الدقة والكفاءة العالية ومعقدة الشكل.
ملخص
المبدأ العمل من خمسة محاور التصنيع باستخدام الحاسب الآلييعتمد بشكل أساسي على التحكم الدقيق في خمسة محاور مستقلة بواسطة نظام التحكم العددي بالكمبيوتر (CNC). تعد تقنية التصنيع باستخدام الحاسب الآلي ذات 5 محاور أداة لا غنى عنها ومهمة في التصنيع الحديث. إنه يحقق معالجة عالية الدقة لأجزاء السطح المنحنية المعقدة من خلال الربط متعدد المحاور. مع التطور المذهل للتصميم بمساعدة الكمبيوتر (CAD) وأنظمة التصنيع بمساعدة الكمبيوتر (CAM) ، فإن التطبيقتكلفة 5 محاور التصنيع باستخدام الحاسب الآليتدريجيا ، مما يسمح باستخدام هذه التكنولوجيا على نطاق واسع في مختلف الصناعات. في المستقبل ، مع تعميم وتعزيز5-محور ربط أنظمة أداة آلة CNC، فإنه سيجلب بالتأكيد زخما أكبر لتطوير الصناعة التحويلية.
