作为现代工业中必不可少的重型设备，钻井机被广泛用于油气萃取，地质探索，采矿，建筑工程和其他领域。了解钻井机的组成和结构不仅有助于操作员更好地使用设备，还可以帮助维护人员快速诊断问题。本文将全面分析钻机的各种组件和功能。

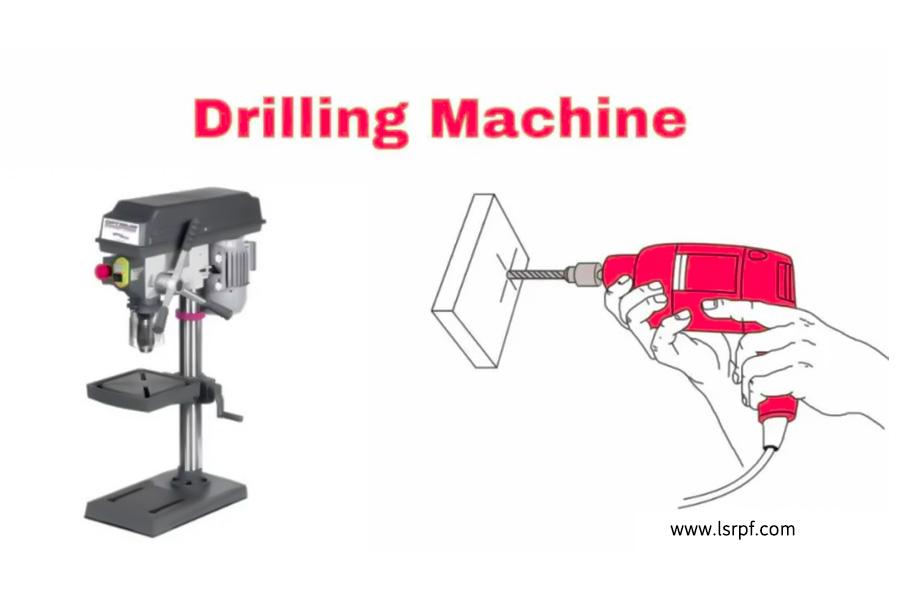

什么是钻机？

钻机是一种用于地下钻孔的重型机械设备。根据它们的用途，它们可以分为不同类型的类型，例如油钻机，水井钻井机，地质勘探钻机等。尽管有各种类型，但各种钻机的基本组件都相似，主要包括电源系统，起重系统，旋转系统，旋转系统，循环系统，循环系统，控制系统，控制系统和井控制系统。

钻机的主要类别是什么？

根据应用程序场景，钻机可以分为以下类别，功能特征和结构形式，每种类型的核心差异和典型应用如下：
1.手持钻机

• 功能：电动/气动驱动器，重量<5kg，可调速度（通常为500-3000rpm）
• 典型应用：建筑安装，家具组件（配备了快速变化的Chucks，以适应不同的钻头）

2.基准演习

• 核心参数：钻孔直径≤16mm，纺锤冲程50-150mm
• 特征：带有深度标尺和角度调整的铸铁体
• 处理场景：电子产品外壳和小型硬件的批处理处理

3.任心钻

• 规范范围：主轴功率1.5-10kW，最大钻孔直径高达80mm
• 结构特征：色谱柱的高度可以达到2M，工作台配备了T-Slot夹具系统
• 适用的物体：发动机外壳，液压阀块和其他中型工件

4.原始演习

• 核心优势：悬臂扩展范围为1-3m，盘子360°旋转
• 典型配置：液压锁定机制，集中润滑系统
• 应用：风电法兰和大型管状板组件的处理

5。CNC钻头

• 技术功能：配备ATC工具杂志的定位精度±0.01mm（容量12-24）
• 高级功能：在线测量补偿，佩克周期编程
• 典型应用：航空航天复合组件，PCB高密度孔组

6.多层主轴

• 配置：可调节的床头柜（4-24个轴），每个轴都独立喂养
• 效率比较：效率比单轴提高300％-800％
• 适用的行业：自动零件的大规模生产（例如制动鼓，气缸盖）。

7.BTA钻

• 特殊结构：高压冷却系统（7-20MPA），指南衬套设备
• 加工能力：直径比100：1的深度比率（例如枪管钻孔）
• 技术变体：不同的芯片去除方法，例如枪钻和喷漆钻

8.磁性钻

• 关键技术：永久磁铁吸力≥20KN，电力保护装置
• 安全标准：IP54保护级，自动撤回超负荷
• 用法场景：船甲板和钢结构桥的现场操作

钻机的部分是什么？

主钻机的组件是：

1。电力系统
电源系统是钻机的核心，该钻机负责提供旋转和进料功率，主要包括：

电动机（AC/DC电动机）： 提供从几百瓦（手持式）到数十千瓦（工业钻机机）的主轴旋转功率。

传输机构（皮带，齿轮，直接驱动）：

• 皮带驱动器：通常在长凳钻机中发现，通过调节皮带轮改变速度。
• 齿轮驱动：用于重型钻孔机以提供更多的扭矩。
• 直接驱动电动机（CNC钻机）：高精度，低振动，适用于CNC加工。

气动/液压系统（部分钻机）：用于饲料控制和夹具锁定。

2。主轴系统
主轴是直接驱动钻头的关键组成部分，该组件由：

• 床头库：支撑主轴并确保其稳定的旋转。
• 主轴轴承（滚动/静液压）：影响旋转准确性和寿命。
• Chuck Systems（例如Er Chucks，Morse Taper Sleeves）：用于固定不同尺寸的钻头。
• 冷却系统（深孔钻机）：切割流体通过内部冷却液通道传递，以降低钻头的温度。

3。饲料系统

控制钻头的进料运动，这会影响加工的准确性和效率：

手动饲料（手持式钻，简单钻机）：取决于操作员的手动控制。
自动饲料（CNC钻机，深孔钻孔）：

• 伺服摩托球螺钉（高精度CNC钻机）。
• 液压饲料（重型钻探机，提供稳定的压力）。
• 深度控制装置（极限块，数字标尺）：确保钻孔深度是一致的。

4。机架和工作台

• 框架（柱/床）：提供结构刚度，通常由铸铁或焊接钢结构制成。
• 工作表：用于修复工件，可以配备T槽，虎钳或真空吸附。
• 角度调节机理（径向钻机）：允许以多个角度调整钻头。

5。控制系统

常规机械控制（速度旋钮，离合器）。
数值控制系统（CNC）：

• PLC或CNC系统（例如Fanuc，Siemens）被采用。
• 支持G代码编程以实现自动处理。
• 安全控制（超负荷保护，紧急停止）。

6。援助系统

• 冷却润滑系统：减少摩擦并延长钻头寿命。
• 芯片疏散系统（深孔钻机）：通过高压切割液或螺丝芯片输送机除去芯片。
• 尘埃收集设备（木工钻机）：防止灰尘积聚。

不同类型的钻机之间有什么结构差异？

1。手持式钻与台式钻机

成分	手持钻机	台式钻机
电力系统	小电动机（电池/电源）	交流电机 +多速变量
主轴系统	简单的查克（钥匙/自加密）	摩尔斯锥或er chuck
饲料系统	手动出版社	手动/自动饲料杆
框架	没有固定框架	铸铁基 +柱

2。CNC钻机与传统钻机机器

成分	传统钻机	CNC钻机（CNC）
电力系统	固定速度电机	伺服电机 +频率转换控制
饲料系统	手动/机械自动	球螺钉 +闭环控制
控制系统	机械速度调节	CNC系统 +人机界面
准确性	±0.1mm	±0.01mm或更高

主轴组件在精确钻孔中的关键作用是什么？

在精确加工领域，主轴组件是钻机机器中最核心的组件之一，其性能直接决定了准确性，钻井的效率和质量。高质量的主轴组件可以确保钻头在高速旋转时保持极高的稳定性，从而实现微米级的加工精度。

主轴组件的五个关键角色

1。提供旋转中心的准确参考

主轴组件通过高精度轴承系统和刚性结构为钻头提供了稳定的旋转中心。根据杭州自动零件工厂的测量数据，当它们将传统轴承升级为陶瓷轴承时，主轴的径向跳动从原始的0.02mm显着降低到0.005mm，并且加工精度提高了75％。这种改善的准确性直接反映在孔位置的定位准确性和孔直径的一致性中。

2。提供足够的扭矩和功率

由SCM440合金钢（HRC58-62）制成的主轴具有出色的强度和耐磨性，并且能够稳定传输扭矩和钻井所需的功率。该材料符合JIS G4053，并经历了一种特殊的热处理过程，可以在Rockwell上获得58-62度的硬度，以确保在长期高负载工作中的尺寸稳定性。

3.确保工具安装的准确性

MT3 Morse锥度（ISO 296精度±0.005mm）设计用于更精确，可靠的工具安装。此标准化的锥接口可以实现快速的工具更改，同时确保每个工具更改后可重复的定位精度，使其非常适合精确加工需要频繁的钻头更改。

4。保持高速旋转的稳定性

高质量的主轴组件设计具有精确的动态平衡和高质量的轴承支撑，即使在高旋转速度下，也可以最大程度地减少振动。良好的旋转稳定性不仅提高了加工精度，还可以延长工具寿命并降低加工成本。

5。确保长期可靠性

精心设计的主轴组件具有极好的热量耗散和润滑系统，可承受长期连续运行的严格性。合理的结构设计和材料选择大大降低了热变形的风险，并确保加工维度的长期稳定性。

基础结构如何确定钻井稳定性？

1。地下室结构：稳定钻孔的第一道防线

钻井设备的地下结构是整个机械系统的基础，并且其性能直接影响钻孔的准确性，设备寿命和操作安全性。高质量的底物设计可将振动幅度降低60％以上，同时提高钻孔位置精度高达50％。

1.1底物结构的核心功能

• 负载支持：钻机正常工作时承受静态和动态负载
• 振动抑制：吸收和分散切割振动能
• 准确性保证：为整个设备提供稳定的参考平面
• 热稳定性：抵抗由环境温度变化引起的变形

2。选择底物材料的关键

2.1灰色铸铁的技术优势（GB/T 9439 HT250）。
材料参数：

• 拉伸强度≥250MPa
• 硬度180-240hb
• 阻尼系数是钢的3-5倍

微观特性：

• 石墨结构有效吸收振动能
• 共晶结构提供良好的热稳定性

工程验证：

• Dongguan模具工厂测试表明，与焊接钢结构相比，灰铸铁基材振动降低了42％

2.2重量设计的工程注意事项

• 80公斤基准值的科学基础：
• 惯性的质量力矩与公共钻孔相匹配
• 确保静态稳定性因子≥3.5
• 避免落入工作频段（通常为30-150Hz）的谐振频率

3。分析创新减震系统的设计

3.1蜂窝加强剂的机械优化
结构参数：

• 肋骨的厚度为12-15mm
• 蜂窝单位尺寸80-120mm
• 高度/厚度比在5：1控制

动态性能：

• 将固有频率提高15-20％
• 将结构刚度增加30％
• 将分散振动能的效果增加40％

3.2 EPDM减震垫的技术特征（ASTM D2000 M4BG 705）。

材料特性：

• 岸70±5
• 压缩设定≤15％
• 动态阻尼系数为0.15-0.25

安装方案：

• 四点对称布置
• 预压前10-15％
• 接触压力为0.8-1.2MPA

4。项目测量数据分析
4.1 Dongguan模具工厂的比较测试（厚板钻孔条件）

参数	传统结构	优化结构	改进率
垂直振幅	0.15mm	0.05mm	67％
孔位置偏差	±0.08mm	±0.03mm	62％
表面粗糙度	RA3.2	RA1.6	50％
练习生活	200个孔	350孔	75％

4.2振动频谱分析结果

• 50Hz主频率振动能量减少了72％
• 高频谐波（> 200Hz）减少了85％
• 共振峰消除效应很重要

是什么使Drill Chuck成为工具持有系统的核心？

这钻头成为工具夹系统的核心，基于六个关键好处：

1.高压定位

• 精密锥度拟合（例如JT33锥度）
• 径向跳动≤0.01毫米（高端型号最高0.003毫米）
• 确保该工具与主轴旋转中心对齐

2. Quick工具更改机制

• 三折自中心结构（120°均匀分布）
• 一个按钮快速变化设计（工具更改时间<10秒）
• 不需要辅助工具来夹紧/松开

3. BAROAD兼容性

• 适用于1到13毫米的直径（可变直径设计）
• 用直柄/锥形小腿支持各种工具
• 整孔结构与长杆工具兼容

4.刚性的刚度

• 高质量的合金钢材（硬度HRC58-62）
• 螺旋凹槽增强的夹紧力（≥100n·m）
• 地震性能提高了加工表面的质量

5.安全和可靠

• 超负荷保护设计（拖鞋离合器）
• 抗浮动机制（双重锁定机制）
• 超过100,000倍疲劳生命测试

6.基础优化

抗滑动表面处理

• 符合ISO10889标准
• 视觉指示夹紧状态

典型的应用程序数据表明，使用高质量的钻头可以将工具挠度降低70％，将加工效率提高25％，并将工具寿命延长40％。精确，效率和可靠性的组合使其成为现代钻井设备的不可替代的核心夹具解决方案。

如何选择重型操作的柱直径？

选择柱直径的关键考虑因素

1。负载计算是基础

• 静态负载：包括机器的重量和工件的重量
• 动态载荷：考虑冲击负载因子（通常1.2-1.5）
• 弯矩计算：根据悬臂长度和应力点的距离

计算公式：
柱直径d≥x（32×m/（π×σ））
其中m是最大弯矩，而σ是材料的允许应力

2。材料特性决定了强度

常用材料：

• Q345B结构钢（σs= 345MPA）
• 40CR合金钢（淬火和钢化σB≥980MPa）
• 灰色铸铁HT250（适用于具有高振动吸收要求的场景）

安全：

• 通常服用2.5-3
• 建议针对重负荷条件提出3-4的建议

3。稳定性检查不能忽略

• 细长比控制：λ≤120（λ≤80在重要场合）
• 临界负载计算：Euler的公式检查
• 局部稳定性：壁厚≥1/20直径

推荐的重型操作柱直径表

负载水平	典型的应用	建议直径（mm）	壁厚（mm）
5-10吨	中型钻孔机	150-200	12-15
10-20吨	大型铣床	200-250	15-20
20-30吨	重型无聊的机器	250-300	20-25
以上30吨	采矿机械	300-400	25-35

皮带驱动系统如何影响加工效率？

1。传输效率直接影响能源消耗性能
效率比较数据：

• 平坦腰带：95-98％的传输效率
• V带：92-96％的传输效率
• 同步带：超过98％的传输效率

能耗差异：

• 效率低下的传输系统可能会将功耗增加15-20％
• 与普通的V-皮带相比，高质量同步带节省了8-12％的能量

2。速度稳定性决定处理精度

测量数据：

• 多伏皮带速度波动≤0.5％
• 质量较差的皮带速度波动可以达到±2％

处理质量影响：

• 表面粗糙度RA值波动高达30％
• 尺寸公差可能会偏差0.02-0.05mm
• 工具寿命缩短了15-25％

关键性能指标比较表

参数	普通V带	高质量同步带	改善效果
传输效率	93％	98％	+5％
速度波动	±1.5％	±0.3％	-80％
服务寿命	2000H	5000H	+150％
维护周期	3个月	6个月	+100％
能源消耗性能	基线	减少12％	显着改善

概括

作为精确加工的核心设备, the performance of drilling machine depends on the high coordination of various components - the power system (motor/transmission mechanism) provides stable power, the spindle assembly (alloy steel spindle/precision bearing) ensures the rotation accuracy, the feed system (ball screw/servo drive) controls the processing depth, the rigid frame (cast iron base/reinforcement ribs) absorbs vibration, and auxiliary systems such as cooling,润滑和安全保护共同保证处理质量。

合理选择高质量的组件，例如SCM440合金钢纺锤（硬度HRC58-62），灰色铸铁体（HT250）和常规维护可以提高加工效率的30％以上，并延长设备的寿命。建议用户根据处理要求（精度/负载/批次）选择模块化组合解决方案，并注意智能（物联网监视）和绿色（节能设计）技术的发展趋势以保持竞争力。

免责声明

此页面的内容仅用于信息目的。LS系列对于信息的准确性，完整性或有效性，没有任何明示或暗示的陈述或保证。不应推断，第三方供应商或制造商将通过Longsheng Network提供的性能参数，几何公差，特定设计特征，材料质量和类型或做工。这是买家的责任要求零件报价确定这些部分的特定要求。请与我们联系了解更多信息。

LS团队

LS是一家行业领先的公司专注于定制制造解决方案。我们拥有超过5,000多个客户的20多年经验，我们专注于高精度CNC加工，，，，钣金制造，，，，3D打印，，，，注入成型，，，，金属冲压，和其他一站式制造服务。
我们的工厂配备了100多个最先进的5轴加工中心，ISO 9001：2015认证。我们为全球150多个国家 /地区的客户提供快速，高效和高质量的制造解决方案。无论是小体积生产还是大规模定制，我们都可以在24小时内以最快的交付来满足您的需求。选择LS技术这意味着选择效率，质量和专业精神。
要了解更多信息，请访问我们的网站：www.lsrpf.com

常见问题解答

1。钻机的组件是什么？

钻机主要由八个核心组件组成：电源系统（电机，变速箱），主轴组件（主轴，轴承，钻头），进料机构（手轮，自动进料设备），柱/框/框架（铸铁基础，指南柱），工作台，工作台，可调节的平台，T-SLOT，T-SLOT，T-SLOT，T-SLOT，T-SLOT，T-SLOT），冷却系统（泵，管道），裁判员局部，保护设备，保护设备，控制，控制，控制，控制，控制。

2。钻机的基本组件是什么？

钻机机的最基本组件是三个核心组件：动力单元（提供旋转功率），主轴系统（将旋转并传输到钻头钻头）和支撑结构（稳定性的列/帧），这确定了机器的基本加工能力以及其他功能组件的扩展。

3。电钻的八个部分是什么？

典型的电钻包括：（1）电动机（核心电源）（2）变速箱（可变速度）（3）主轴（输出轴）（4）钻头Chuck（夹具工具）（5）住房（5）住房（隔热保护）（6）开关/速度控制触发器（7）电源线/电池/电池/电池/电池（8）散热耗散结构，以及便携式设计，以及诸如安全组成的组件。

4.钻头有几个部分？

标准扭曲钻头是一个单个结构（1个部分），但可以分为三个功能部分：切割零件（主/辅助尖端），导向零件（螺旋凹槽，边缘）和小腿部分（直柄/锥形柄柄）；组合钻头（例如可交换的钻头）通常由2-3个零件（切割机头，连杆，锁袖）组成。
